AD8622

量产

低功耗、低噪声、低偏置电流、精密双通道RRO运算放大器

数据手册 (Rev. D) 产品选型表

产品模型: 6

Viewing:

产品详情

极低失调电压：125 µV（最大值）
电源电流：每个放大器215 μA（典型值）
输入偏置电流：200 pA（最大值）
低输入失调电压漂移：1.2 μV/°C（最大值）
极低电压噪声：11 nV/√Hz
工作温度：-40°C至+125°C
轨到轨输出摆幅
单位增益稳定
工作电压：±2.5 V至±15 V

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

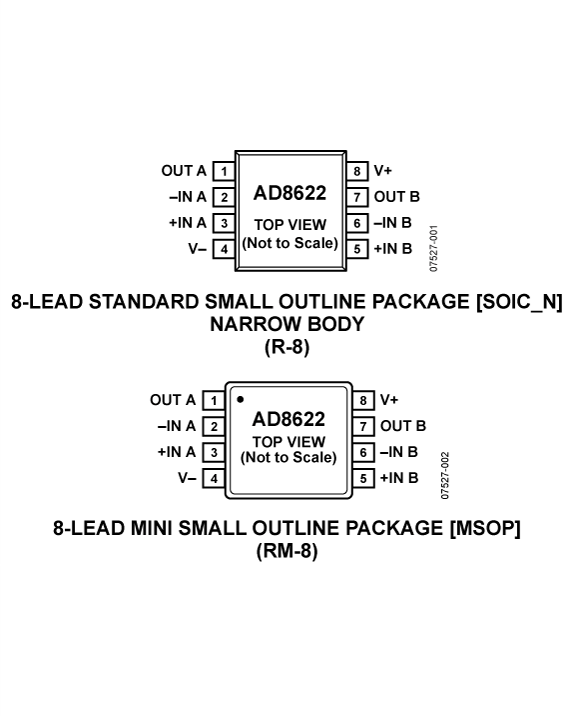

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD8622ARMZ	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8622ARMZ-R7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8622ARMZ-REEL	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8622ARZ	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8622ARZ-REEL	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD8622ARZ-REEL7	8-Lead SOIC	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

3月 22, 2021 - 21_0001 Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
		PCN21_0001_Form Material_Report Other Qualification Results Summary
AD8622ARMZ	量产
AD8622ARMZ-R7	量产
AD8622ARMZ-REEL	量产
1月 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
		PCN14_0246_Form Material_Report Detailed Change Description Qualification Results Summary
AD8622ARMZ	量产
AD8622ARMZ-R7	量产
AD8622ARMZ-REEL	量产
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD8622ARMZ	量产
AD8622ARMZ-R7	量产
AD8622ARMZ-REEL	量产
11月 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor
		PCN10_0004_Form Material_Report ADI0012 Reliability Report
AD8622ARZ	量产
AD8622ARZ-REEL	量产
AD8622ARZ-REEL7	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

SPICE 模型 1

AD8622/AD8624 SPICE Macro Model (Rev.2.0)

模拟滤波器向导

使用模拟滤波器向导和实际运算放大器在几分钟内设计低通、高通或带通滤波器。设计过程中，可以观察滤波器设计的理想规格与实际电路行为特性。快速评估权衡运算放大器规格 – 包括增益带宽、噪声和电源电流 – 以确定满足您需求的理想滤波器设计。

打开工具

模拟光电二级管向导

使用光电二极管向导设计跨导放大器电路与光电二极管接口。从工具内置器件库中选择一个光电二极管，或输入自定义光电二极管规格。快速考量权衡带宽、峰值(Q)和ENOB/SNR。修改电路参数，并立即查看图中的脉冲响应、频率响应和噪声增益结果。

打开工具

Signal Chain Designer - BETA

Signal Chain Designer is a web-based tool designed to create and simulate complex precision signal chains. See your circuit’s performance before you commit to your PCB: transfer function, noise, power consumption, input range, and DC error. Quickly experiment with different parts and architectures. Signal chains can be exported to LTspice for further analysis.
