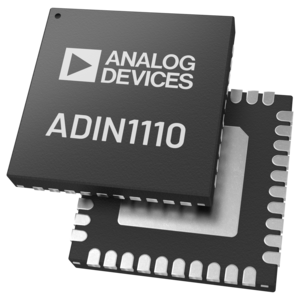

ADIN1110

推荐新设计使用

可靠的工业低功耗 10BASE-T1L 以太网 MAC-PHY

数据手册 (Rev. C) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合10BASE-T1L IEEE 802.3cg-2019标准要求
  • 电缆延伸范围高达1700 m，支持1.0 V/2.4 V
  • 集成SPI的MAC
    • 支持OPEN Alliance 10BASE-T1x MAC-PHY串行接口
    • 16个MAC地址过滤器
    • 带28 kB缓冲器的高低优先级队列
    • 直通或存储转发操作
    • 支持IEEE 1588时间戳
    • 统计计数器
  • 低功耗：42 mW（双电源，1.0 V p-p）
  • 诊断
    • 具有TDR的电缆故障检测
    • 具有MSE的链路质量指示器
    • 帧生成器和检查器
    • 多种环回模式
    • IEEE测试模式支持
  • 支持1.0 V p-p和2.4 V p-p发送电平
  • 4针MDI（RXN、RXP、TXN和TXP）
  • 适合本质安全应用
  • 外部端接电阻
  • 自动协商
  • 25 MHz晶振或外部时钟输入
  • 电磁兼容性(EMC)测试标准
    • IEC 61000-4-4电快速瞬变(±4 kV)
    • IEC 61000-4-2 ESD（±4 kV接触放电）
    • IEC 61000-4-2 ESD（±8 kV空气放电）
    • IEC 61000-4-6传导抗扰度(10 V/m)
    • IEC 61000-4-5浪涌(±4 kV)
    • IEC 61000-4-3辐射抗扰度（A类）
    • EN55032辐射发射（B类）
  • 小型封装：40引脚(6 mm × 6 mm) LFCSP封装
  • 温度范围
    • 工业：−40°C至+85°C
    • 扩展范围：−40°C至+105°C
ADIN1110
可靠的工业低功耗 10BASE-T1L 以太网 MAC-PHY

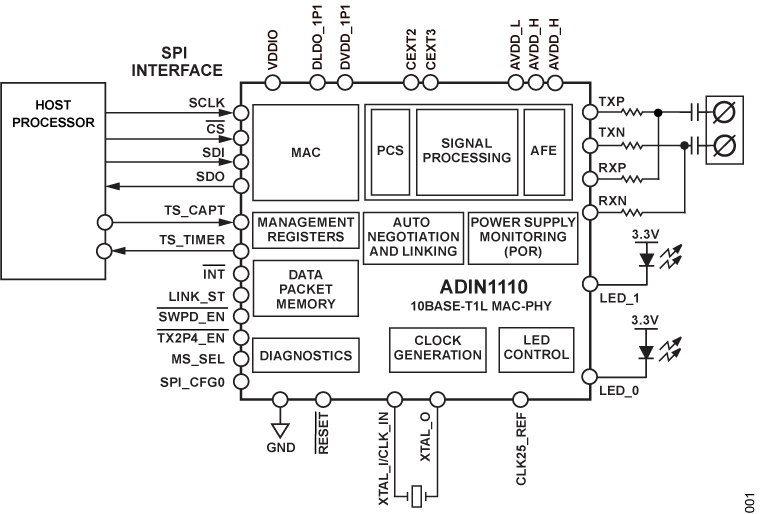

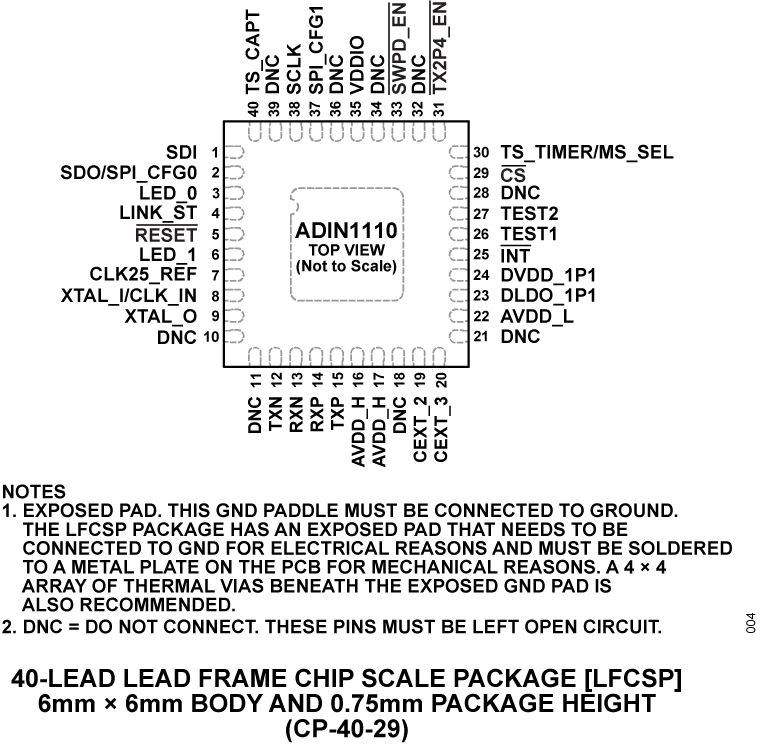

ADIN1110 Functional Block Diagram ADIN1110 Pin Configuration ADIN1110
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

应用笔记 1

技术文章 8

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

器件驱动器 5

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-APARD32690-SL

Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller

立即购买 更多内容

特性和优点

  • Allows prototyping of intelligent, secure, and connected industrial field devices
  • Arduino Mega-compatible form factor
  • Two Pmod™-compatible connectors
  • ARM Cortex-M4 Ultra Efficient Microcontroller with integrated Bluetooth 5.2 LE
  • WiFi connectivity
  • Long-range, single-pair 10BASE-T1L Ethernet interface
  • Built-in security for root-of-trust, mutual authentication, data confidentiality and integrity, secure boot, and secure communications
  • Open-source software stack

产品详情

The AD-APARD32690-SL is a platform for prototyping intelligent, secure, and connected field devices. It has an Arduino Mega-compatible form factor and two Pmod™-compatible connectors.

The system includes the MAX32690 ARM Cortex-M4 with FPU-Based Microcontroller and Bluetooth LE 5.2. The MCU is coupled with external RAM (2 x 512 Mb) and Flash (64 Mb) memories to meet the requirements of the most demanding applications. The MAXQ1065 security coprocessor enables state of the art security features such as for root-of-trust, mutual authentication, data confidentiality and integrity, secure boot, and secure communications.

A 10 Mbps single-pair Ethernet link using the ADIN1110 10BASE-T1L MAC/PHY, enables remote data acquisition and system configuration. The 10BASE-T1L interface also supports Single-pair Power over Ethernet (SPoE) and be used for powering the system via an Arduino shield implementing the required power circuitry.

WiFi connectivity is provided via the on-board NINA-W102 multiradio wireless MCU module with internal antenna.

Power can be supplied either via the USB-C connector or via a 2-pin terminal block. The supported input voltage range is 5 V to 28 V.

The system is accompanied by an open-source software stack and associated collateral, enabling a complete experience from evaluation, and prototyping, all the way to production firmware and application development. The open-source software stack also includes drivers and example applications for a wide variety of ADCs, DACs, sensors, and other devices commonly used in industrial applications, further accelerating the development process. An external programmer such as the MAX32625PICO DAPLink, or any other similar programmer supporting the SWD interface, enables firmware programming and debug. The system’s firmware is based on Analog Devices’ open-source no-OS framework which includes all the tools required for embedded code development and debugging as well as libraries, enabling host-side connectivity for system configuration and data transfer over the UART, USB, WiFi, and 10BASE-T1L interfaces.

APPLICATIONS

  • Factory automation
  • Process control
  • Intelligent buildings
  • Secure field instruments
  • Internet of Things

eval board
schematic 5
schematic 6
schematic 7
schematic 8
AD-SWIOT1L-SL

具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O

立即购买 更多内容

特性和优点

  • 支持对智能、安全和互联的过程控制设备进行原型设计
  • 通过软件实现 I/O 接口配置的高度灵活性
  • 用于实现自我边缘设备的嵌入式处理
  • 远程单对 10BASE-T1L 以太网接口
  • 通过 10BASE-T1L 接口或现场电源供电，支持低功率和高功率应用
  • 全隔离设计，操作安全
  • 行业标准外形尺寸，与 DIN 导轨安装兼容

产品详情

AD-SWIOT1L-SL 提供完整的软件和硬件平台，适用于智能、安全、具有网络功能的现场设备的原型设计。

该设计采用 AD74413R 四通道、软件可配置输入和输出以及 MAX14906 四通道工业数字输出/数字输入 IC，支持在四个通道上复用多个模拟和数字功能。这些通道可通过软件独立配置，从而作为：

  • 电压输出/输入
  • 电流输出/输入
  • 数字输入/输出
  • RTD 测量

使用 ADIN1110 10BASE-T1L MAC/PHY 的 10 Mbps 单对以太网链路可实现远程数据采集和设备配置。通过使用 LTC9111 供电设备 (PD) 控制器的单对以太网供电 (SPoE) 技术，10BASE-T1L 接口还可用于为系统供电。这样，系统就可以通过同一根电缆供电和传输数据，从而显著简化布线基础设施和成本。

对于需要高电流能力的应用，系统可以由外部 24 V 电源供电，并且可以在配置为数字输出的任何通道上输出高达 1.2 A 的电流。该电源解决方案还包括 ADP1032 高性能、隔离式微功耗管理单元 (PMU)，从而以最紧凑的形式之一为软件可配置 I/O 设备提供电源和数字控制。LT8304 微功率无光隔离反激式转换器完善了电源树结构，为设计的数字部分提供隔离电源。

板载 MAX32650 超低功耗 ARM® Cortex®-M4 微控制器公开了所有必要的调试和编程功能，以实现系统的完整软件开发体验。它配有 1 Gb (128 MB) 外部 RAM 和 64 Mb (8 MB) 外部闪存，可满足最苛刻的应用需求，并提供了实施任何协议栈的灵活性。安全功能由 MAXQ1065 安全协处理器启用。

该系统配有开源软件堆栈和相关资料，可提供从评估和原型设计到固件生产和应用程序开发的完整体验。为了支持固件编程和调试，需要外部编程器（例如 MAX32625PICO MAXDAP 编程适配器）或任何其他支持 SWD 接口的类似编程器。系统固件基于 ADI 公司的开源无操作系统框架，其中包括嵌入式代码开发和调试所需的所有工具以及支持主机端连接的库，从而通过 UART 或 10BASE-T1L 接口进行系统配置和数据传输。系统提供了具有用户友好图形界面的 PC 应用程序，以便轻松进行系统配置并以不同方式显示采集的数据。

规格
I/O
通道 4 个软件可配置的 IO 通道
数字输入 1 型和 3 型，或者 2 型
数字输出 高端 (HS) 开关或推挽 (PP) 驱动器
模拟输入 电压（0V 至 10V）、电流（0mA 至 25mA）
模拟输出 电压（0V 至 11V）、电流（0mA 至 25mA）
RTD 测量 2 线 RTD（0Ω 至 1MΩ）
计算资源
CPU MAX32650 超低功耗 Arm Cortex-M4
具有基于 FPU 的微控制器 (MCU)，该微控制器具有 3 MB 闪存和 1MB SRAM
存储器 1 GB RAM
存储空间 64 Mb QSPI 闪存
连接
以太网 10BASE-T1L
电源
外接电源 24 直流，6A
以太网供电 SPoE 12 类
工作条件
温度范围 -25°C 至 60°C

eval board
schematic 9
schematic 10
schematic 11
EVAL-ADIN1110

评估 ADIN1110 稳健、工业、低功耗 10BASE-T1L 以太网 MAC-PHY

立即购买 更多内容

特性和优点

  • 用户友好地访问所有 ADIN1110 功能
  • 独立的硬件配置操作
  • 灵活的电源和原型设计选项
  • 板载 ARM Cortex-M4 STM32L4S5QII3P 超低功耗微控制器

产品详情

EVAL-ADIN1110EBZ 是灵活的平台，能够快速评估 ADIN1110 稳健、低功耗的 10BASE-T1L MAC-PHY。它通过 1.7 公里的电缆为套件提供每秒 10 兆比特的单对以太网 (SPE) 连接。

评估板提供两种操作模式，以实现最大灵活性。通过 USB 端口连接到 PC，可以通过 USB 使用串行命令接口，访问全套 ADIN1100 寄存器设置和功能，例如链路质量监控和诊断。该板还提供了一个 Arduino 接口。

或者，该板可以在独立模式下运行，通过设置硬件配置链接和交换芯片进行配置。板载 LED 提供状态指示。

SPI 接口提供对 ADIN1110 的配置和数据访问。

提供了小的原型制作区域和测试点，用于试验替代电缆连接拓扑，包括隔离变压器和/或功率耦合电感器。
AD-APARD32690-SL
Arduino Form-factor Development Platform Based on MAX32690 ARM Cortex-M4 Microcontroller
AD-APARD32690-SL Block Diagram EVAL-MAX32690 ARDZ Angle EVAL-MAX32690-ARDZ Top EVAL-MAX32690-ARDZ Bottom
AD-SWIOT1L-SL
具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O
AD-SWIOT1L-SL Block Diagram AD-SWIOT1L-SL AD-SWIOT1L-SL - Top View AD-SWIOT1L-SL GUI view
EVAL-ADIN1110
评估 ADIN1110 稳健、工业、低功耗 10BASE-T1L 以太网 MAC-PHY

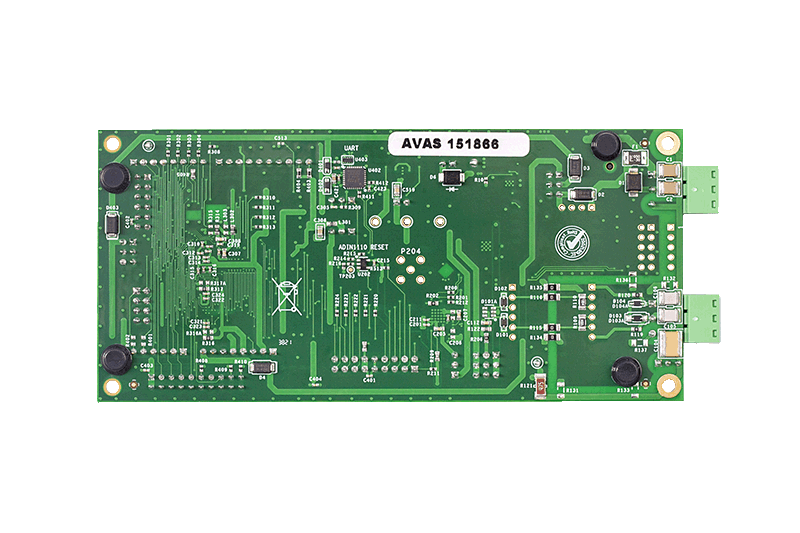

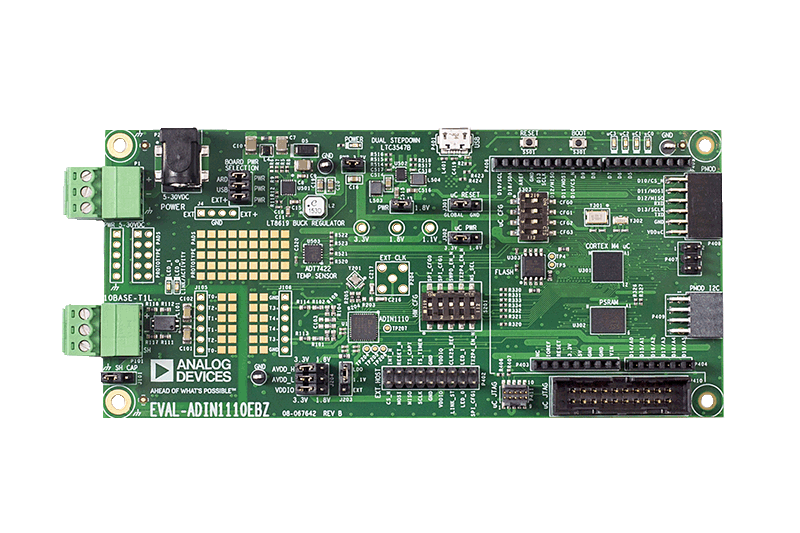

ADIN1110 Evaluation Board - Angle View ADIN1110 Evaluation Board - Top View ADIN1110 Evaluation Board - Bottom View

参考电路

Figure 1. CN0575 Simplified Block Diagram
Figure 1. CN0575 Simplified Block Diagram
EVAL-CN0575-RPIZ - Angle View
EVAL-CN0575-RPIZ - Top View II
EVAL-CN0575-RPIZ - Top View
CN0575 参考设计

10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE

查看参考设计详情

特性和优点

  • Data and Power Delivery using Single Pair Power over Ethernet
  • Power Class 12 and 13 Delivery Capable
  • Supports Longer Distances up to 1 km
  • Provides Speeds up to 10 MBPS
  • Works with Existing Software Stacks like PROFINET, EtherCat, MOD-BUS, and others
CN0575
10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE
Figure 1. CN0575 Simplified Block Diagram
EVAL-CN0575-RPIZ - Angle View
EVAL-CN0575-RPIZ - Top View II
EVAL-CN0575-RPIZ - Top View
