LTC9111

推荐新设计使用

工业 SPoE PD Controller

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 符合 IEEE 802.3cg 标准
  • 宽输入电压范围：2.3V 至 60V
  • 支持串行通信分类协议 (SCCP)
  • 唤醒签名
  • 集成 3.5V 待机稳压器
  • 分类时最高 150μA 的电流
  • 为极性校正驱动低端桥 MOSFET
  • 增强外部 N 通道 MOSFET 的电荷泵
  • 引脚可编程类配置
  • 采用 12 引脚 MSOP 和 DFN 4mm × 3mm 封装
LTC9111
工业 SPoE PD Controller

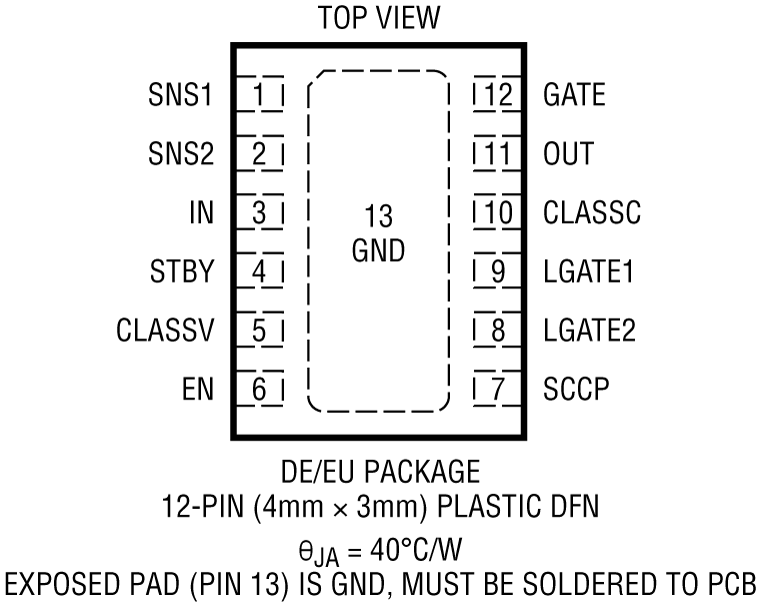

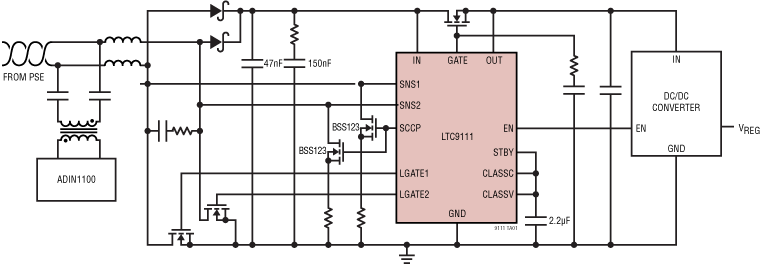

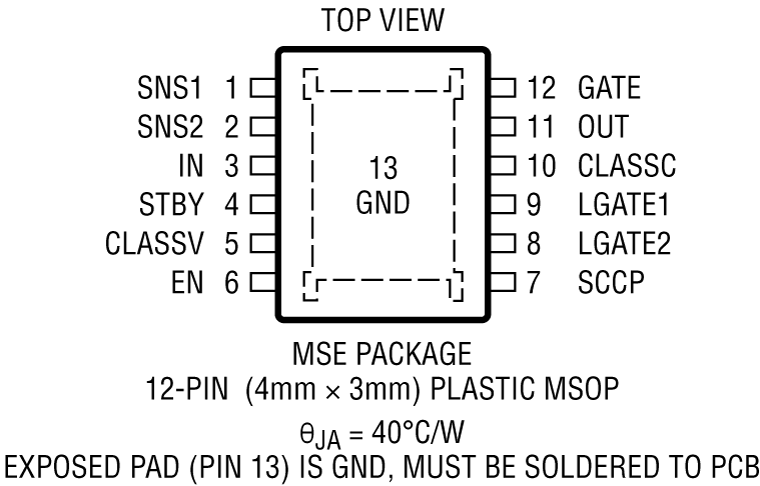

LTC9111 Application Circuit LTC9111 Pin Configuration LTC9111 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4
AD-SWIOT1L-SL

具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O

立即购买 更多内容

特性和优点

  • 支持对智能、安全和互联的过程控制设备进行原型设计
  • 通过软件实现 I/O 接口配置的高度灵活性
  • 用于实现自我边缘设备的嵌入式处理
  • 远程单对 10BASE-T1L 以太网接口
  • 通过 10BASE-T1L 接口或现场电源供电，支持低功率和高功率应用
  • 全隔离设计，操作安全
  • 行业标准外形尺寸，与 DIN 导轨安装兼容

产品详情

AD-SWIOT1L-SL 提供完整的软件和硬件平台，适用于智能、安全、具有网络功能的现场设备的原型设计。

该设计采用 AD74413R 四通道、软件可配置输入和输出以及 MAX14906 四通道工业数字输出/数字输入 IC，支持在四个通道上复用多个模拟和数字功能。这些通道可通过软件独立配置，从而作为：

  • 电压输出/输入
  • 电流输出/输入
  • 数字输入/输出
  • RTD 测量

使用 ADIN1110 10BASE-T1L MAC/PHY 的 10 Mbps 单对以太网链路可实现远程数据采集和设备配置。通过使用 LTC9111 供电设备 (PD) 控制器的单对以太网供电 (SPoE) 技术，10BASE-T1L 接口还可用于为系统供电。这样，系统就可以通过同一根电缆供电和传输数据，从而显著简化布线基础设施和成本。

对于需要高电流能力的应用，系统可以由外部 24 V 电源供电，并且可以在配置为数字输出的任何通道上输出高达 1.2 A 的电流。该电源解决方案还包括 ADP1032 高性能、隔离式微功耗管理单元 (PMU)，从而以最紧凑的形式之一为软件可配置 I/O 设备提供电源和数字控制。LT8304 微功率无光隔离反激式转换器完善了电源树结构，为设计的数字部分提供隔离电源。

板载 MAX32650 超低功耗 ARM® Cortex®-M4 微控制器公开了所有必要的调试和编程功能，以实现系统的完整软件开发体验。它配有 1 Gb (128 MB) 外部 RAM 和 64 Mb (8 MB) 外部闪存，可满足最苛刻的应用需求，并提供了实施任何协议栈的灵活性。安全功能由 MAXQ1065 安全协处理器启用。

该系统配有开源软件堆栈和相关资料，可提供从评估和原型设计到固件生产和应用程序开发的完整体验。为了支持固件编程和调试，需要外部编程器（例如 MAX32625PICO MAXDAP 编程适配器）或任何其他支持 SWD 接口的类似编程器。系统固件基于 ADI 公司的开源无操作系统框架，其中包括嵌入式代码开发和调试所需的所有工具以及支持主机端连接的库，从而通过 UART 或 10BASE-T1L 接口进行系统配置和数据传输。系统提供了具有用户友好图形界面的 PC 应用程序，以便轻松进行系统配置并以不同方式显示采集的数据。

规格
I/O
通道 4 个软件可配置的 IO 通道
数字输入 1 型和 3 型，或者 2 型
数字输出 高端 (HS) 开关或推挽 (PP) 驱动器
模拟输入 电压（0V 至 10V）、电流（0mA 至 25mA）
模拟输出 电压（0V 至 11V）、电流（0mA 至 25mA）
RTD 测量 2 线 RTD（0Ω 至 1MΩ）
计算资源
CPU MAX32650 超低功耗 Arm Cortex-M4
具有基于 FPU 的微控制器 (MCU)，该微控制器具有 3 MB 闪存和 1MB SRAM
存储器 1 GB RAM
存储空间 64 Mb QSPI 闪存
连接
以太网 10BASE-T1L
电源
外接电源 24 直流，6A
以太网供电 SPoE 12 类
工作条件
温度范围 -25°C 至 60°C

eval board
schematic 5
schematic 6
schematic 7
EVAL-SPoE-KIT-AZ

SPoE 评估套件

立即购买 更多内容

产品详情

EVAL-SPoE-KIT-AZ 是一款 IEEE 802.3cg、单对、以太网供电 (SPoE) 评估套件。该套件具有 LTC4296-1、五端口 SPoE 供电设备 (PSE) 控制器和 LTC9111、SPoE 受电设备 (PD)，用于评估 IEEE 802.3cg 10 至 15 类 SPoE 电源。ADIN1100、10BASE-T1L PHY 提供系统以太网数据。
AD-SWIOT1L-SL
具有 10BASE-T1L 评估和开发平台的软件可配置模拟和数字 I/O
AD-SWIOT1L-SL Block Diagram AD-SWIOT1L-SL AD-SWIOT1L-SL - Top View AD-SWIOT1L-SL GUI view
EVAL-SPoE-KIT-AZ
SPoE 评估套件
EVAL-SPoE-KIT-AZ Evaluation Board EVAL-SPoE-KIT-AZ Evaluation Board - Top View EVAL-SPoE-KIT-AZ Evaluation Board - Bottom View
EVAL-LTC9111-AZ

参考电路

Figure 1. CN0575 Simplified Block Diagram
Figure 1. CN0575 Simplified Block Diagram
EVAL-CN0575-RPIZ - Angle View
EVAL-CN0575-RPIZ - Top View II
EVAL-CN0575-RPIZ - Top View
CN0575 参考设计

10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE

查看参考设计详情

特性和优点

  • Data and Power Delivery using Single Pair Power over Ethernet
  • Power Class 12 and 13 Delivery Capable
  • Supports Longer Distances up to 1 km
  • Provides Speeds up to 10 MBPS
  • Works with Existing Software Stacks like PROFINET, EtherCat, MOD-BUS, and others
CN0575
10BASE-T1L Field Device Development Platform with Class 12 and 13 SPoE
Figure 1. CN0575 Simplified Block Diagram
EVAL-CN0575-RPIZ - Angle View
EVAL-CN0575-RPIZ - Top View II
EVAL-CN0575-RPIZ - Top View
