ADL5566

推荐新设计使用

4.5 GHz 超高动态范围双通道差分放大器

数据手册 (Rev. C)
产品模型
1
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • −3 dB带宽：4.5 GHz (AV = 16 dB)
  • 固定16 dB增益
  • 通道间增益误差：0.1 dB（100 MHz时）
  • 通道间相位误差：0.06 (100 MHz)
  • 差分或单端输入转差分输出
  • I/O直流耦合或交流耦合
  • 低噪声输入级：1.3 nV/√Hz RTI (AV = 16 dB)
  • 低宽带失真(AV = 16 dB)，电源电压 = 5 V
    • 10 MHz：-103 dBc (HD2)、-107 dBc (HD3)
    • 100 MHz：-95 dBc (HD2)、-100 dBc (HD3)
    • 200 MHz：-94.5 dBc (HD2)、-87 dBc (HD3)
    • 500 MHz：-83 dBc (HD2)、-64 dBc (HD3)
  • IMD3：-95 dBc（200 MHz中心频率）
  • 保持低单端失真性能输出达500 MHz
  • 压摆率：16 V/ns
  • 保持低至1.2 V VCOM的失真性能
  • 使用外部电阻可降低固定16 dB增益
  • 快速建立和过驱恢复：2.5 ns
  • 单电源供电：2.8 V至5.2 V
  • 关断
  • 低直流功耗：462 mW（3.3 V电源）
ADL5566
4.5 GHz 超高动态范围双通道差分放大器

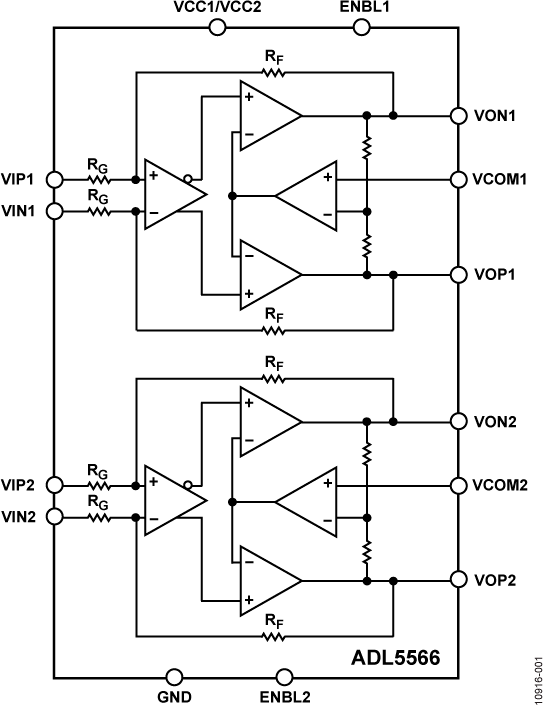

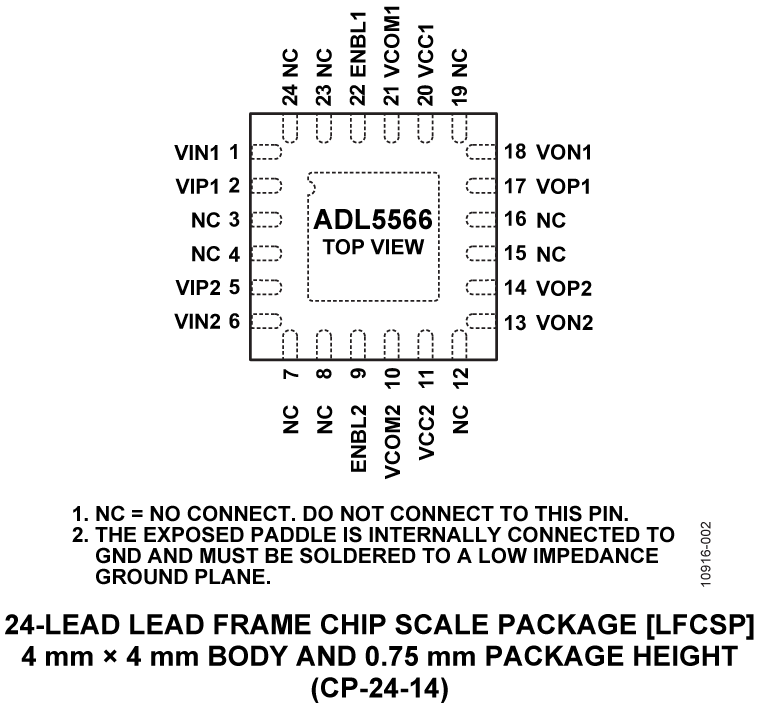

ADL5566 Functional Block Diagram ADL5566 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

评估设计文件 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

S-参数 1

评估套件

EVAL-ADL5566

ADL5566 评估版

立即购买 更多内容

产品详情

ADL5566-EVALZ是一款配置齐全的4层FR4评估板。正常工作时需使用一个3 V - 5 V/100 mA单电源。应将此电源连接至测试环路的VCC和GND引脚。施加RF输入信号至SMA连接器的VIN1和VIP2引脚。SMA连接器的VOP1和VON2引脚提供RF输出。该评估板可通过安装SMA连接器VIP1、VIN2、VON1、VOP2并移除R3、R4、R25、R26，安装0 Ω跳线R1、R2、R27、R26，移除变压器T1、T2、T3、T4并在变压器焊盘上放置跳线来转换为全差分输入和输出。3个引脚接头，ENBL_1和ENBL_2可控制使能功能。测试环路VCOM-1和VCOM-2提供用于调整共模电压的接口。

eval board
schematic 1
EVAL-AD-FMCOMMS6-EBZ

AD-FMCOMMS6-EBZ 评估板

立即购买 更多内容

特性和优点

  • 降低接收机复杂性，减少所需级数；提高性能和降低功耗
  • 避免镜像抑制问题和干扰混频

产品详情

AD-FMCOMMS6-EBZ评估板是一款400MHz至4.4GHz接收器，采用AD9652 双通道16位模数转换器、ADL5566高动态范围RF/IF双通道差分放大器和ADL5380 正交解调器。

它采用的是一种I和Q解调方法，可直接转换（亦称为零差或零中频）接收器架构。 与可以执行多次频率转换的超外差式接收机相比，直接变频无线电只能执行一次频率转换。 一次频率转换的优势如下：

  • 降低接收机复杂性，减少所需级数；提高性能和降低功耗
  • 避免镜像抑制问题和干扰混频

这种拓扑可提供镜像抑制能力，并能快速部署差分信号环境。 该评估板集成放大级，可保持ACD的满量程输入。 板上集成本振和ADC时钟，共享相同的参考信号，防止拖尾现象。 该产品的尺寸兼容VITA57，所有直流电源均从数据捕捉板通过FMC连接器进行路由。 这款评估板展示了高性能的接收器信号链，针对采用“现成商业技术”(COTS)组件的军事和通信雷达应用。 整体电路的带宽为220MHz，通带平坦度为+/_ 1.0 dB。 145MHz中频时，测得的SNR和SFDR分别为64dB和75dBc。




EVAL-ADL5566
ADL5566 评估版
EVAL-AD-FMCOMMS6-EBZ
AD-FMCOMMS6-EBZ 评估板
eval-image-unavailable
