ADP5052

推荐新设计使用

带四通道降压调节器和200mA LDO调节器的5通道集成式电源解决方案

数据手册 (Rev. D)

产品模型: 1

Viewing:

产品详情

宽输入电压范围：4.5 V至15 Vs
输出精度：±1.5%（整个温度范围内）
可调开关频率范围：250 kHz至1.4 MHz
通过工厂熔丝提供可调/固定输出选项
功率调节
- 通道1和通道2：可编程1.2 A/2.5 A/4 A同步降压调节器，集成低端FET驱动器
- 通道3和通道4：1.2 A同步降压调节器
- 通道5：200 mA低压差(LDO)调节器
- 针对小负载要求，5.1 V LDO电源能始终处于激活状态
单通道8 A输出（通道1和通道2并联使用）
精密使能，0.8 V精确阈值
有源输出放电开关
FPWM或自动PWM/PSM模式选择
频率同步输入或输出
针对OVP/OCP故障提供可选的闩锁保护
所选通道的电源良好指示
UVLO、OCP和TSD保护

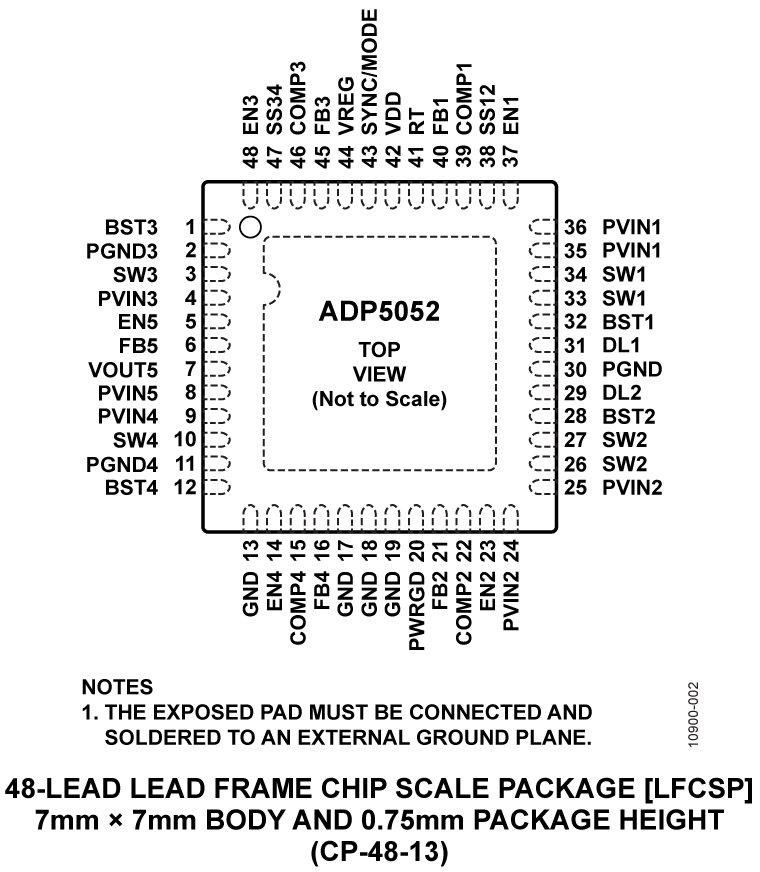

48引脚、7 mm × 7 mm LFCSP封装
结温范围：-40°C至+125°C

参考资料

数据手册 1

ADP5052: 5-Channel Integrated Power Solution with Quad Buck Regulators and 200 mA LDO Regulator Data Sheet (Rev.D) 09/14/2015

用户手册 1

ADP5052 Evaluation Board User Guide 01/19/2016

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADP5052ACPZ-R7	48-Lead LFCSP (7mm x 7mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 6, 2014 - 13_0232 Assembly and Test Transfer of Select 6x6 and 7x7mm LFCSP Products to STATS ChipPAC China
		PCN13_0232_Form Material_Report Detailed Change Description Qualification Results Summary Test Correlation Report
ADP5052ACPZ-R7	量产
1月 6, 2014 - 13_0314 ADP5050/ADP5052 Die Revision
		PCN13_0314_Form Material_Report Qualification Report Summary
ADP5052ACPZ-R7	量产

这是最新版本的数据手册

工具及仿真模型

LTspice 1

ADP5052 - Step-Down (Buck) Regulators

ADP505x Buck Regulator Design Tool

Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.

打开工具

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

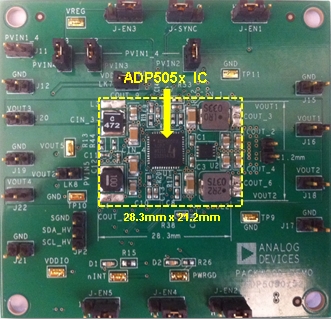

ADP5052评估板

立即购买更多内容

产品详情

本页提供评估ADP5052的评估板订购信息。

资料

ADP5052 Evaluation Board User Guide
2016/1/19

参考电路

Non-Hardware Verified Design

查看参考设计详情
