LTC7150S

推荐新设计使用

20V、20A 同步降压型稳压器

数据手册 (Rev. B)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • AEC-Q100通过汽车应用认证
  • Silent Switcher®2 架构以降低EMI
  • VIN范围：3.1V至20V
  • VOUT范围：0.6V至5.5V
  • 差分VOUT远程检测
  • 可调频率：400kHz至3MHz
  • PolyPhase®工作：最多12个相位
  • 输出跟踪和软启动
  • 基准精度：0.6V ±1%（温度范围内）
  • 电流工作模式提供出色的线路和负载瞬态响应
  • 精确的1.2V运行引脚阈值
  • 支持强制连续/断续模式

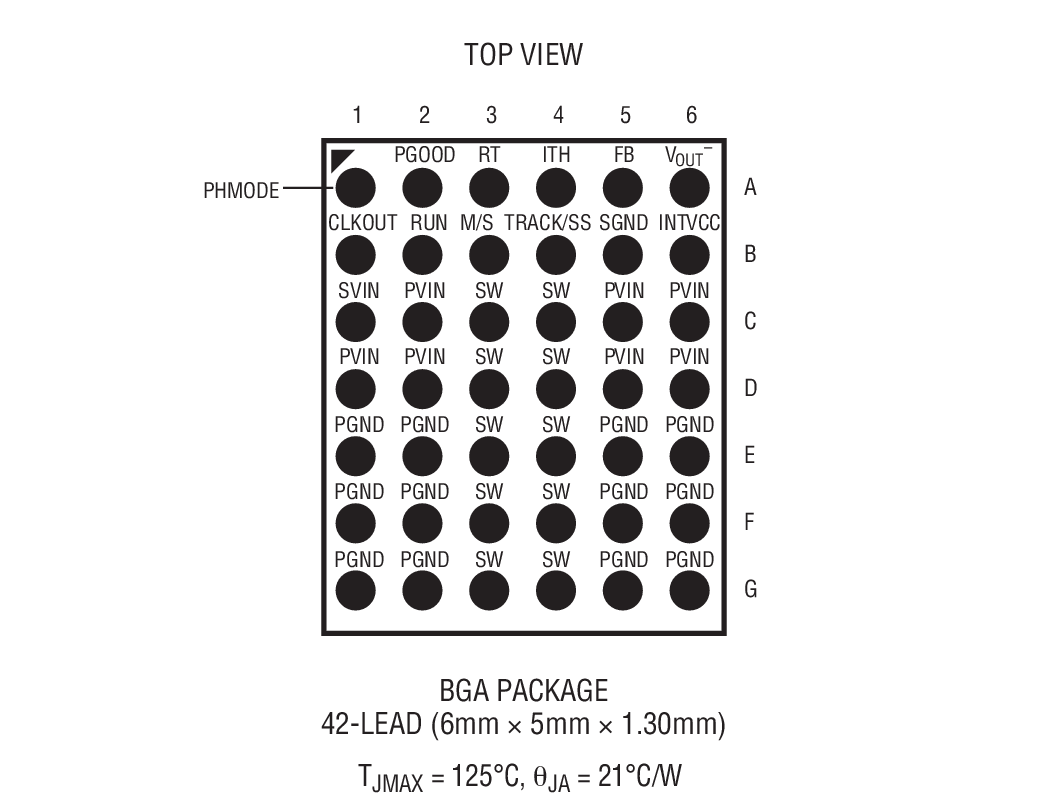

  • 42引脚6mm × 5mm × 1.3mm BGA封装
LTC7150S
20V、20A 同步降压型稳压器

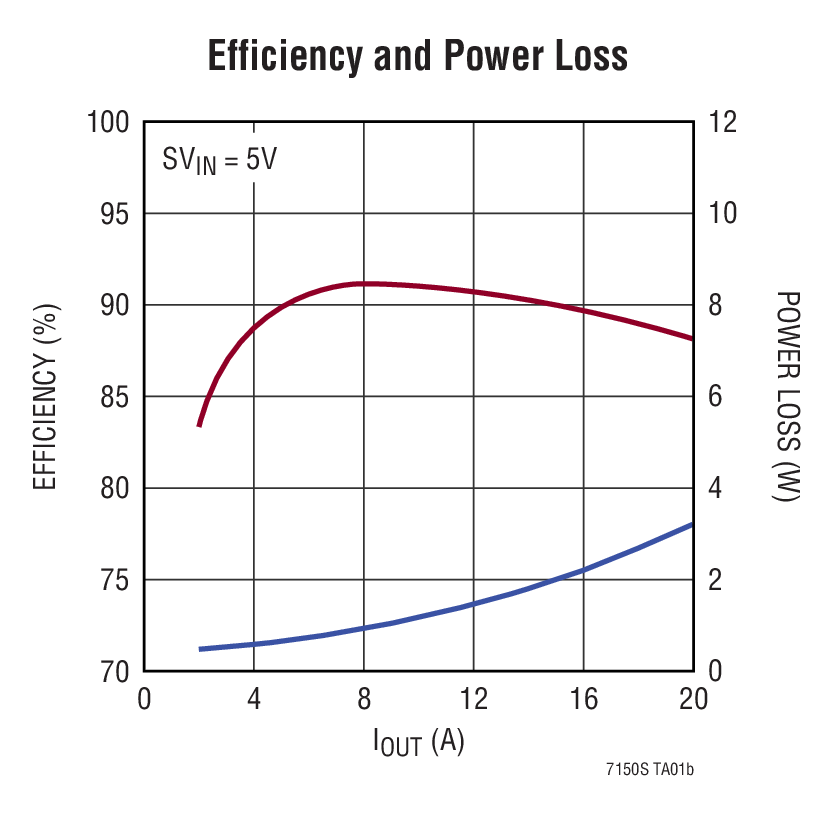

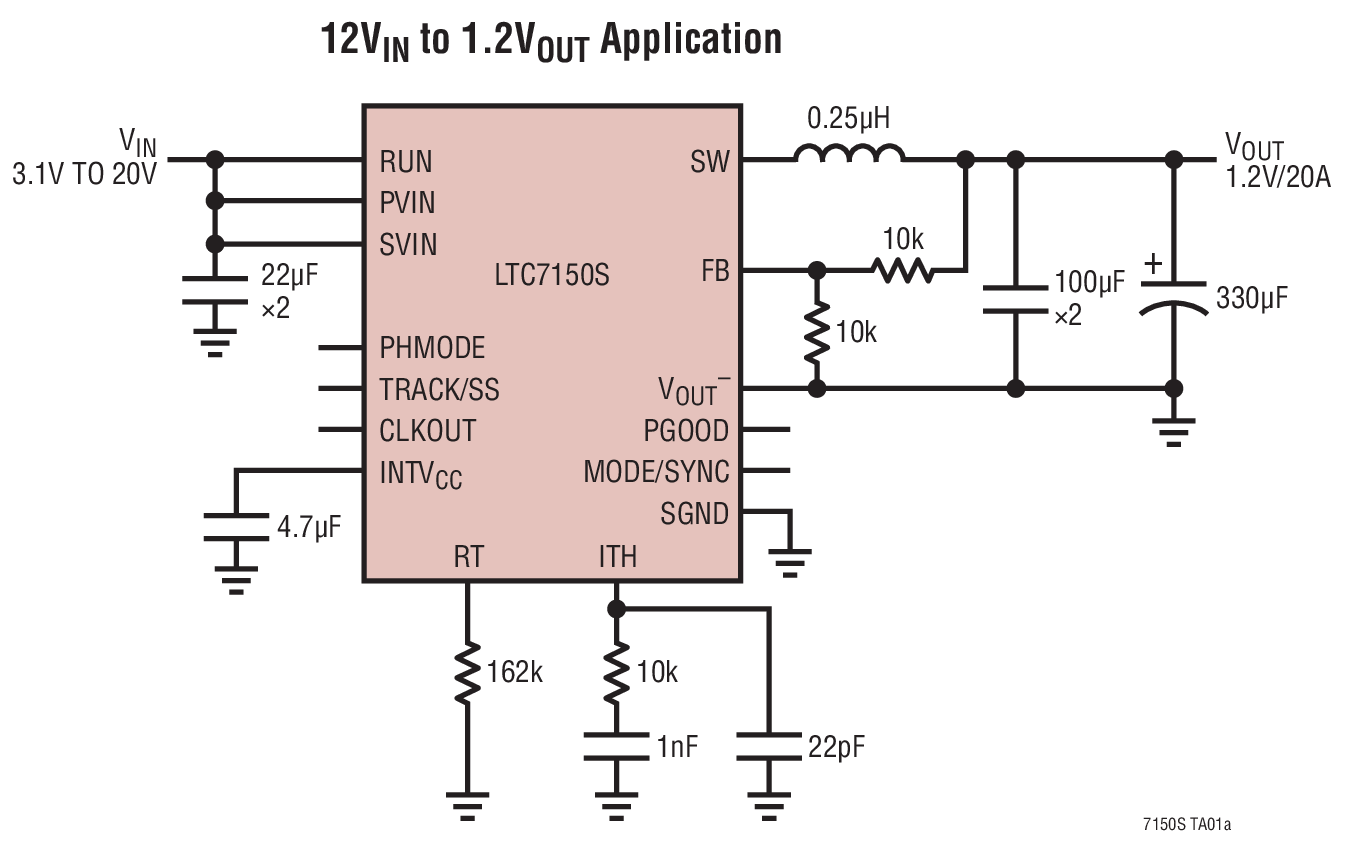

12VIN to 1.2VOUT Application Efficiency and Power Loss Package Image 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

硬件生态系统

部分模型 产品周期 描述
LTC3613
推荐新设计使用 具差分输出检测功能的 24V、15A、单片式降压型稳压器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

LTspice 2

LTpowerCAD 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
schematic 4

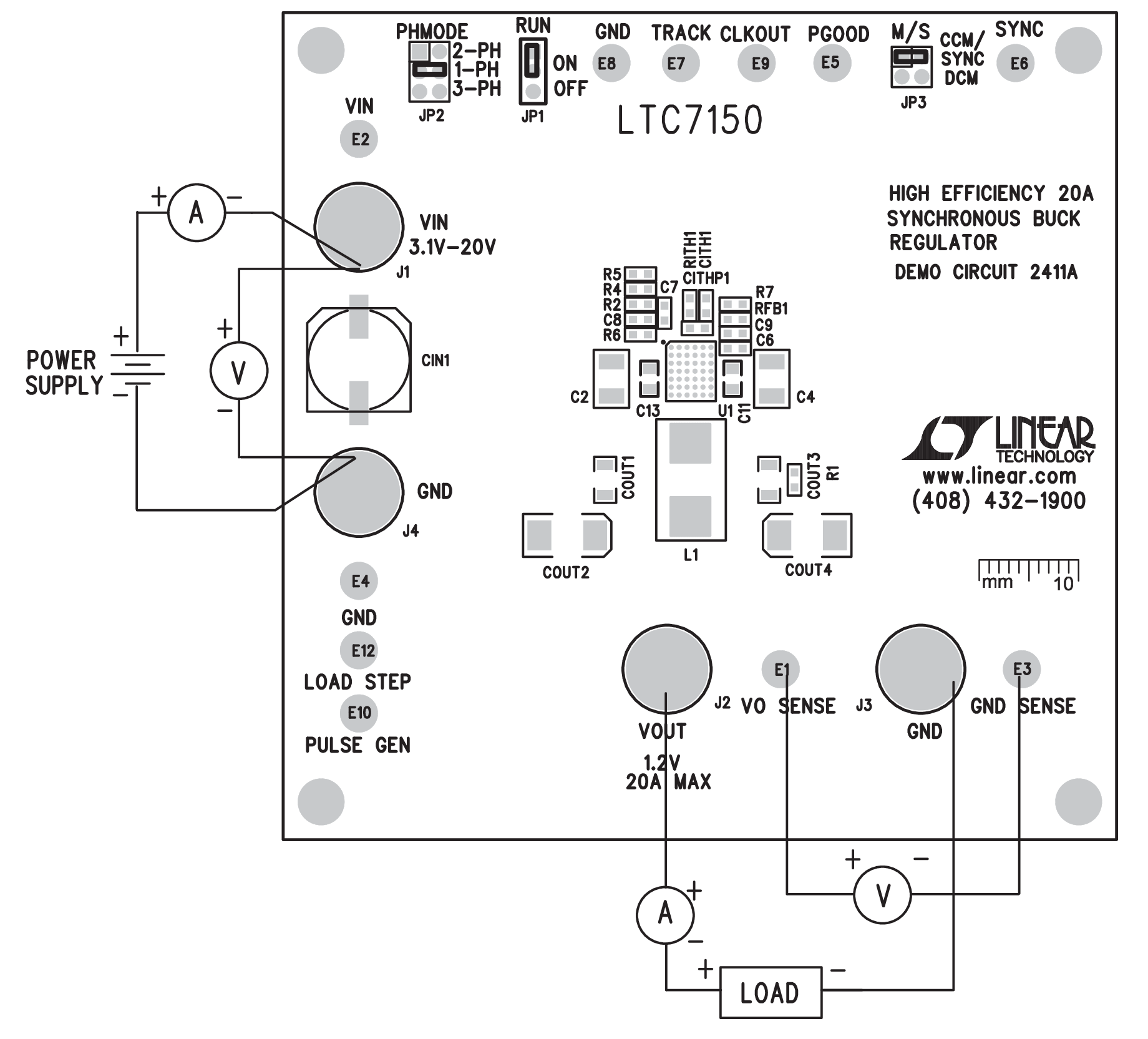

DC2411A

LTC7150SEY演示板 | 高效率20A同步降压稳压器

立即购买 更多内容

产品详情

演示电路2411A是一款高效率同步降压稳压器，具有3.1V至20V输入范围。在1.2V输出下，可提供最大20A负载电流。该演示板内置LTC7150S稳压器。无需外部MOSFET或外部电流检测电阻。它采用锁相控制的导通时间恒频、电流模式架构，非常适合高降压比应用。工作频率可用外部电阻(R5)在400kHz至3MHz范围内可编程。LTC7150S采用6mm × 5mm × 1.3mm 42引脚BGA封装。
DC2411A
LTC7150SEY演示板 | 高效率20A同步降压稳压器

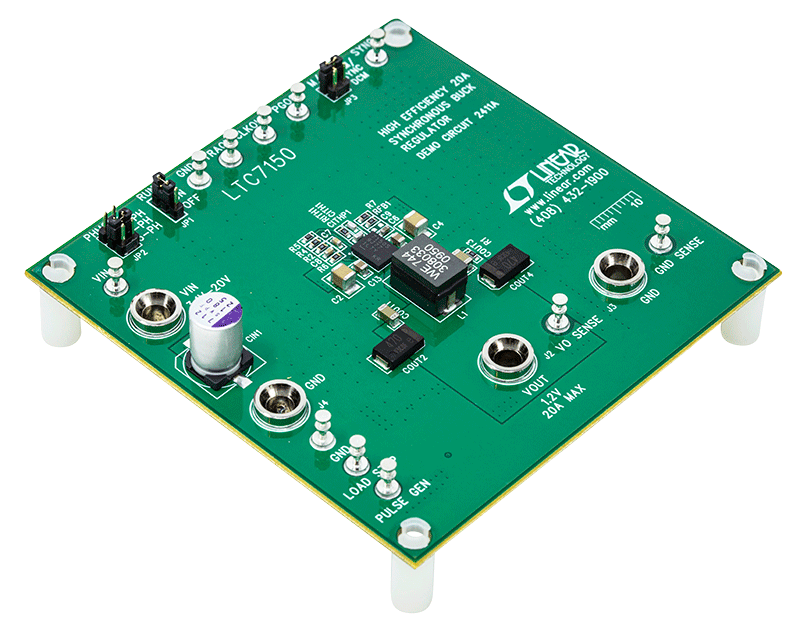

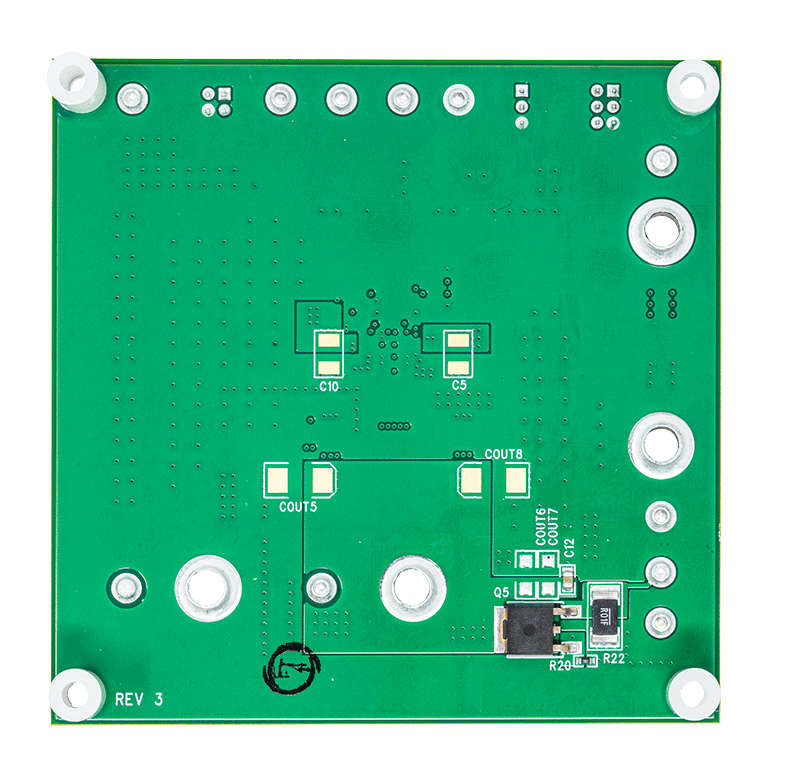

DC2411A Evaluation Board DC2411A Evaluation Board - Top View DC2411A Evaluation Board - Bottom View DC2411A

参考电路

Full Power Management (-L Devices)​
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
Versal Premium 参考设计

Non-Hardware Verified Design

查看参考设计详情

特性和优点

  • Xilinx Versal™ Premium series solves a broad range of industry-specific problems with performance and flexibility. Core use cases include storage acceleration, data center network acceleration, 5G xHaul and Passive optical networks.

  • Analog Devices, Inc. supports power delivery solutions for the Versal Premium Platform. Monolithic solutions are used on the Versal Premium Platform to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3884-1
    • LTC7051
    • ADP5056
    • LTC7132
    • ADP2389
    • ADP5052
    • ADP5054
    • LTC7150S
    • LTC7151S
Blaize<sup>&reg;</sup> Xplorer X1600E EDSFF Accelerator Card​
Blaize<sup>&reg;</sup> Xplorer X1600E EDSFF Accelerator Card​
Blaize<sup>&reg;</sup> Xplorer X1600E EDSFF Accelerator​ Power Tree
Blaize Xplorer 参考设计

X1600E EDSFF Accelerator

查看参考设计详情

特性和优点

The X1600E is an Enterprise and Datacenter Storage Form Factor (EDSFF), power-efficient module hosting a Blaize X1600 SoC for AI workloads.

Analog Devices, Inc. supports end to end power delivery solutions for Blaize Pathfinder Xplorer 1600E ESDFF Accelerator. Analog Devices uses discrete power solutions to enable Blaize to deliver high compute with optimized with most TOPS/Watt performance.

These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:

  • LTC7150S
  • LTC3636
Versal Premium
Non-Hardware Verified Design
Full Power Management (-L Devices)​
Full Power Management (-L Devices) PS Overdrive
Blaize Xplorer
X1600E EDSFF Accelerator
Blaize<sup>&reg;</sup> Xplorer X1600E EDSFF Accelerator Card​
Blaize<sup>&reg;</sup> Xplorer X1600E EDSFF Accelerator​ Power Tree
