LTC3307A

推荐新设计使用

采用 2 mm x 2 mm LQFN 封装的 5 V、3 A 同步降压型 Silent Switcher

数据手册 (Rev. E)
产品模型
19
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 与LTC3308(4A)和LTC3309(6A)引脚兼容
  • 高效率：8mΩ NMOS，31mΩ PMOS
  • 可编程频率：1MHz - 3MHz
    • 小型电感和电容
  • 峰值电流模式控制
    • 22ns最短导通时间
    • 宽带宽、快速瞬态响应
  • Silent Switcher® 架构
    • 低EMI辐射
  • 低纹波突发工作模式(Burst Mode®)，IQ为40µA
  • 可在过载情况下安全地承受电感饱和
  • VIN 范围：2.25V至5.5V
  • VOUT 范围：0.5V至 VIN
  • VOUT 精度：±1%(全温度范围)
  • 精准400mV使能阈值，关断时1µA
  • 电源良好指示、内部补偿和软启动
  • 散热增强型12引脚2mm × 2mm LQFN封装和16引脚1.64mm × 1.64mm WLCSP封装
  • 通过AEC-Q100汽车应用认证
LTC3307A
采用 2 mm x 2 mm LQFN 封装的 5 V、3 A 同步降压型 Silent Switcher

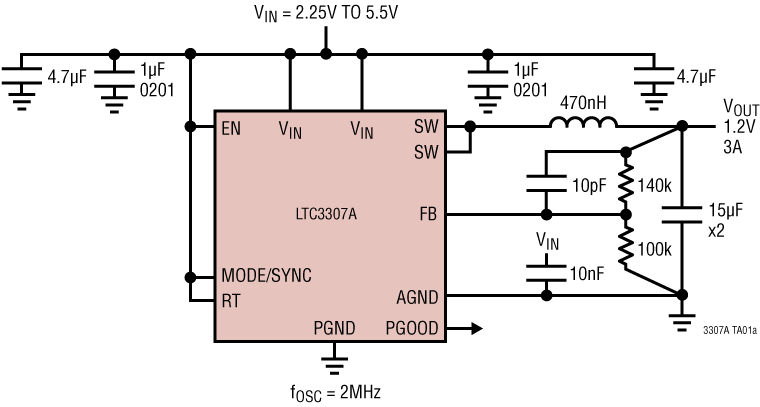

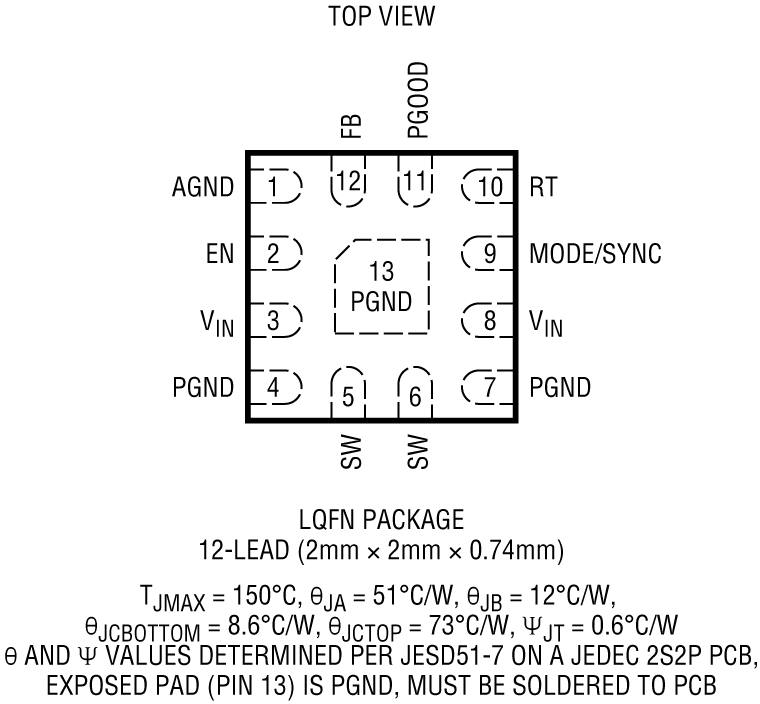

LTC3307A Application Circuit LTC3307A Performance Graph LTC3307A Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 2

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

工具及仿真模型

LTspice 1

LTpowerCAD 1

LTpowerCAD中提供以下器件的设计工具：

  • LTC3307A
  • LTC3307B
LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD

LTpowerCAD®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

eval board
schematic 1
schematic 2
schematic 3
DC3122A

LTC3307A，3.3V 至 1.2V、3A、2MHz 低 EMI 降压稳压器，采用 47mm² 解决方案

立即购买 更多内容

产品详情

演示电路 3122A 采用作为 2 MHz，3.3V 至 1.2V，3A 降压稳压器运行的 LTC®3307A 5V，3A 同步降压型 Silent Switcher®。LTC3307A 支持 0.5 V 至 VIN 的可调输出电压，工作频率为 1 MHz 至 3 MHz。LTC3307A 是一款紧凑、超低发射、高效且高速的同步单片降压型开关稳压器。凭借 22 ns 的最短接通时间，能够以高频率实现高 VIN 到低 VOUT 的转换比率。

DC3122A 的工作模式可以选择脉冲、跳跃或强制连续 (FC) 模式。将 JP1 设置到 FC/SYNC 位置将允许 LTC3307A 与 1 MHz 至 3 MHz 的时钟频率同步。LTC3307A 在与外部时钟同步时将以强制连续模式运行。通过使用 0 Ω 电阻器 R9 将 RT 连接到 VIN，将 DC3122A 设置为固定的 2MHz 频率。频率可轻松更改，方法是拆除 R9 并在 R4 位置设置适当的电阻器以得到所需的频率。有关所需开关频率的适当 RT 值，请参阅 LTC3307A 数据手册。

DC3122A 还具有电磁干扰 (EMI) 滤波器，以降低传导 EMI。可通过在 VIN EMI 端子上施加输入电压来包含该 EMI 滤波器。有关板的 EMI 性能，请参阅“EMI 测试结果”部分。EMI 性能图中的红色线条表示传导型和辐射型发射测试的 CISPR25 5 级峰值限值。

LTC3307A 数据手册提供了完整的套件、运行和应用信息说明。必须将该数据手册与本演示手册配合阅读。LTC3307A 采用 1.6mm × 1.6mm 晶圆级芯片级封装 (WLCSP) 封装，并具有裸露焊盘以实现低热阻。数据手册中的“低 EMI 印刷电路板 (PCB) 布局”部分提供了用于实现低 EMI 运行和最大热性能的布局建议。

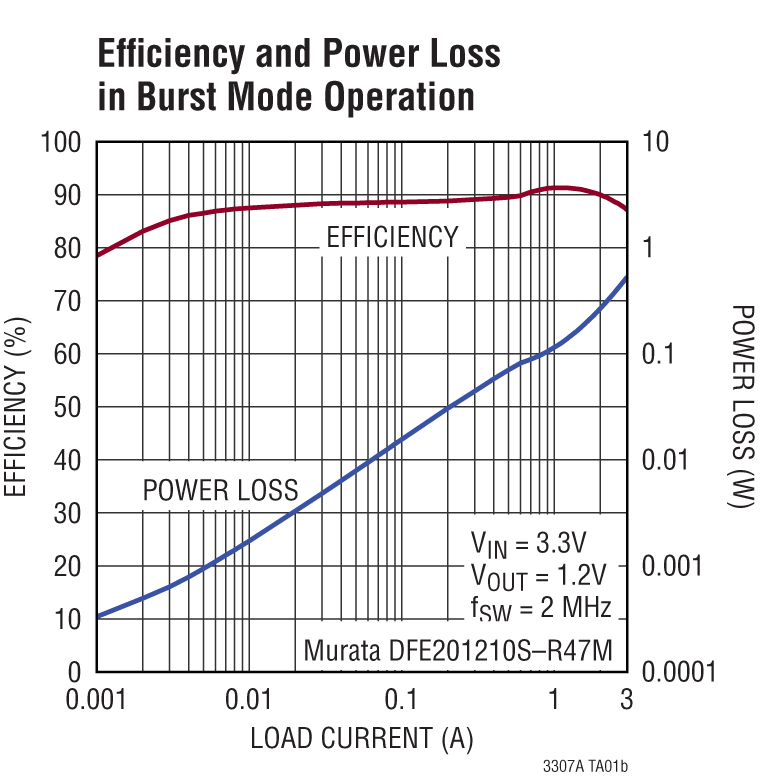

效率与负载图显示了在 Burst Mode® 运行模式下工作时，3.3 V 输入电路的效率和功率损失。

eval board
schematic 4
schematic 5
schematic 6
DC2990A

LTC3307A | 3 A 下 5 V 输入到 1.2 V 输出同步降压型 Silent Switcher 演示电路

立即购买 更多内容

产品详情

演示电路 2990A 采用 LTC3307A 5 V 3 A 同步降压型 Silent Switcher®，作为 2 MHz 3.3 V 至 1.2 V 3 A 降压稳压器工作。LTC3307A 支持 0.5 V 至 VIN 的可调输出电压，工作频率为 1 MHz 至 3 MHz。LTC3307A 是一款紧凑、超低发射、高效且高速的同步单片降压型开关稳压器。凭借 22 ns 的最短接通时间，能够以高频率实现高 VIN 到低 VOUT 的转换比率。

DC2990A 的工作模式可以选择脉冲、跳跃或强制连续 (FC) 模式。将 JP1 设置到 FC/SYNC 位置将允许 LTC3307A 与 1 MHz 至 3 MHz 的时钟频率同步。LTC3307A 在与外部时钟同步时将以强制连续模式运行。通过使用 0 Ω 电阻器 R9 将 RT 连接到 VIN，将 DC2990A 设置为固定的 2 MHz 频率。频率可轻松更改，方法是拆除 R9 并在 R4 位置设置适当的电阻器以得到所需的频率。有关所需开关频率的适当 RT 值，请参阅 LTC3307A 数据手册。

DC2990A 还具有 EMI 滤波器，可降低传导 EMI。可通过在 VIN EMI 端子上施加输入电压包含该 EMI 滤波器。有关板的 EMI 性能，请参阅“EMI 测试结果”部分。EMI 性能图中的红色线条表示传导型和辐射型发射测试的 CISPR25 5 级峰值限值。

LTC3307A 数据手册提供了完整的套件、运行和应用信息说明。必须将该数据手册与本演示手册配合阅读。LTC3307A 组装在 2 mm × 2 mm LQFN 封装中，该封装具有裸焊盘以实现低热阻。数据手册的“低 EMI PCB 布局”部分中提供了用于实现低 EMI 运行和最大热性能的布局建议。

效率与负载图显示了在 Burst Mode 运行模式下工作时，3.3 V 输入电路的效率和功率损失。
DC3122A
LTC3307A，3.3V 至 1.2V、3A、2MHz 低 EMI 降压稳压器，采用 47mm² 解决方案

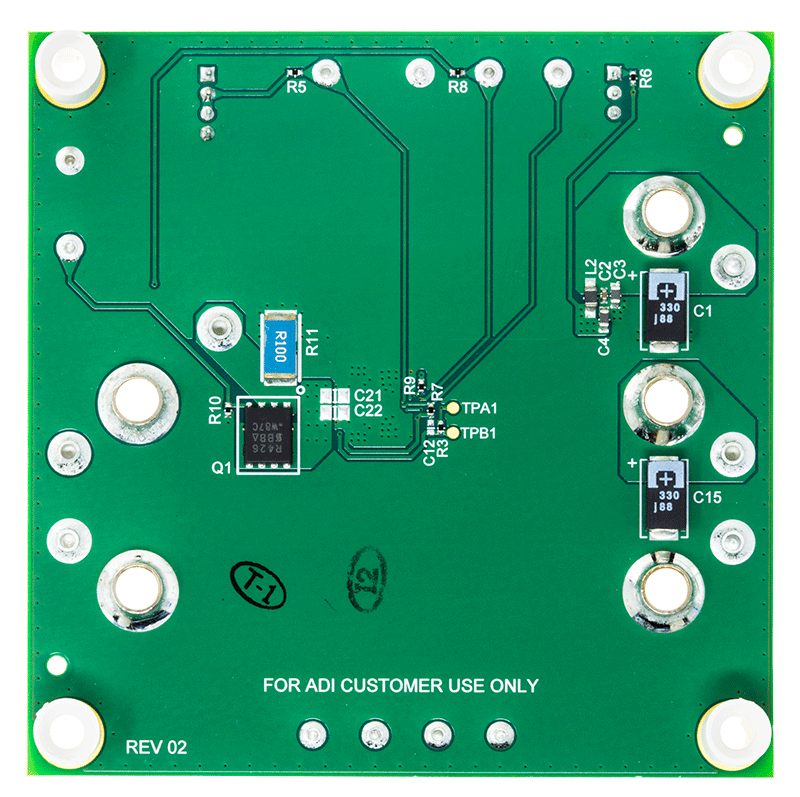

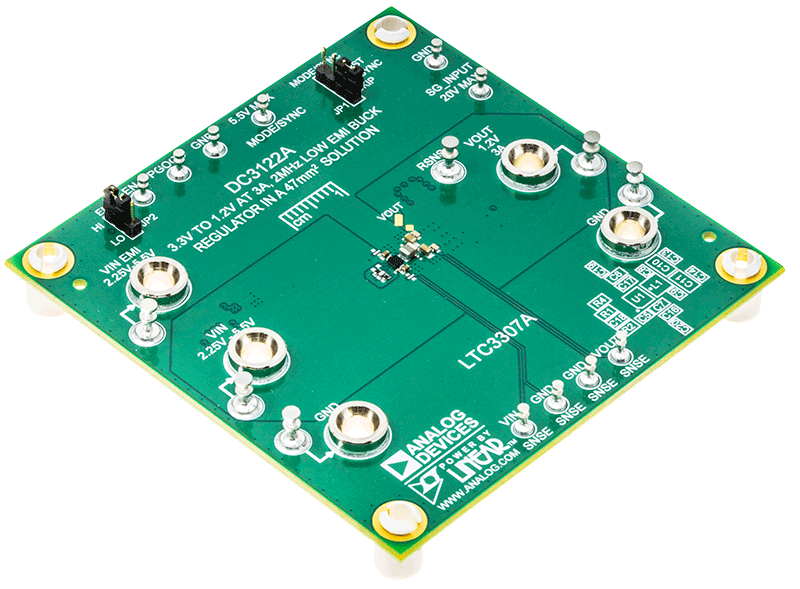

DC3122A Evaluation Board DC3122A Evaluation Board - Top View DC3122A Evaluation Board - Bottom View
DC2990A
LTC3307A | 3 A 下 5 V 输入到 1.2 V 输出同步降压型 Silent Switcher 演示电路

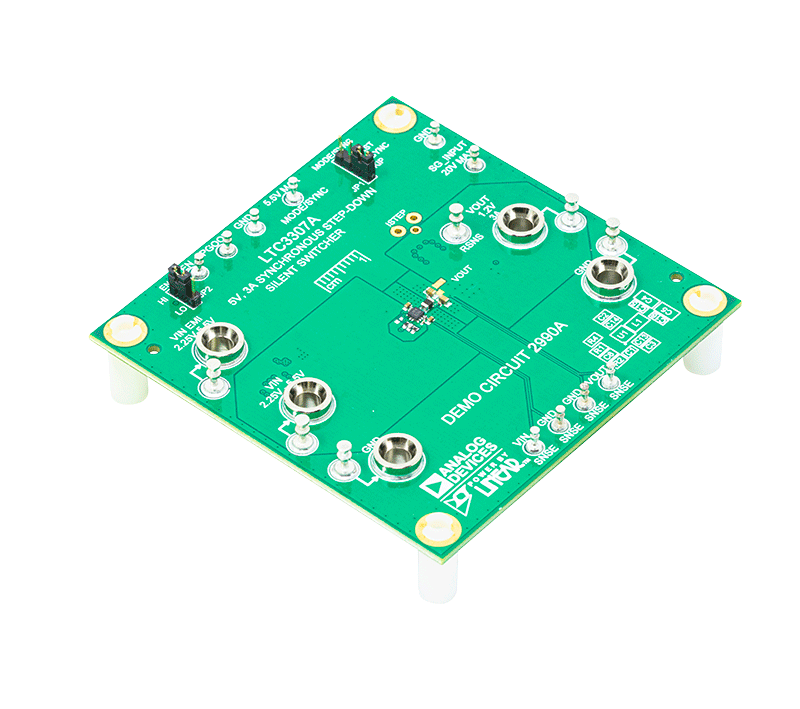

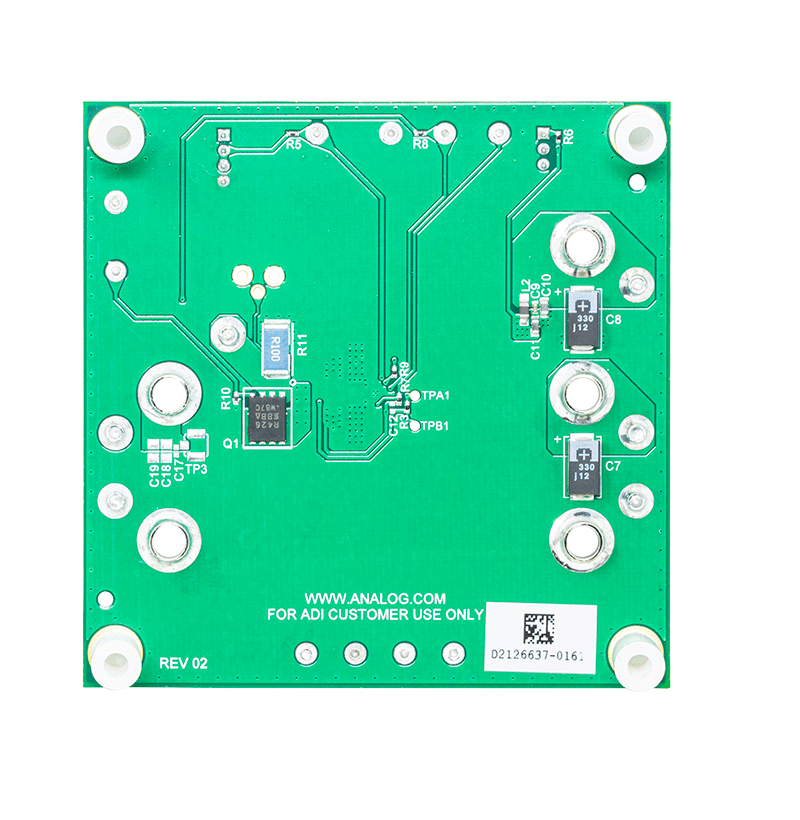

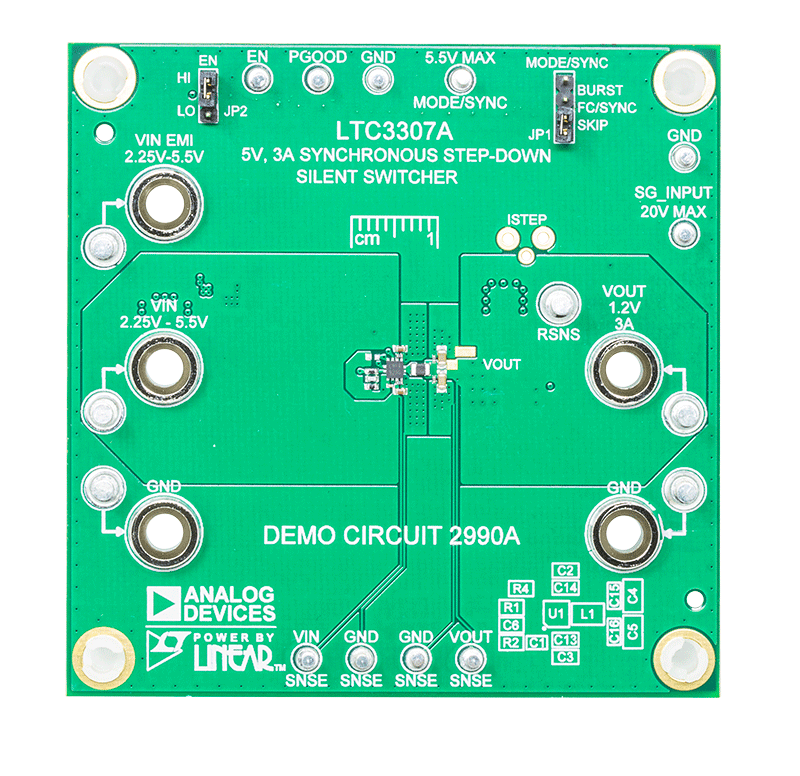

DC2990A DC2990A DC2990A

参考电路

Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
Artix Ultrascale Test 参考设计

Minimum Rails for AU10/15P and AU20/25P - Non-Hardware Verified Design

查看参考设计详情

特性和优点

  • Xilinx Artix® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

  • Analog Devices, Inc. supports power delivery solutions for the Artix Ultrascale+ low-cost designs. Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3307A
    • LTC3309A
    • ADP125
    • LTC3617 (Optional DDR)
    • LTC3618
    • ADM1186 (Optional Monitoring & Sequencing)
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
Artix UltraScale+ 参考设计

用于AU10/15P和AU20/25P的最低供电轨——非硬件验证设计

查看参考设计详情

特性和优点

  • Xilinx Artix® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

  • Analog Devices, Inc. supports power delivery solutions for the Artix Ultrascale+ low-cost designs. Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and footprint.

  • ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

  • For a complete list power designs and use cases, please contact your local FAE.

  • Key Power for full management devices are used as follows:

    • LTC3307A
    • LTC3309A
    • ADP125
    • LTC3617 (Optional DDR)
    • LTC3618
    • ADM1186 (Optional Monitoring & Sequencing)
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Bottom View
Knightrider Zynq Ultrascale +MPSOC Power Tree
Knightrider Zynq Ultrascale+ MPSOC 参考设计

Automotive ASIL-D Compliant Power Delivery Board

查看参考设计详情

特性和优点

Xilinx Zynq® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

Analog Devices, Inc. supports ASIL-D compliant automotive power delivery solutions for the Xilinx Zynq UltraScale+ MPSOC. The Knightrider board demonstrates the best-in-class power management supporting ASIL-D compliant solutions for functional safety.

Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:

  • LT8672
  • LTC4365
  • MAX20410
  • MAX20478
  • MAX20438
  • LTC3307
  • MAX25229
  • MAX17510
Artix Ultrascale Test
Minimum Rails for AU10/15P and AU20/25P - Non-Hardware Verified Design
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
Artix UltraScale+
用于AU10/15P和AU20/25P的最低供电轨——非硬件验证设计
Artix US+ Rail Consolidation – Minimum Rails (AU10P/15P) Power Tree
Artix US+ Rail Consolidation - Minimum Rails (AU20P/25P) Power Tree
Knightrider Zynq Ultrascale+ MPSOC
Automotive ASIL-D Compliant Power Delivery Board
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Bottom View
Knightrider Zynq Ultrascale +MPSOC Power Tree
