ADA4817-2

製造中

オペアンプ、デュアル、FastFET、1 GHz、低ノイズ

データシート (Rev. G)
製品モデル
2
1Ku当たりの価格
最低価格：$5.86
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高速
    • －3dB帯域幅（G＝1、RL＝100Ω）：1050MHz
    • スルーレート：870V/μs
    • 0.1%セトリング・タイム：9ns
  • 低入力バイアス電流：2pA（代表値）
  • 低入力容量
    • コモン・モード容量：1.3pF（代表値）
    • 差動モード容量：0.1pF（代表値）
  • 低入力ノイズ：
    • 電圧ノイズ：　4nV/√Hz＠100kHz
    • 電流ノイズ：　2.5fA/√Hz＠100kHz
  • 低歪み：－90dBc＠10MHz（G＝1、RL＝1kΩ）
  • リニア出力電流：40mA
  • アンプあたりの電源静止電流：19mA（代表値）
  • アンプあたりのパワーダウン電源静止電流：1.5mA（代表値）
ADA4817-2
オペアンプ、デュアル、FastFET、1 GHz、低ノイズ

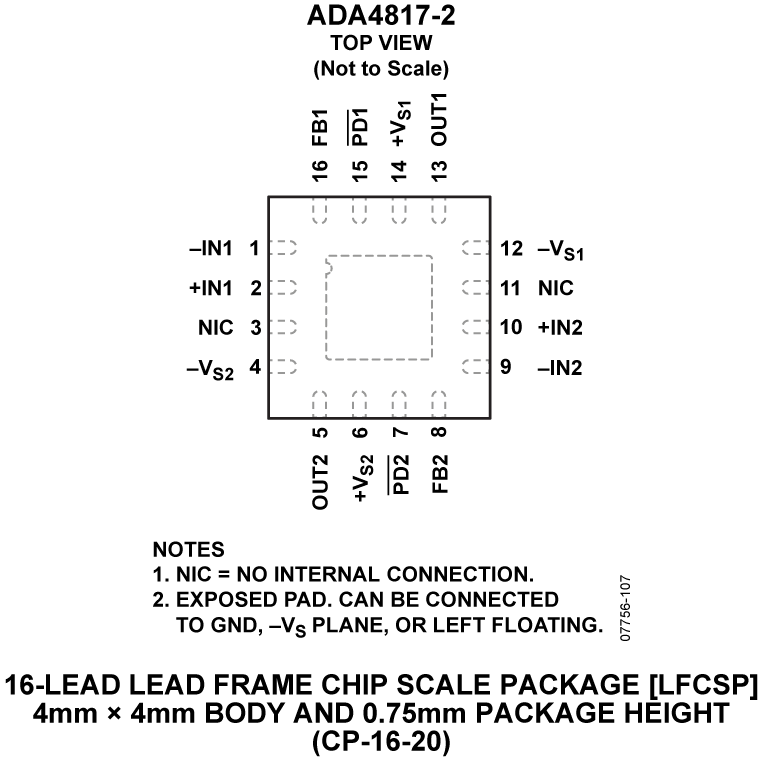

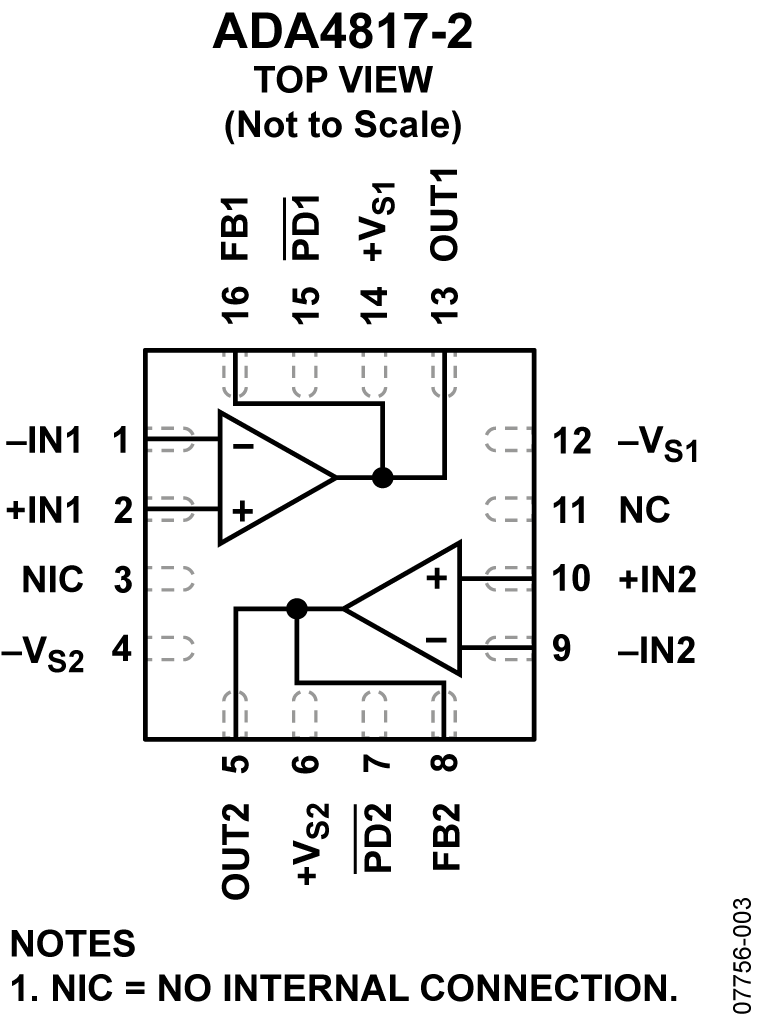

ADA4817-2 Functional Block Diagram ADA4817-2 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 4

よく聞かれる質問 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

VRMS/dBm/dBu/dBV計算ツール

電力測定値と信号強度の標準単位を変換するユーティリティ。

ツールを開く

シグナル・チェーン・デザイナー – BETA版

シグナル・チェーン・デザイナーは、複雑な高精度シグナル・チェーンの構築、シミュレーションを行うために設計されたウェブベースのツールです。PCBを作成する前に、伝達関数、ノイズ、消費電力、入力範囲、DCエラーなど、回路の性能を確認できます。さまざまな部品やアーキテクチャを素早く試すことができます。シグナル・チェーンはLTspiceにエクスポートして更に解析を行うことができます。

ツールを開く

アナログ・フィルタ・ウィザード

アナログ・フィルタ・ウィザードを使えば、ローパス、ハイパス、バンドパスなどのオペアンプの設計が数分で出来ます。設計のプロセスにおいて、実際の回路の動作に理想的な仕様、フィルタ設計の特性を観察することができます。 このツールを使用すれば、フィルタ・アプリケーションのニーズに応じて順を追ってオペアンプを選択し、設計することができます。プロセスが終了すると、部品表やSPICEネットリスト作成されます。

ツールを開く

アナログ・フォトダイオード・ウィザード

フォトダイオード・ウィザードを用いて、アプリケーションに最適なアンプを選択して設計することができます。ウィザードを使用するには、設計の仕様（電源電圧、フォトダイオード特性、帯域幅、必要な精度など）を入力します。さらに使用するアンプを選択すると、回路図、誤差バジェット、ノイズ解析、部品表（BOM）、SPICEネットリストなど、全ソリューションを確認することができます。

ツールを開く

消費電力とダイ温度

このツールは、電源電圧、周囲温度、負荷特性、パッケージの熱データに基づいてダイ温度と消費電力を予測します。

ツールを開く

SPICEモデル 1

評価用キット

EVAL-ADA4817-2

ADA4817-2 Evaluation Board

今すぐ購入 詳細を表示

製品詳細

These evaluation boards are designed to help users evaluate the ADA4817-2. The evaluation board is a BARE BOARD. There are no components or amplifiers soldered to the board. These parts must be obtained separately from the table below or on the product page. Free samples may also be requested. The unpopulated board enables users to quickly customize and prototype a variety of op amp circuits, which minimizes risk and reduces time to market.

The User Guide contains all the required documentation to build the board, including schematics, assembly drawing, and Bill of Materials
EVAL-ADA4817-2
ADA4817-2 Evaluation Board

リファレンス・デザイン

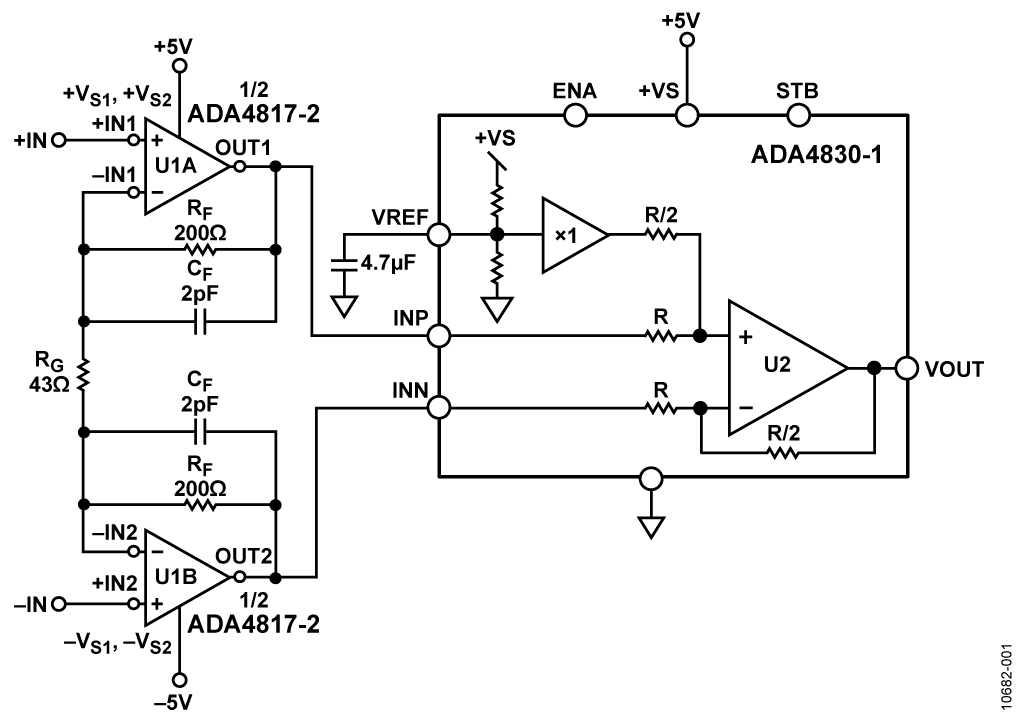

CN0273 Circuits from the Lab®

低入力バイアス電流で 高AC同相除去比の高速FET入力計装アンプ ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • FET入力計装アンプ
  • 広い帯域幅
  • 小さいPCB面積
CN0273
低入力バイアス電流で 高AC同相除去比の高速FET入力計装アンプ ※Rev.Bを翻訳したものです。最新版は英語資料をご覧ください。
