ADM1073

製造中

ホット・スワップ・コントローラ、－48Vフル機能

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 高精度な突入リニア電流制限
  • 調整可能ソフトスタート機能が突入電流を制御する
  • 電流制限内の高精度な最大オン・タイム
  • 追加のSOA保護のためのFETドレイン電圧による最大オン・タイムの変更
  • 調整可能なPWMリトライ・スキームと複数デバイスのカスケード
  • 巨大容量をチャージする負荷に対する能力
  • シャント・レギュレータ・トポロジによって巨大過渡入力供給が可能
  • 分離したUVピンとOVピンの備えによるアンダ電圧とオーバ電圧のモニタ、プログラマブルなUVおよびOVのヒステリシス
ADM1073
ホット・スワップ・コントローラ、－48Vフル機能

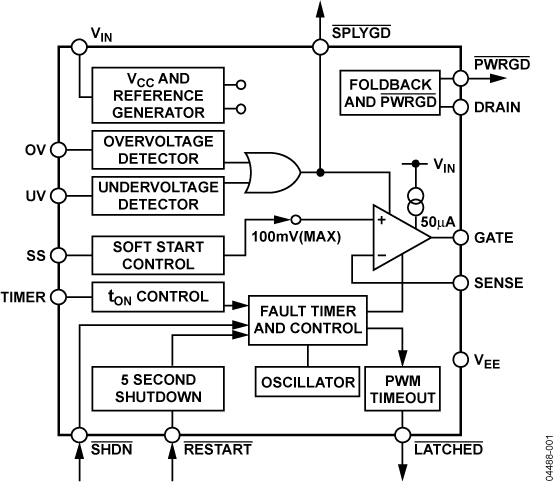

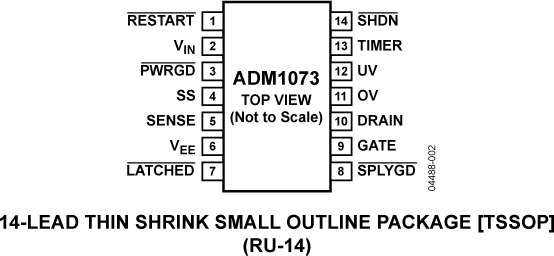

ADM1073 Functional Block Diagram ADM1073 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

アプリケーション・ノート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

評価用キット

EVAL-ADM1073

ADM1073 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Evaluation kit for the ADM1073 hot swap controller
  • External FET to control load current
  • Programmable current limit (default 6 A)
  • Programmable operating voltage range (UV/OV resistors)
  • SOA timing values using external TIMER capacitor
  • LEDs on all logic inputs and outputs
  • Push-buttons for asserting logic inputs
  • Drops into a user’s system, replacing the current hot swap device

製品詳細

The EVAL-ADM1073MEBZ is a compact, full feature evaluation board for the ADM1073 device. The layout provides users with a clear visual of all the peripheral components and the hot swap power path. The layout also maximizes the ability of the board to dissipate heat for some of the key components on the power path, allowing evaluation of high current hot swap setups.

One sense resistor footprint and one FET footprint provides users with flexibility and allows them to simulate a wide range of application setups.

Multiple test points allow easy access to all critical points and pins. There is one LED to provide users with a direct visual indication of IC power good output.

This evaluation kit allows the ADM1073 negative-voltage hot swap controller to be easily evaluated. The ADM1073 provides undervoltage and overvoltage protection by monitoring the supply voltage and provides robust current limiting by monitoring the load current. The device uses an FET in the power path to control the load current.

Complete specifications for the ADM1073 can be found in the ADM1073 data sheet, available at www.analog.com, and should be consulted in conjunction with this user guide when using the evaluation board.

EVAL-ADM1073
ADM1073 Evaluation Board
