ADP1974

新規設計に推奨

双方向同期式PWMコントローラ、バッテリ・テストとフォーメイション向け

データシート (Rev. 0) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 調整可能な位相シフトを持った同期出力または入力
  • 5 Vリニア電圧レギュレータを内蔵
  • 降圧／充電又は昇圧／放電モード
  • 4 Vp-p PWMランプを備えた高PWM直線性
  • FAULT入力とCOMP入力はAD8450/AD8451と互換
  • プログラマブル・デッド・タイム制御
  • 調整可能な周波数：50 kHz～300 kHz
  • 入力電圧範囲：6 V～60 V
  • プログラマブルな最大デューティ・サイクル
  • プログラマブル・ソフトスタート
  • ピーク中断電流制限保護
  • ADP1972（非同期バージョン）とピン互換
  • TSD保護
  • 16ピンTSSOP
ADP1974
双方向同期式PWMコントローラ、バッテリ・テストとフォーメイション向け

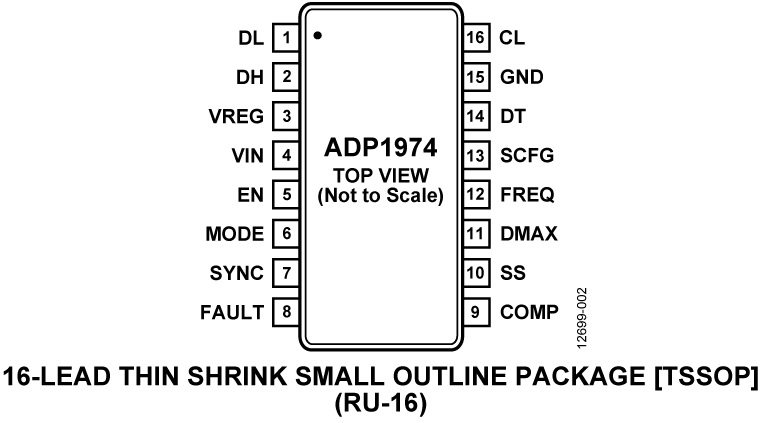

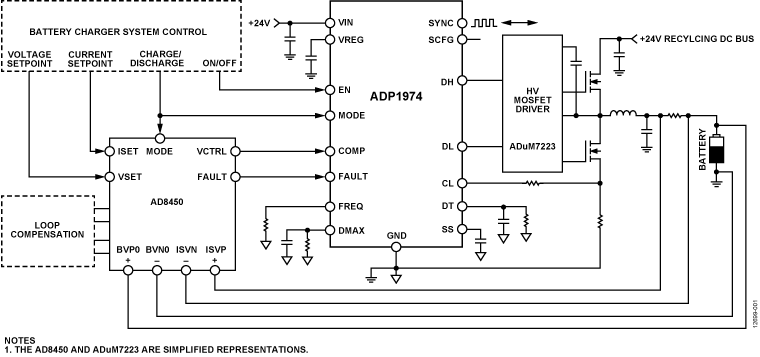

ADP1974 Typical Application Diagram ADP1974 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

SIMPLISモデル 1

評価用キット

eval board
schematic 1

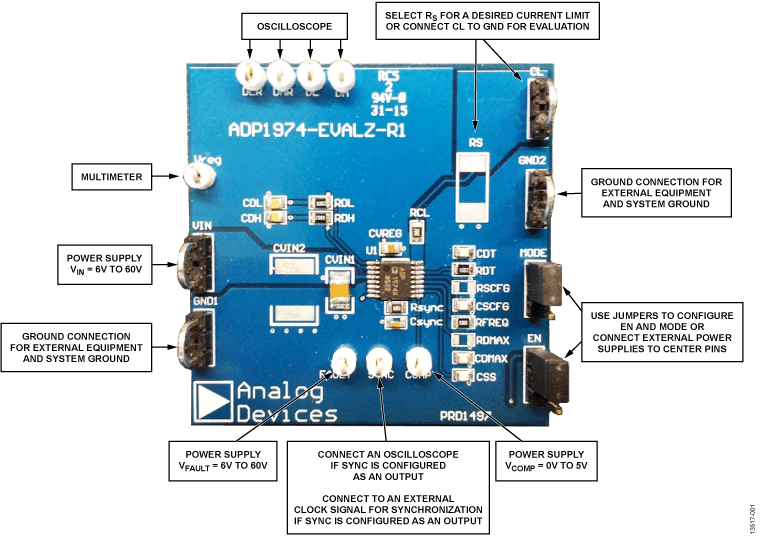

EVAL-ADP1974

ADP1974 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Evaluation board for testing the features of the ADP1974
  • Standalone open-loop capability
  • FAULT and COMP inputs compatible with the AD8450-EVALZ
  • Compatible for testing with full external customer solutions
  • Input voltage range: 6 V to 60 V
  • On-board 5 V low dropout (LDO) regulator
  • Selective buck or boost mode
  • Adjustable frequency from 50 kHz to 300 kHz
  • Programmable dead time control
  • Synchronization output or input with adjustable phase shift
  • Programmable maximum duty cycle
  • Maximum internal duty cycle: 97%
  • Programmable soft start
  • Peak hiccup current limit protection
  • Input voltage UVLO protection
  • Jumper for enable/shutdown control

製品詳細

The ADP1974-EVALZ is an open-loop evaluation board that can be used to test the features of the ADP1974. The ADP1974 is a constant frequency, voltage mode, bidirectional synchronous pulse-width modulation (PWM) controller for buck or boost, dc-to-dc, battery charge and discharge applications. When connected to external, high voltage field effect transistors (FET); a half bridge driver; and an external control device, such as the AD8450-EVALZ, the ADP1974-EVALZ can be used to evaluate the ADP1974 in a complete closed-loop application.


The ADP1974-EVALZ can be used to test internal features such as precision enable, pin selective battery charge or recycle mode operation, internal and external frequency synchronization control with programmable phase shift, PWM duty cycle control, programmable maximum duty cycle, programmable dead time, and programmable peak hiccup current limit. Additional protection features that can be evaluated include soft start, input voltage undervoltage lockout (UVLO), fault signaling, and thermal shutdown (TSD).


Complete specifications for the ADP1974 are available in the ADP1974 data sheet, which should be consulted in conjunction with user guide UG-883 when using the evaluation board.
EVAL-ADP1974
ADP1974 Evaluation Board
ADP1974-EVALZ
