LTC4291-1

新規設計に推奨

4 ポート IEEE 802.3bt PoE PSE コントローラ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 完全準拠の IEEE 802.3bt タイプ 3/4 PSE
    タイプ 1/2/3/4 PD に準拠サポート
  • チャンネルあたりの低消費電力
    150 mΩ 感度の抵抗
    30 mΩ または低 MOSFET RDS(ON)
  • チップセットによる絶縁
    Optos と 3.3 V 絶縁電源を不要に
  • 非常に信頼性の高いマルチポイント PD 検出
    接続チェックが単一シグナチャーとデュアル・シグナチャーの PD を区別
  • 連続的、専用のポート毎の電源および電流のモニタリング
    ポート毎の電源監視
  • 1 MHz I2C 互換シリアル制御インターフェース
  • ピンまたは I2C プログラマブル PD（電力 71.3 W まで）
  • 40 ピン 6 mm × 6 mm（LTC4292）および 24 ピン 4 mm × 4 mm（LTC4291-1）QFN パッケージを採用
  • 4 個の PSE ポート
    ポートあたり 2 個の電源チャンネル
LTC4291-1
4 ポート IEEE 802.3bt PoE PSE コントローラ

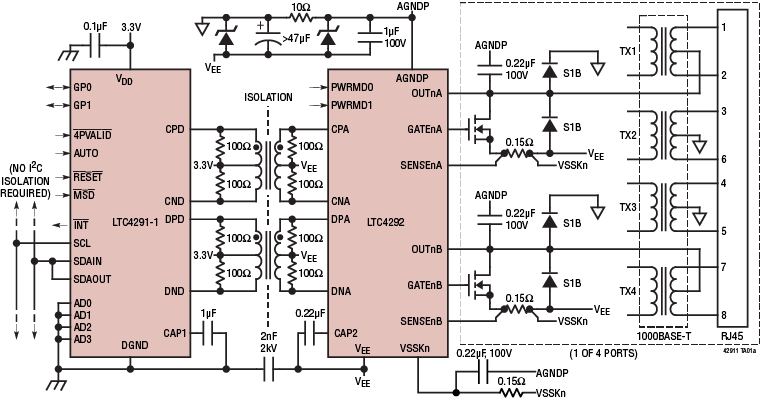

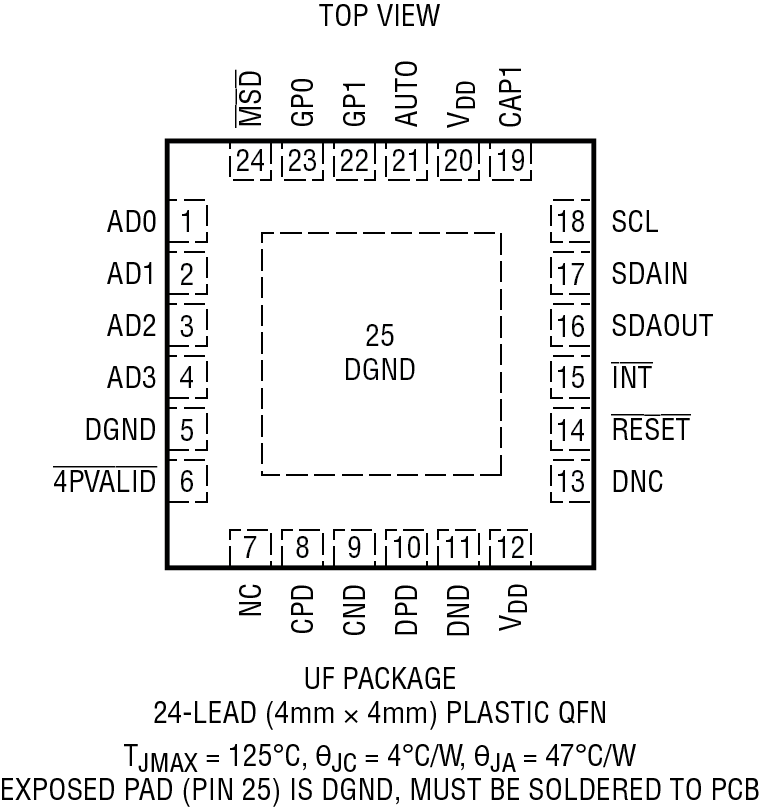

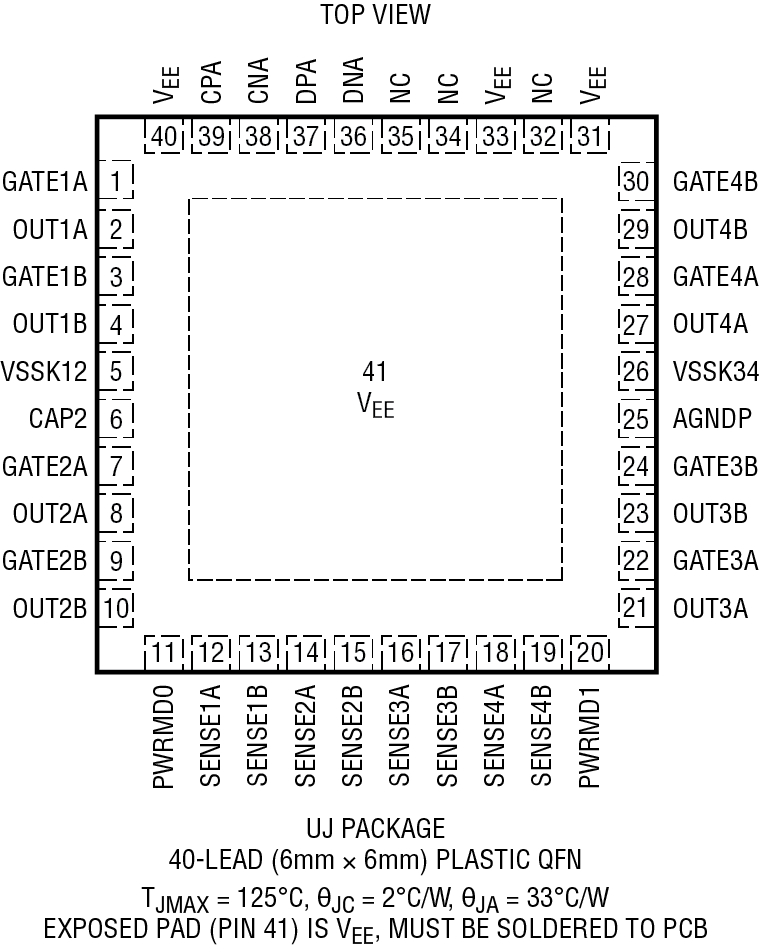

LTC4291-1/LT4292 Application Circuit LTC4291-1/LT4292 Pin Configuration LTC4291-1/LT4292 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

Software Interface Data Sheet and Software

The software interface data sheet for this PSE may be requested from the Software Request Form (SRF). This data sheet describes the I2C interface and programming details for the respective PSE controller.

Reference software for IEEE 802.3bt Semi-auto mode operation is available for this PSE controller and may be requested from the Software Request Form.

評価用キット

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
schematic 11
schematic 12
schematic 13
DC2685B-KIT

DC2683A and DC2684A-B LTC4291-1/LTC4292 4-Port IEEE 802.3bt PSE

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2685B-KIT is an Ethernet Alliance Gen 2 PoE certified 4-port IEEE 802.3bt power sourcing equipment (PSE) composed of a DC2684A-B (daughter card)  and DC2683A (motherboard). The DC2685BKIT is used for evaluation of the LTC4291-1/LTC4292 PSE chipset. Up to four IEEE 802.3af, IEEE 802.3at, or IEEE 802.3bt powered devices (PDs) can be connected and powered from this system using a single power supply. A DC590 is connected to the DC2685B-KITfor I2C interfacing with  QuikEval™.

This demonstration manual provides a quick start procedure, a DC2684A-B daughter card overview, a DC2683A mother board overview, schematics, and layout printouts.
DC590B
QuikEval対応デモ・ボード用絶縁型USBシリアル・コントローラ
DC590B Demo Board DC590B Demo Board DC590B Demo Board DC590B Demo Board DC590B - Schematic
DC2685B-KIT
DC2683A and DC2684A-B LTC4291-1/LTC4292 4-Port IEEE 802.3bt PSE
DC2685B Evaluation Kit DC2685B Evaluation Kit - Top View DC2685B Evaluation Kit - Bottom View DC2685-B-KIT DC2685B Application Circuit DC2685B Application Circuit DC2685B Application Circuit DC2685B Application Circuit
