LTC4381

新規設計に推奨

9mΩのMOSFET内蔵の低静止電流サージ・ストッパ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • サージ耐圧：最大100V
  • 内部9mΩ NチャンネルMOSFET
  • 確認済み安全動作領域：70V、1Aで20ms
  • 低静止電流：6μA（動作時）
  • 車両のコールド・クランク状態での動作
  • 広い動作電圧範囲：4V～72V
  • 過電流保護
  • 出力クランプ電圧は内部の28.5V/47Vまたは可変式を選択可能
  • –60Vまでの逆入力保護機能
  • 調整可能なターンオン閾値
  • MOSFETストレス印加に応じて調整可能な故障タイマー
  • ラッチオフと再試行のオプション
  • 故障時の低再試行デューティ・サイクル

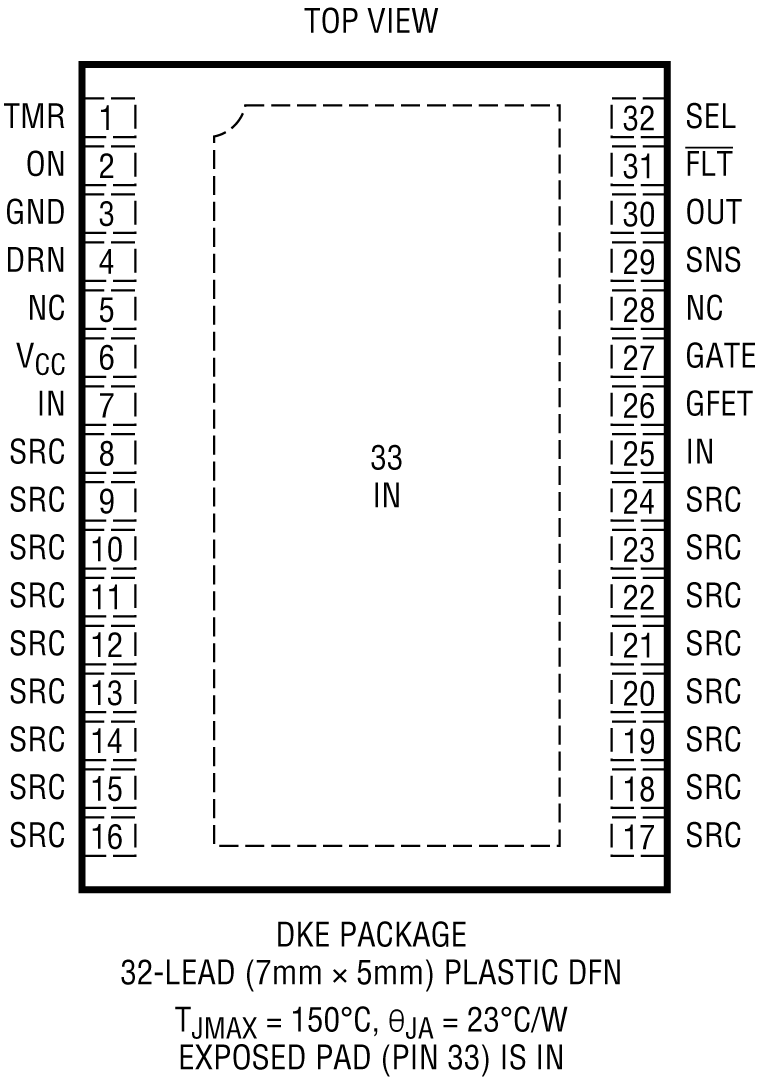

  • 32ピンDFN（7mm × 5mm）パッケージ
LTC4381
9mΩのMOSFET内蔵の低静止電流サージ・ストッパ

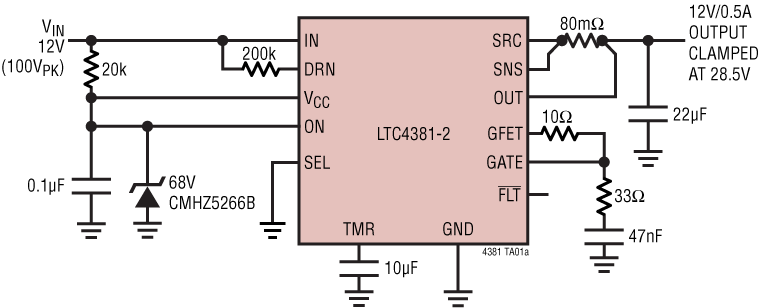

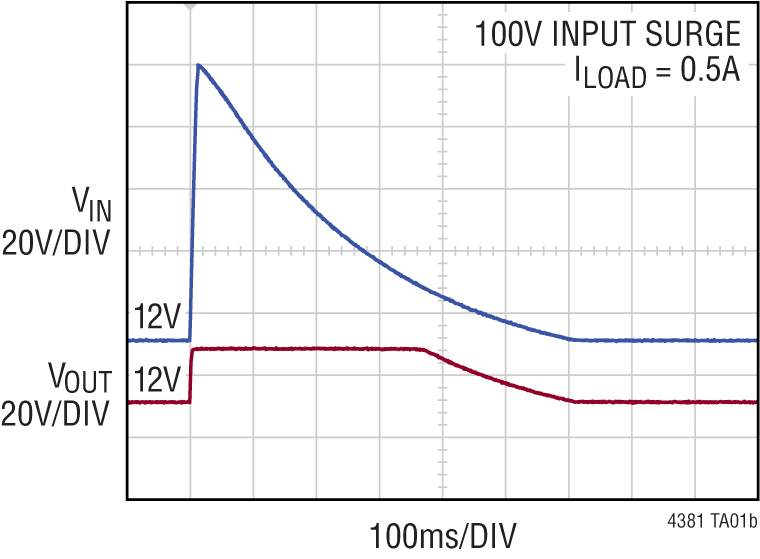

LTC4381 Application Circuit LTC4381 Pin Configuration LTC4381 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4381-1
  • LTC4381-2
  • LTC4381-3
  • LTC4381-4
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC2713A

LTC4381 6μA IQサージ・ストッパ（9mΩのMOSFET内蔵）

今すぐ購入 詳細を表示

製品詳細

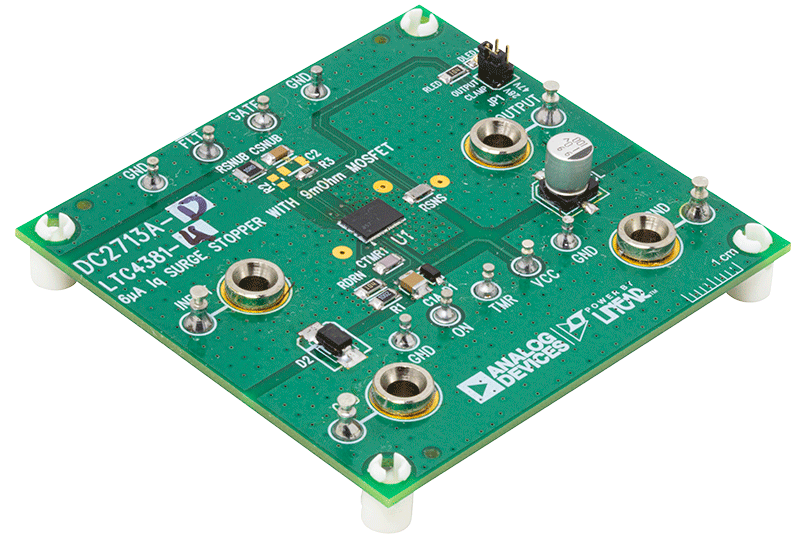

DC2713A回路基板では、12V～48VアプリケーションにおけるLTC4381、9mΩのMOSFET内蔵の低静止電流サージ・ストッパの評価ができます。LTC4381によって出力電圧をクランプすることで、ISO 16750-2の試験Aのような、100Vの過渡および負荷ダンプ・サージでも負荷を安全に動作させることができます。電流制限により、入力電源を出力過負荷と短絡から保護します。持続的な入力過電圧や出力過負荷が存在する場合、内部のパワーMOSFETを保護するために、LTC4381は一定の遅延後にオフになります。

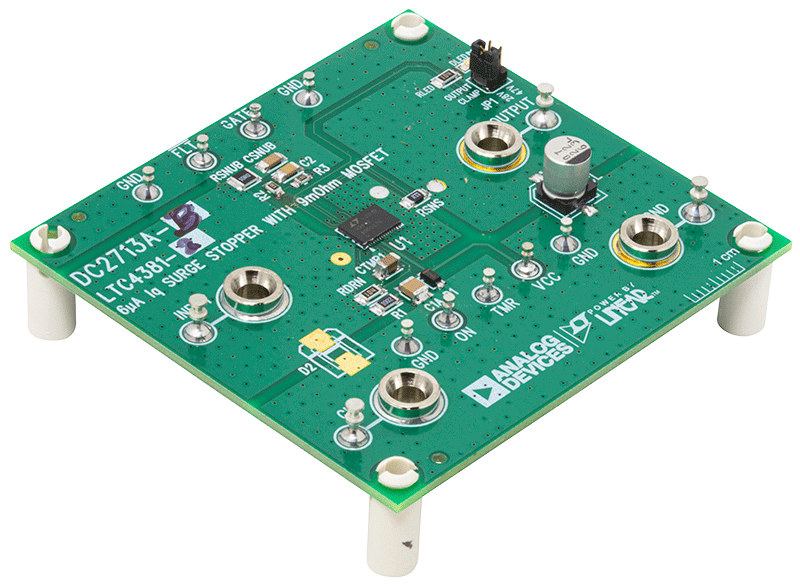

DC2713Aには、DC2713A-AからDC2713A-Dまでの4つのアセンブリが用意されています。DC2713A-A/DC2713A-Bでは、12Vまたは24V/28Vのシステムに適合するよう、出力クランプ電圧を28.5Vまたは47Vに設定できるジャンパが採用されています。DC2713A-C/DC2713A-Dでは、48Vのアプリケーション用に出力が66.5Vにクランプされます。DC2713A-A/DC2713A-Cは故障発生後にラッチオフしますが、DC2713A-B/DC2713A-Dは冷却時間の経過後に自動的に再起動されます。
DC2713A
LTC4381 6μA IQサージ・ストッパ（9mΩのMOSFET内蔵）

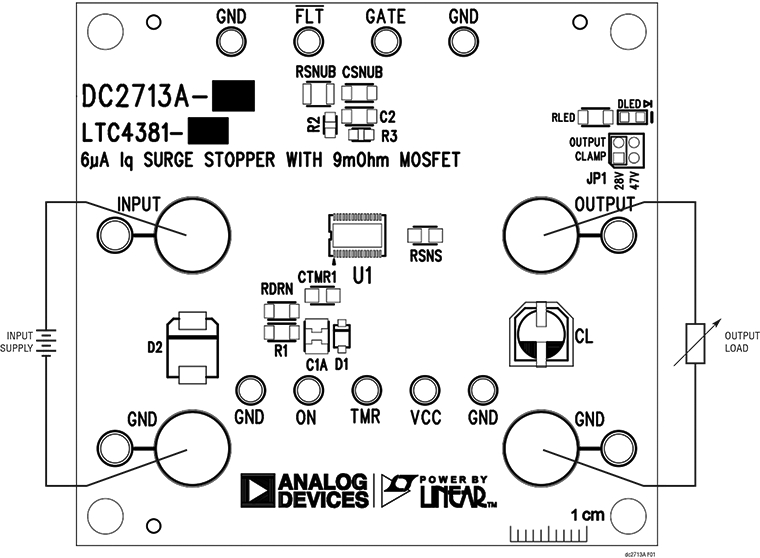

DC2713A Measurement Equipment Setup DC2713A-B Evaluation Board DC2713A-B Evaluation Board - Top View DC2713A-D Evaluation Board DC2713A-D Evaluation Board - Top View
