製品の詳細

  • 0V～36Vの広い動作範囲（60Vを許容）
  • 高出力電流アプリケーション用の大型外部NチャンネルMOSFETを駆動
  • 突入電流を正確に制限
  • 優先度が最も高い有効電源を出力負荷に接続
  • チャンネルの優先度をリアルタイムに変更
  • ±2% OV、UV入力コンパレータ
  • チャンネルごとに個別に調整可能な電流制限タイムアウト
  • 調整可能な入力検証時間
  • 高速スイッチオーバーによりVOUTドループを最小化
  • 36ピン5mm × 6mm QFNおよびSSOPパッケージ
LTC4421
高電力の優先PowerPathコントローラ

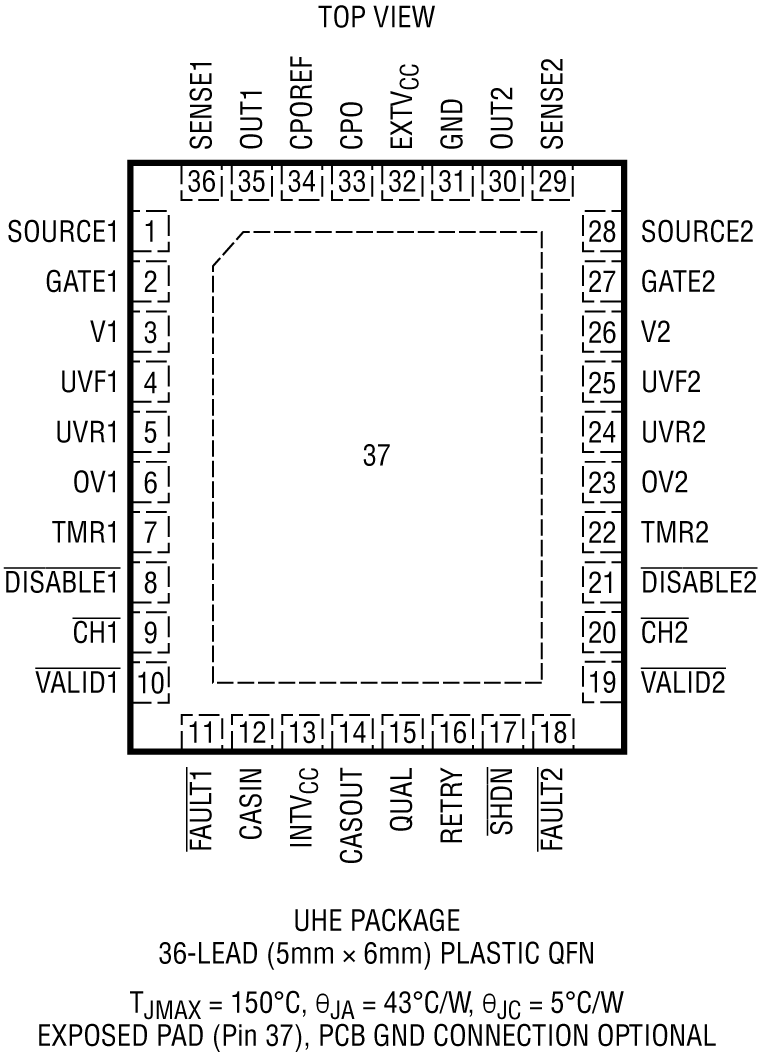

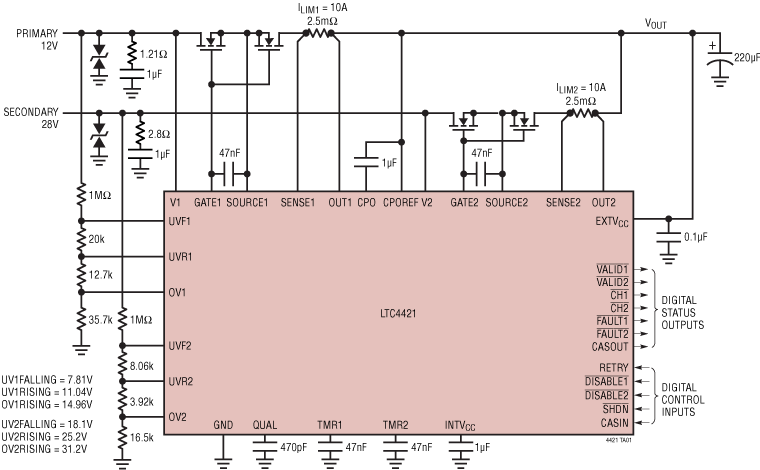

LTC4421 Application Circuit LTC4421 Pin Configuration LTC4421 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC4421

設計ツール 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2866A

LTC4421デモ用ボード | デュアル・チャンネル優先Powerpathコントローラ

今すぐ購入 詳細を表示

製品詳細

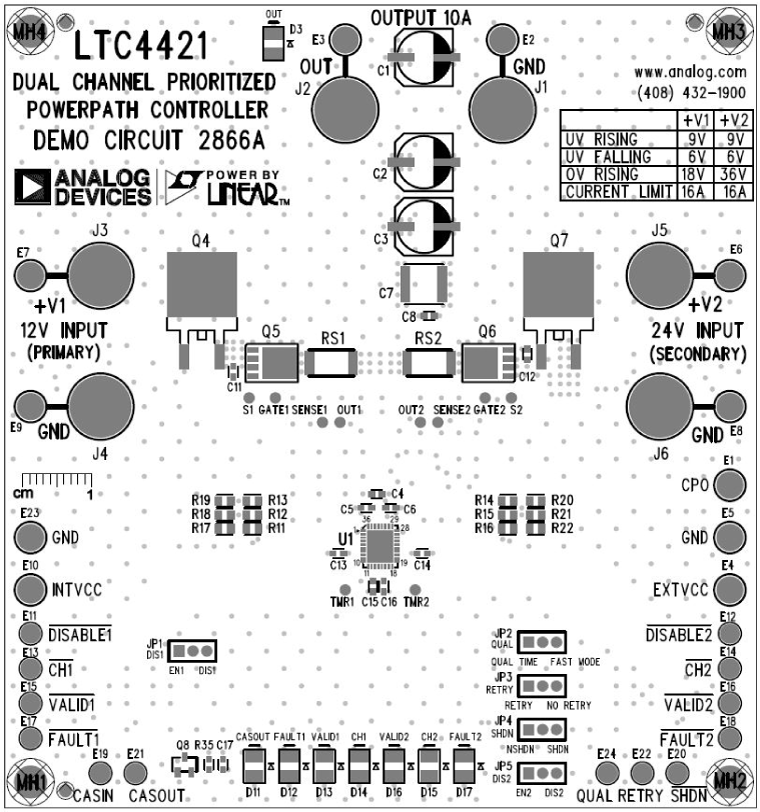

デモ回路2866Aは、12V/24V、10Aアプリケーション用のLTC4421両電源高電力優先Powerpath™コントローラを搭載しています。LTC4421には、大きな外付けNチャンネルMOSFETを切り替えるための強力なゲート・ドライバと、VOUTドループを最小限に抑えながら逆電流と相互伝導電流を防ぐ高速スイッチオーバー回路が組み込まれており、高信頼性システム、バッテリ・バックアップ・システム、サーバーに理想的なソリューションです。DC2866Aは、2つの入力電源レール間のアービトレーションを行い、負荷に給電する優先度の高い有効な電源を選択します。定義上は、V1に接続された電源の方が優先度は高くなりますが、これは動的に変更できます。外付け抵抗分圧器は、有効な電圧ウィンドウを制限する低電圧および過電圧閾値を設定します。外付け検出抵抗は、負荷に流すことができる最大電流の制限を設定します。2つ以上のDC2866Aをカスケード接続することで、3つ以上のレールを切り替えることができます。
