MAX16136

新規設計に推奨

高精度監視回路IC、ウィンドウウォッチドッグおよび過電圧インジケータ内蔵

高精度車載電圧監視回路IC、ウィンドウウォッチドッグ内蔵、小型2x2 TDFN

データシート (Rev. 3) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 精度：±1%
  • ASIL準拠をシステムレベルで実現
    • FMEDAの結果はご請求に応じて提供
  • スレッショルド範囲：0.5V～5V (20mVステップ)
  • 低電圧/過電圧スレッショルド：±4%～±11%
  • ラッチ過電圧フォルト出力
  • クリアフォルト入力
  • 過電圧フォルト遅延：5µs
  • ウィンドウウォッチドッグタイムアウト
  • 出荷時設定リセットタイムアウト
  • オープンドレインリセット出力
  • 8ピンTDFN側面濡れ性パッケージ
  • 動作温度範囲：-40℃～+125℃
MAX16136
高精度監視回路IC、ウィンドウウォッチドッグおよび過電圧インジケータ内蔵

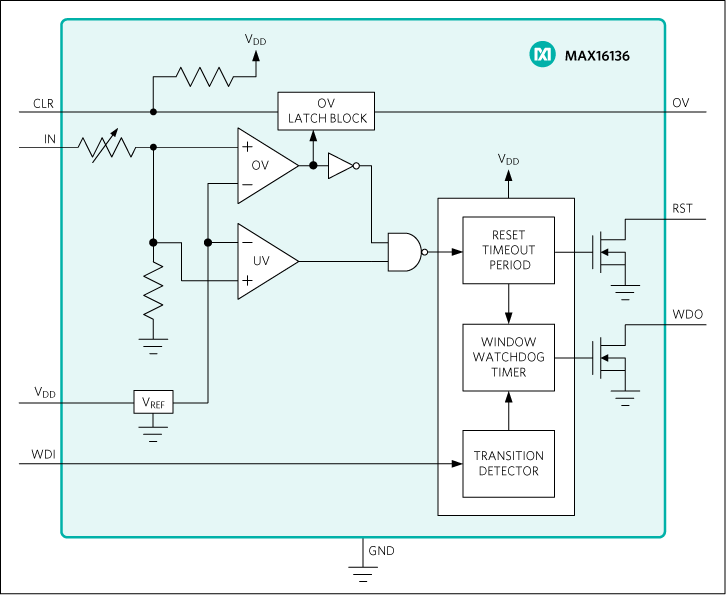

MAX16136：内部ブロック図
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
監視回路 ＆ リセットIC 7
MAX16132
製造中 低電圧、高精度、シングル/デュアル/トリプル/クワッド電圧µP監視回路
MAX6747
製造中 コンデンサ可変リセット/ウォッチドッグタイムアウト遅延内蔵、µPリセット回路
MAX6751
製造中 コンデンサ可変リセット/ウォッチドッグタイムアウト遅延内蔵、µPリセット回路
MAX6753
製造中 コンデンサ可変リセット/ウォッチドッグタイムアウト遅延内蔵、µPリセット回路
MAX6746
製造中 コンデンサ可変リセット/ウォッチドッグタイムアウト遅延内蔵、µPリセット回路
MAX6750
製造中 コンデンサ可変リセット/ウォッチドッグタイムアウト遅延内蔵、µPリセット回路
MAX6752
製造中 コンデンサ可変リセット/ウォッチドッグタイムアウト遅延内蔵、µPリセット回路
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

IBISモデル 1

評価用キット

MAX16136EVKIT

MAX16136の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 公称入力スレッショルド電圧：3.3V
  • 公称入力スレッショルドを基準とする低電圧/過電圧スレッショルド：±4%
  • ウィンドウウォッチドッグタイムアウト：8ms (tWD_F)/80ms (tWD_S)
  • アクティブローRST信号のリセットタイムアウト：10ms
  • リセットLEDインジケータ
  • 過電圧フォルトLEDインジケータ
  • クリアフォルト入力プッシュボタンスイッチ
  • 動作温度範囲：-40℃～+125℃
  • 実証済み2層2オンス銅PCBレイアウト
  • 小型ソリューションを実証
  • 完全実装および試験済み

製品詳細

MAX16136の評価キット(EVキット)は、ウィンドウスレッショルドおよびウィンドウウォッチドッグ監視を提供する高精度リセットICのMAX16136の機能を実証する完全試験および実装済み回路です。MAX16136のEVキットは、入力過電圧/低電圧フォルト、ウィンドウウォッチドッグ逸脱、およびアクティブローOVラッチ/ラッチ解除機能など、MAX16136の各種機能の評価を容易にするように設計されています。MAX16136のEVキットは自動車用温度範囲にわたって動作します。

アクティブローRSTのリセット信号は、INの電圧が過電圧/低電圧ウィンドウスレッショルドの設定値の範囲外になるとローにアサートします。アクティブローOVの過電圧信号はローにラッチしてINの過電圧状態を表示し、アクティブローWDOのウォッチドッグ出力信号はWDIの信号周期がウィンドウウォッチドッグタイミングの範囲外になるとローにパルスします。また、このEVキットはアクティブローCLRにプッシュボタンスイッチを備え、過電圧フォルト出力(アクティブローOV)をラッチ解除することができます。2つのインジケータ(OV_STATUS LEDおよびUV_STATUS LED)は、過電圧および低電圧状態に対する入力の視覚的フォルトステータスを提供します。

アプリケーション

  • 先進運転支援システム(ADAS)
  • 車載用
  • マルチ電圧ASIC
  • サーバ
  • ストレージ機器
MAX16136EVKIT
MAX16136の評価キット
