AD5662

量产

2.7-5.5V、16位nanoDAC®转换器，采用SOT-23封装

数据手册 (Rev. A)

产品模型: 11

Viewing:

产品详情

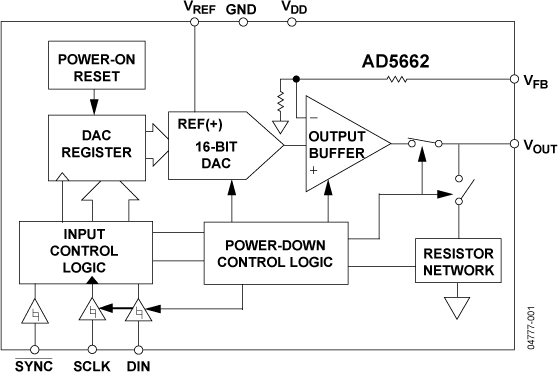

16位单调性DAC，保证12位精度

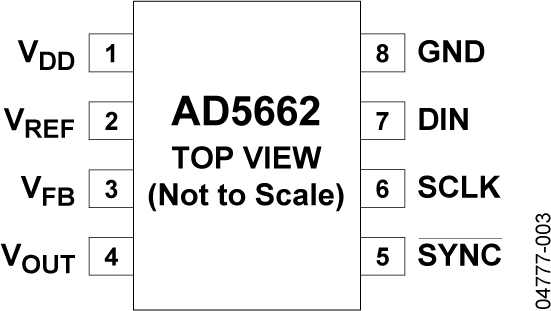

提供8引脚SOT-23和8引脚MSOP封装
上电复位至零电平或中间电平。
建立时间：10 µs
低功耗。采用2.7 V至5.5 V电源供电。3 V时典型功耗为0.35 mW，5 V时为0.7 mW，因而特别适合电池供电应用
关断功能。省电模式下，3 V时DAC的典型功耗为50 nA，5 V时为200 nA。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5662ARJZ-1500RL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662ARJZ-2REEL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662ARMZ-1	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662ARMZ-1REEL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662BRJZ-1500RL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662BRJZ-1REEL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662BRJZ-2500RL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662BRJZ-2REEL7	8-Lead SOT-23	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662BRMZ-1	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662BRMZ-1REEL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5662WARMZ-1REEL7	8-Lead MSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

3月 27, 2019 - 18_0064 Bump Site Transfer and Qualification of Select 6L and 8L SOT23 Flip Chip on Lead Packages
		PCN18_0064_Form Material_Report Qualification Plan Qualification Plan Detailed Change Description Delta Qualification Matrix Qualification Results Summary Qualification Results Summary
AD5662ARJZ-1500RL7	量产
AD5662ARJZ-2REEL7	量产
AD5662BRJZ-1500RL7	量产
AD5662BRJZ-1REEL7	量产
AD5662BRJZ-2500RL7	量产
AD5662BRJZ-2REEL7	量产
2月 8, 2010 - 04_0080 Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.
		PCN04_0080_Form Material_Report Reliability Report Reliability Report
AD5662ARJZ-1500RL7	量产
AD5662ARJZ-2REEL7	量产
AD5662ARMZ-1	量产
AD5662ARMZ-1REEL7	量产
AD5662BRJZ-1REEL7	量产
AD5662BRJZ-2500RL7	量产
AD5662BRJZ-2REEL7	量产
AD5662BRMZ-1	量产
AD5662BRMZ-1REEL7	量产
AD5662WARMZ-1REEL7	量产
2月 4, 2010 - 10_0009 Halogen Free Material Change for SOT_23 Products
		Material_Report PCN10_0009_Form SOT23 Qualification Data
AD5662ARJZ-1500RL7	量产
AD5662ARJZ-2REEL7	量产
AD5662BRJZ-1REEL7	量产
AD5662BRJZ-2500RL7	量产
AD5662BRJZ-2REEL7	量产
3月 22, 2021 - 21_0001 Addition of Amkor Philippines as an Alternate Site for Singulated MSOP and MSOP_EP
		PCN21_0001_Form Material_Report Other Qualification Results Summary
AD5662ARMZ-1	量产
AD5662ARMZ-1REEL7	量产
AD5662BRMZ-1	量产
AD5662BRMZ-1REEL7	量产
1月 5, 2015 - 14_0246 Qualification of ASE Chungli, as an Alternate Assembly Site for Select MSOP Devices
		PCN14_0246_Form Material_Report Detailed Change Description Qualification Results Summary
AD5662ARMZ-1	量产
AD5662ARMZ-1REEL7	量产
AD5662BRMZ-1	量产
AD5662BRMZ-1REEL7	量产
5月 15, 2012 - 10_0006 Halogen Free Material Change for mini SOIC Products
		PCN10_0006_Form Material_Report Qualification Report Summary Qualification Report Summary
AD5662ARMZ-1	量产
AD5662ARMZ-1REEL7	量产
AD5662BRMZ-1	量产
AD5662BRMZ-1REEL7	量产
AD5662WARMZ-1REEL7	量产

这是最新版本的数据手册

软件资源

AD5662参考代码

更多内容

器件驱动器 3

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
Interface Transceivers & Isolators 2
ADUM1300	量产	三通道数字隔离器
ADUM1310	量产	三通道数字隔离器
工业I/O 1
AD5750	量产	电流/电压输出驱动器，输出范围可编程，适合工业应用
基准电压源 4
ADR02	量产	超紧凑精密 5.0 V 基准电压源

REF195	量产	5.0V精密、微功耗、低压差、低压基准电压源
ADR444	量产	超低噪声、4.096V LDO XFET®基准电压源，具有吸电流和源电流能力
REF193	量产	3.0V精密、微功耗、低压差、低压基准电压源
运算放大器 4
ADA4077-2	推荐新设计使用	4 MHz、7 nV/√Hz、低失调和漂移、高精度双通道放大器
AD8622	量产	低功耗、低噪声、低偏置电流、精密双通道RRO运算放大器
OP295	量产	轨到轨双通道运算放大器
AD8627	量产	精密、低功耗、单电源、JFET放大器，采用5引脚SC70封装

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

AD5662 评估板

立即购买更多内容

特性和优点

电流输出范围：4 mA至20 mA；0 mA至20 mA；
0 mA至24 mA、±20 mA、±24 mA
电压输出范围：0 V至5 V；0 V至10 V；±5 V；±10 V
超量程：20%
灵活的串行数字接口
片内输出故障检测
异步CLEAR引脚功能
电源
AV_DD 范围：+12 V至+20 V
AV_SS 范围：-12 V至-20 V
输出环路顺从电压：AV_DD − 2.0 V
温度范围：−40°C至+105°C
LFCSP封装

产品详情

AD5750是一款单通道、低成本、高精度电流/电压输出驱动器，输出范围可通过硬件或软件编程。软件输出范围可通过SPI/MICROWIRE^®兼容的串行接口进行设置。

可编程输出电流范围有如下五种：4 mA至20 mA、0 mA至20 mA、0 mA至24 mA、±20 mA和±24 mA。

通过配置单独的引脚可以提供四种输出电压范围：0 V至5 V、0 V至10 V、±5 V或±10 V。所有电压范围均提供20%的超范围特性。

AD5750具有0 V至4.096 V的模拟输入范围。选择此范围后，0 V会输出所选范围下限，4.096 V会输出所选范围上限。此评估板配置为可使用板载DAC（AD5662 16位、0 V至4.096 V输出）驱动AD5750。或者，用户可以配置外部0 V至4.096 V输入。该评估板仅在软件模式下操作AD5750。

该评估板通过端子板供电且需要15 kΩ的检测电阻(R38)，漂移小于15 ppm/°C；此评估板上未提供负载电阻。
