ADG5462F

推荐新设计使用

用户定义故障保护和检测、10 Ω RON、四通道保护器

数据手册 (Rev. C)

产品模型: 3

Viewing:

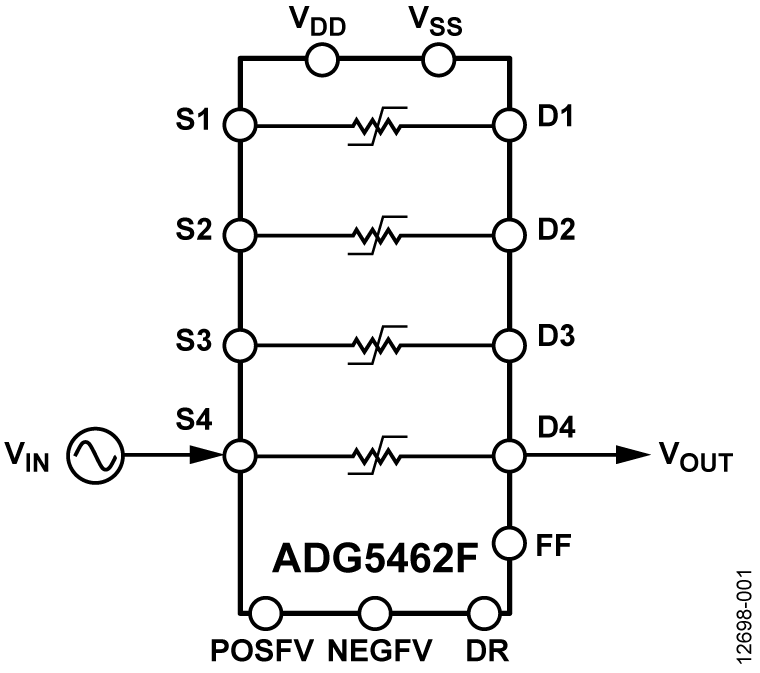

产品详情

用户定义的副电源可设置过压电平

过压保护最高可达−55 V和+55 V
掉电保护可达−55 V和+55 V
源极引脚有过压检测保护
最小副电源电平： 4.5 V单电源
中断标志指示故障状态

低导通电阻：10 Ω典型值
导通电阻平坦度：0.5 Ω最大值

人体模型(HBM) ESD额定值：4 kV
大部分条件下都具有防闩锁特性
模拟信号范围：V_SS 至 V_DD

±5 V至±22 V双电源供电
8 V至44 V单电源供电
额定电源电压范围：±15 V、±20 V、+12 V和+36 V

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

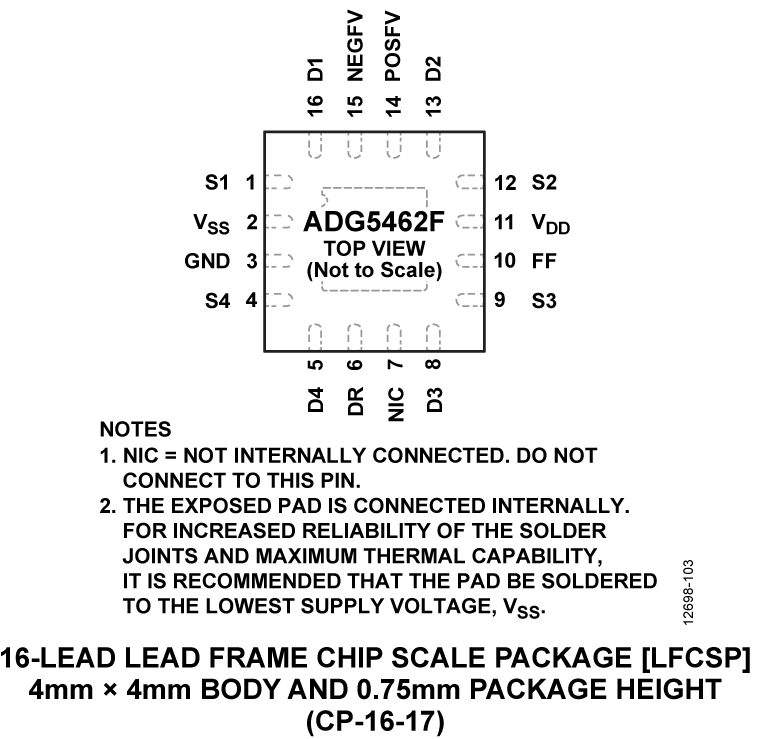

ADG5462FBCPZ-RL7	16-Lead LFCSP (4mm x 4mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

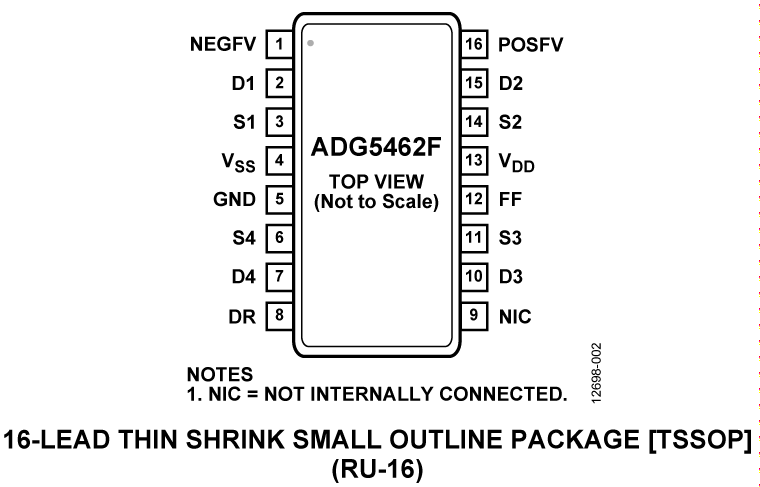

ADG5462FBRUZ	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADG5462FBRUZ-RL7	16-Lead TSSOP	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 25, 2017 - 17_0136 ADG5412F/ADG5413F, ADG5404F, ADG5436F, ADG5462F and ADG5412F-EP Datasheet Specification Change
		PCN17_0136_Form Material_Report Datasheet Specification Comparison
ADG5462FBCPZ-RL7	量产
ADG5462FBRUZ	量产
ADG5462FBRUZ-RL7	量产
11月 30, 2015 - 15_0205 ADG5412F/ADG5413F, ADG5412BF/ADG5413BF, ADG5404F, ADG5436F and ADG5462F Datasheet Specification Change
		PCN15_0205_Form Material_Report Datasheet Specification Comparison
ADG5462FBCPZ-RL7	量产
ADG5462FBRUZ	量产
ADG5462FBRUZ-RL7	量产

这是最新版本的数据手册

工具及仿真模型

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

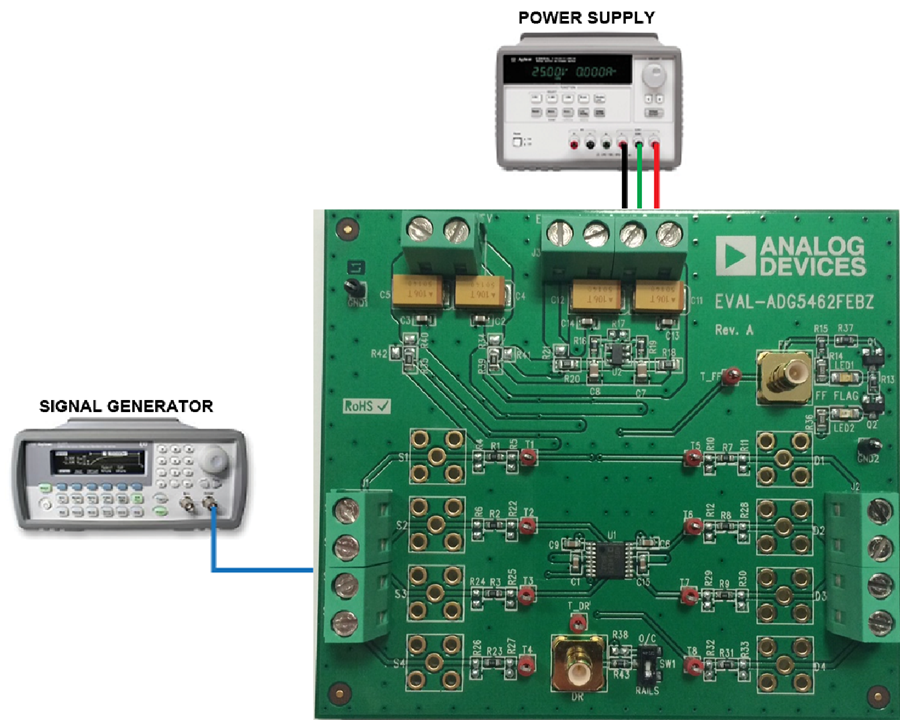

ADG5462F 评估板

立即购买更多内容

特性和优点

AD8114的全功能评估板
USB板Z与PIC18F4550配合使用可实现数字控制
工作电压：±5 V
