LT8606

推荐新设计使用

具有 2.5μA 静态电流的 42V、350mA 同步降压型稳压器

数据手册 (Rev. D)

产品模型: 34

Viewing:

产品详情

宽输入电压范围：3.0V至42V
超低静态电流突发模式^®工作
- <3μA I_Q（调节12V_IN至3.3V_OUT）
- 输出纹波<10mV_P-P
高效率2MHz同步操作：

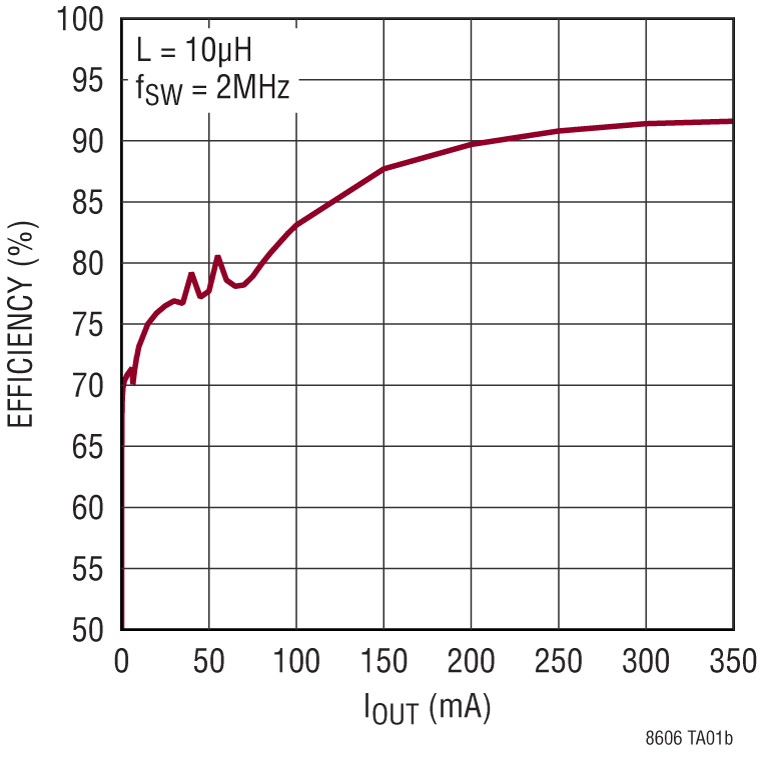

- >92%效率（0.35A，12V_IN至5V_OUT时）
最大连续输出电流：350mA
最短快速导通时间：35ns
可调及可同步频率范围：200kHz至2.2MHz

展频用于实现低EMI
允许使用小型电感
低压差
峰值电流工作模式
精确的1V使能引脚阈值
内部补偿
输出软启动和跟踪

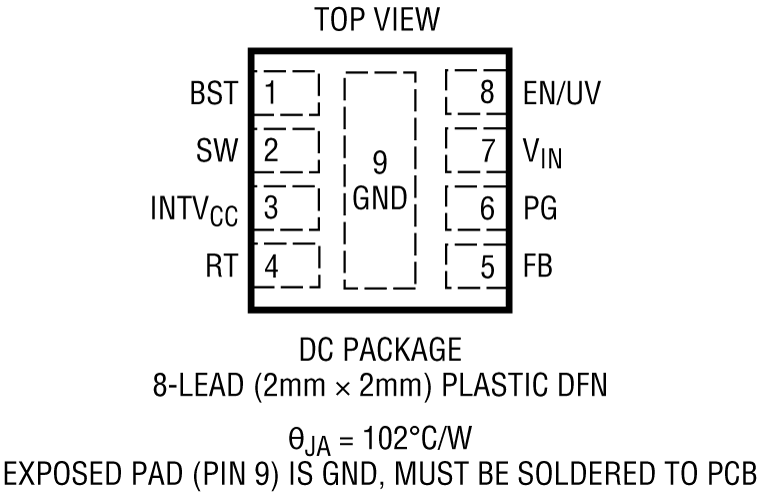

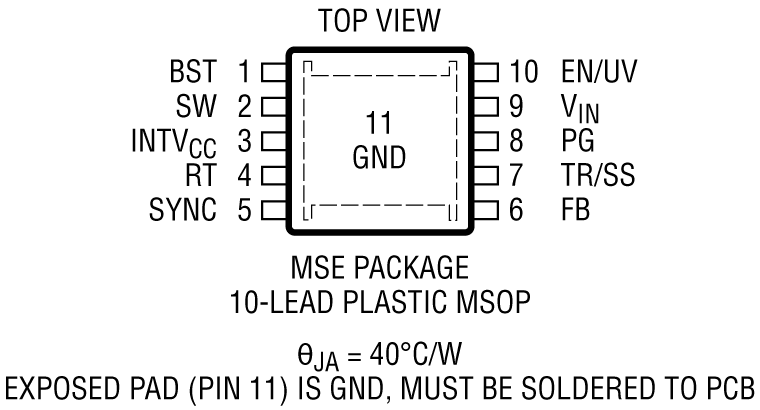

小尺寸散热增强型10引脚MSOP封装或8引脚2mm × 2mm DFN封装
通过AEC-Q100汽车应用认证

硬件生态系统

部分模型	产品周期	描述
Protection Switches & Controllers 2
LTC4380	推荐新设计使用	低静态电流浪涌抑制器
LTC4231	推荐新设计使用	微功率热插拔控制器

工具及仿真模型

LTspice 2

LTpowerCAD 1

LT8606 Project - 2MHz Low EMI High Voltage Synchronous Buck Regulator (5.5-42V to 5V @ 350mA)

LTpowerCAD中提供以下器件的设计工具：

LT8606

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

LTpowerCAD^®是一种电源设计程序，它选择功率级元件，提供详细效率信息，显示快速环路波特图稳定性和负载瞬态分析，并可导出至LTspice进行仿真。

评估套件

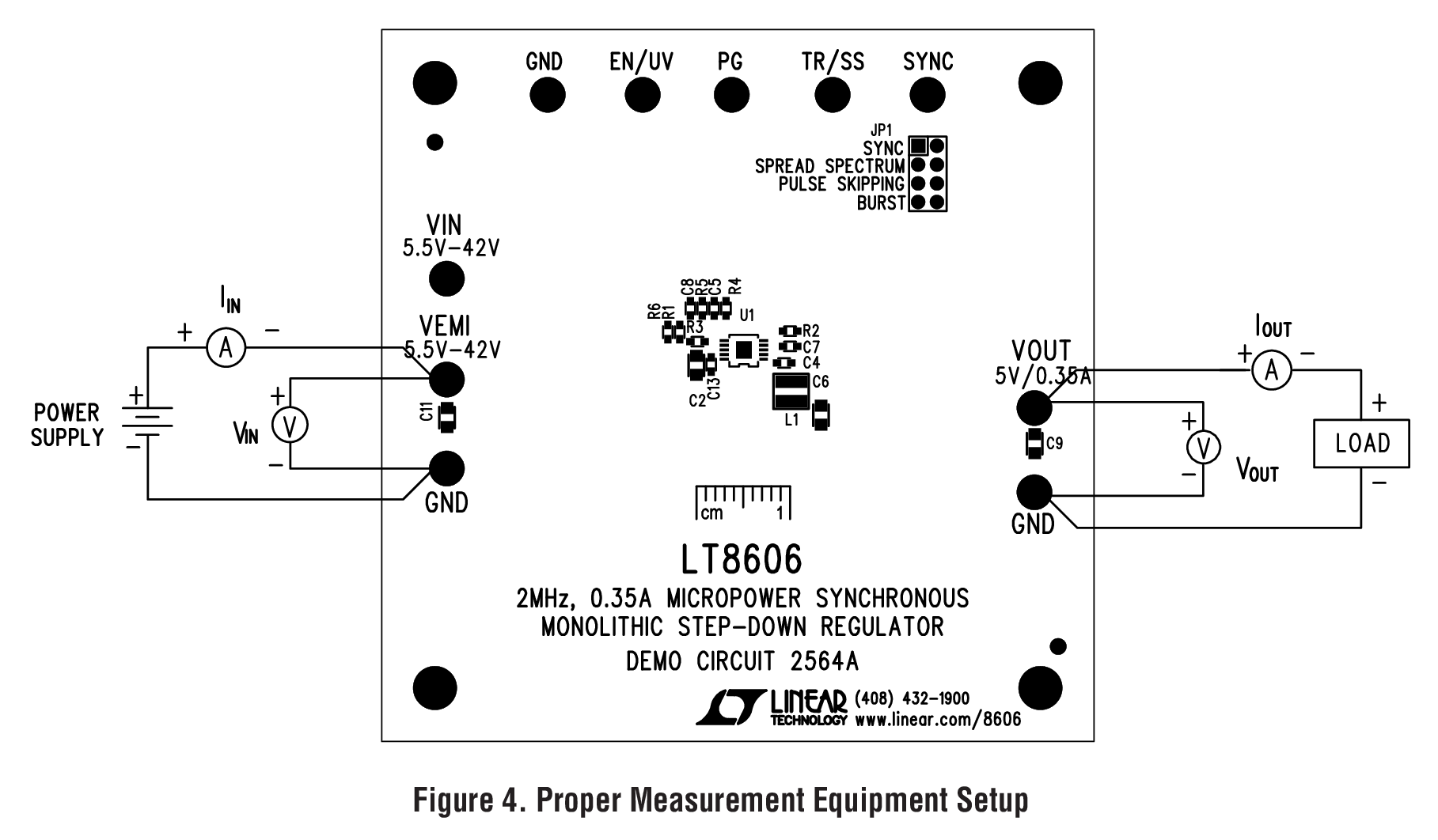

LT8606EMSE演示板 │ 同步降压，5.5V ≤ VIN ≤ 42V；VOUT = 5V (350mA)，fSW = 2MHz

立即购买更多内容

产品详情

演示电路2564A是一款42V、0.35A微功耗同步降压型稳压器，内置LT8606。该演示板设计提供5V输出和5.5V至42V的输入。宽输入范围支持各种输入源，如汽车电池和工业电源。LT8606是一款紧凑型高效率、高速同步单芯片降压型开关稳压器，当输出稳定在5V时静态电流小于3μA。LT8606中内置顶部和底部电源开关、补偿元件和其他必要电路，可将外部元件数量降至最低并简化设计。
