HMC1044
不推荐用于新设计
可编程谐波低通滤波器，1 - 3 GHz 3 dB带宽
- 产品模型
- 2
产品详情
- 可编程带宽： 1至3 GHz
- 兼容窄带和宽带： 集成VCO的PLL调制器解调器
- LO谐波抑制： ~20 dB
- 改善调制器/解调器边带/镜像抑制
- 性能： 20 dB（典型值）
- 单端或差分选项
- 比目前的分立式固定带宽解决方案尺寸缩小90%

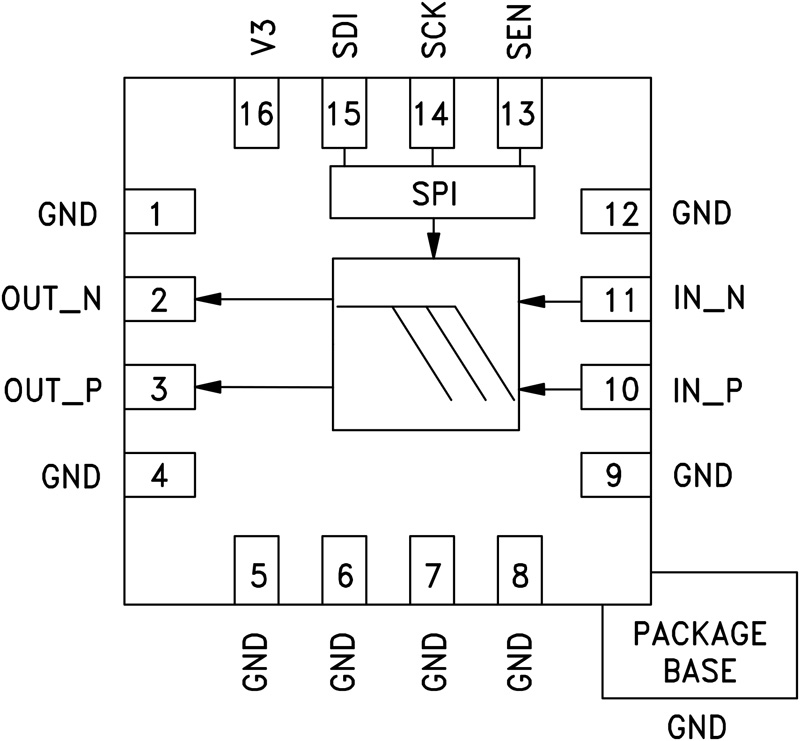

- 16引脚3x3 mm SMT封装
HMC1044LP3E是一款针对所有采用正交调制器和/或解调器应用的可编程带宽LPF（低通滤波器）。 HMC1044LP3E可滤除LO谐波，从而确保LO对调制器边带抑制或解调器镜像抑制性能的贡献非常小或为零。
虽然HMC1044LP3E针对LO滤波应用，但它可用于滤除所有RF谐波，如放大器产生的谐波。
HMC1044LP3E提供16种可编程频段选择，针对频段范围为1至3 GHz的高低蜂窝频段进行优化，实现与集成VCO、宽带正交调制器和解调器的宽带PLL兼容的真正宽带器件。 它采用宽带多标准、多载波设计，可针对各种具体应用现场即时配置。
HMC1044LP3E采用紧凑型3x3 mm QFN无铅封装。
应用
- 滤除LO谐波以降低调制器边带抑制和解调器镜像抑制
- 放大器谐波滤波
- RF滤波
参考资料
数据手册 1
产品选型指南 1
质量文档 2
磁带和卷轴规格 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| HMC1044LP3E | 16-Lead QFN (3mm x 3mm w/ EP) | ||
| HMC1044LP3ETR | 16-Lead QFN (3mm x 3mm w/ EP) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
6月 6, 2022 - 22_0048 Addition of ASE Korea as an Alternate Assembly Site for Select LFCSP Products |
||
| HMC1044LP3E | 最后购买期限 | |
| HMC1044LP3ETR | 最后购买期限 | |
|
7月 28, 2022 - 22_0023 Product Discontinuance for Select Analog Devices Parts (ADFXXXX, HMCXXX) |
||
| HMC1044LP3E | 最后购买期限 | |
| HMC1044LP3ETR | 最后购买期限 | |
这是最新版本的数据手册
