HMC788A

推荐新设计使用

0.01 GHz至10 GHz、MMIC、GaAs、pHEMT RF增益模块

数据手册 (Rev. D)

产品模型: 4

Viewing:

产品详情

增益：14 dB（典型值）
工作频率范围：0.01 GHz至10 GHz
输入/输出内部匹配至50 Ω
高输入线性度
o 1 dB压缩(P1dB)：20 dBm（典型值）
o 输出三阶交调截点(IP3)：33 dBm（典型值）
电源电压：5 V（典型值）

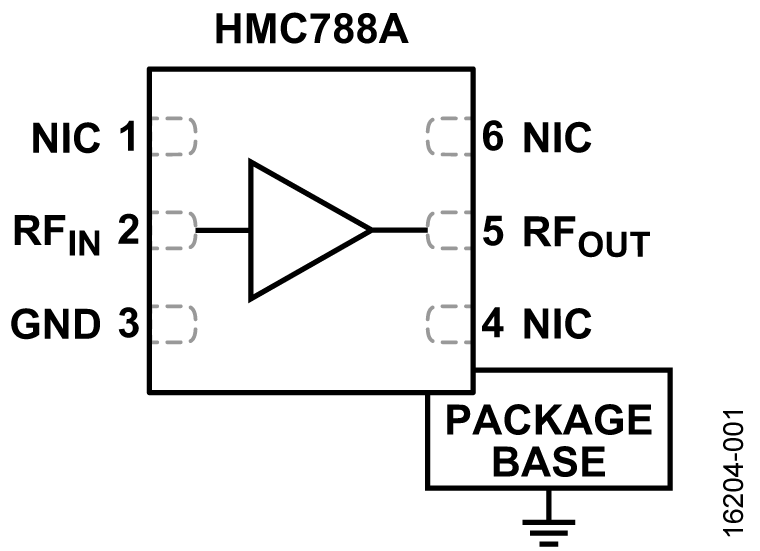

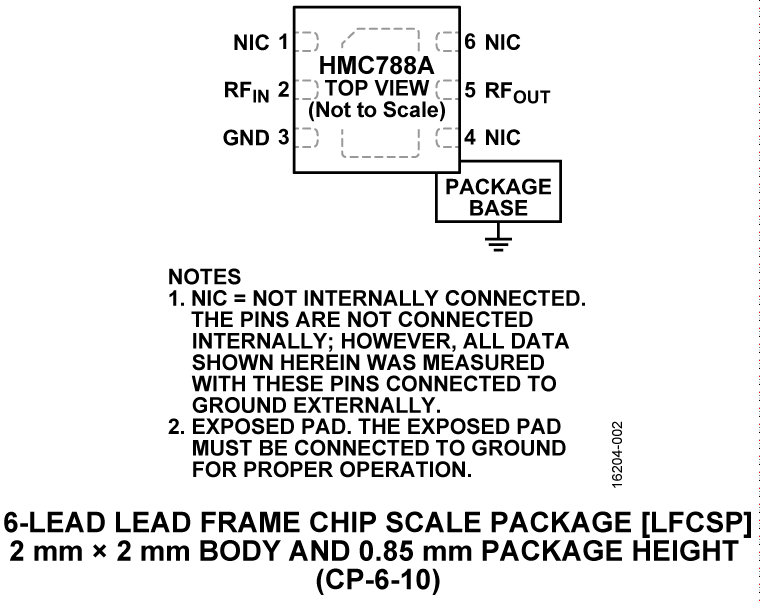

2 mm × 2 mm、6引脚引脚架构芯片级封装

HMC788A-EP支持防务和航空航天应用（AQEC标准）

下载HMC788A-EP数据手册(pdf）
扩展工业温度范围：-55°C至+105°C
受控制造基线
唯一封装/测试厂
唯一制造厂
增强型产品变更通知
认证数据可应要求提供

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
HMC788ACPSZ-EP-PT	6-Lead LFCSP (2mm x 2mm x 0.85mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
HMC788ACPSZ-EP-R7	6-Lead LFCSP (2mm x 2mm x 0.85mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
HMC788ALP2E	6-Lead LFCSP (2mm x 2mm x 0.85mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
HMC788ALP2ETR	6-Lead LFCSP (2mm x 2mm x 0.85mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 29, 2020 - 20_0148 HMC788A-EP Die Revision
		PCN20_0148_Form Material_Report Qualification Results Summary
HMC788ACPSZ-EP-PT	量产
HMC788ACPSZ-EP-R7	量产
5月 6, 2020 - 20_0147 HMC788A Die Revision, Assembly Site, Marking and Material Change
		PCN20_0147_Form Material_Report Qualification Results Summary Detailed Change Description
HMC788ALP2E	量产
HMC788ALP2ETR	量产
4月 23, 2018 - 18_0055 Moisture Sensitivity Level Rating Change for Select Packaged Products
		PCN18_0055_Form Material_Report Qualification Results Summary
HMC788ALP2E	量产
HMC788ALP2ETR	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

Sys-Parameter Models for Keysight Genesys

Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.

打开工具

S-参数 1

HMC788A S-Parameters

ADIsimRF

ADIsimRF是一款简单易用的RF信号链计算工具。可以计算和导出多达50级的信号链级联增益、噪声、失真和功耗并绘制其曲线。ADIsimRF还包括丰富的ADI射频和混合信号元件的器件模型数据库。

打开工具

评估套件

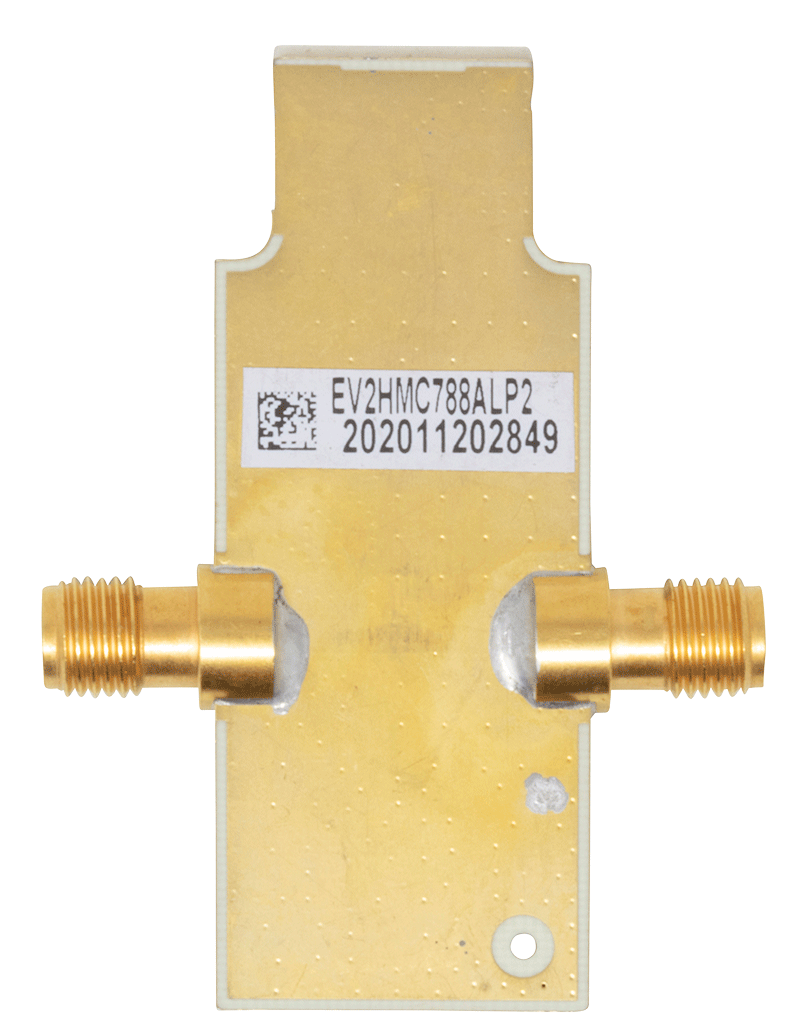

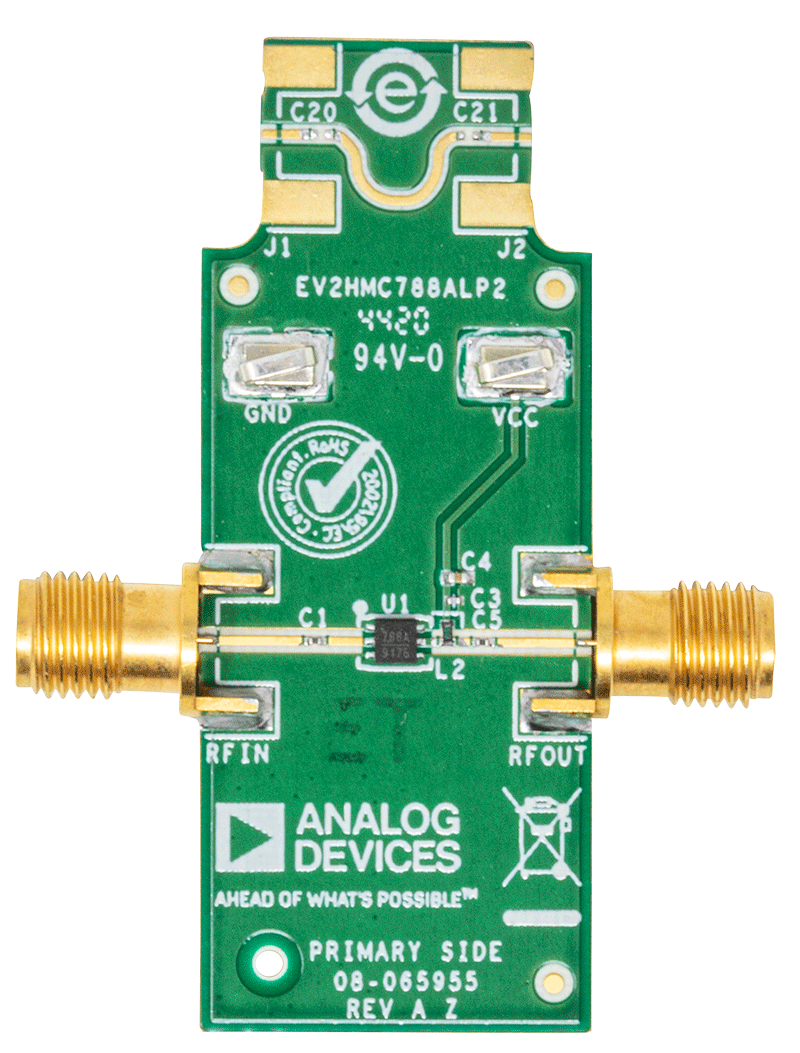

EV2HMC788ALP2: HMC788ALP2 Evaluation Board with surface-mount wideband bias tee

立即购买更多内容

特性和优点

4-layer, Rogers 4350B and Isola 370HR evaluation board
Wideband Surface-Mount Bias Tee

End launch, 3.5 mm RF connectors
Through calibration path (depopulated)

产品详情

EV2HMC788ALP2 is one of two evaluation boards for HMC788ALP2E. It includes a wideband bias tee that consists of surface mount inductors, capacitors and resistors. This circuit is mechanically less fragile than EV1HMC788ALP2 which uses a wideband conical bias inductor on the RF output. EV2HMC788ALP2 is populated with components suitable for use over the entire −40°C to +85°C operating temperature range of the HMC788ALP2E. To calibrate board trace losses, a through calibration path is provided between the J1 and J2 connectors. J1 and J2 must be populated with RF connectors to use the through calibration path. For more details on the EV2HMC788ALP2 evaluation board, consult the user guide.

EV1HMC788ALP2：集成锥形偏置电感的HMC788ALP2评估板

立即购买更多内容

特性和优点

基于片上、宽带锥形偏置电感的偏置器

端接型、3.5 mm RF连接器

直通校准路径（减少布线）

产品详情

EV1HMC788ALP2是两款HMC788ALP2E评估板中的一款。它包含使用锥形电感的宽带偏置器。该电路与EV2HMC788ALP2相比，机械性能更脆弱，但具有出色的电气性能，后者使用由表贴电感、电容和电阻制成的偏置器。EV1HMC788ALP2上安装的组件适合在HMC788ALP2E的整个工作温度范围（−40°C至+85°C）内使用。为校准电路板的迹线损耗，提供了一个直通校准路径。使用前，该直通校准路径必须安装RF连接器。有关EV1HMC788ALP2评估板的更多详细信息，请参阅HMC788ALP2E数据手册。
