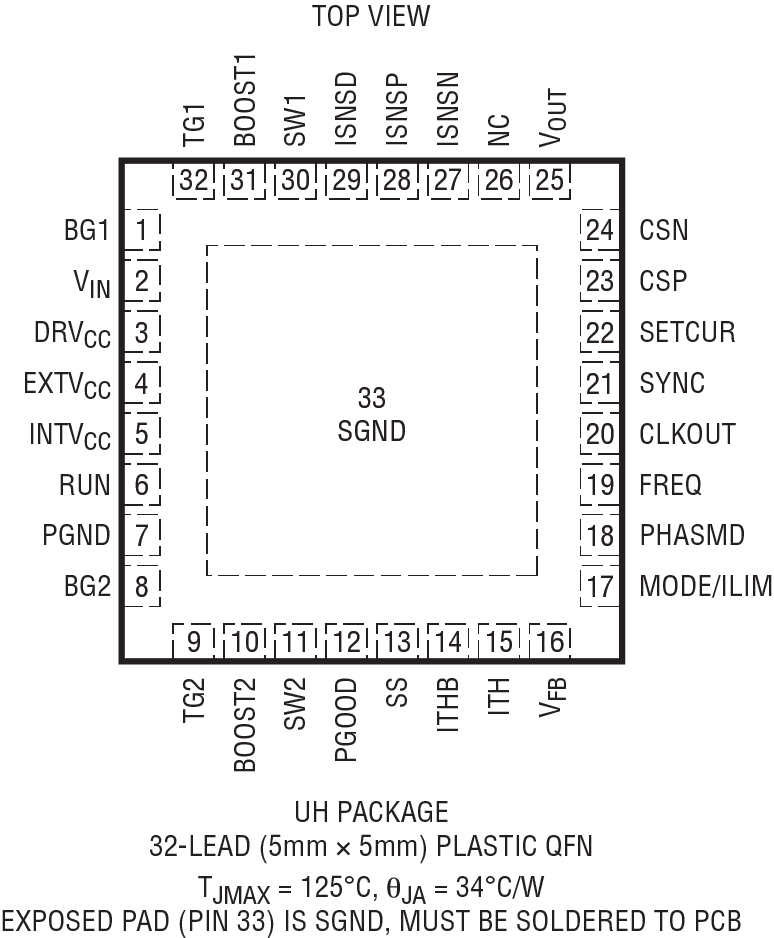

LTC7878

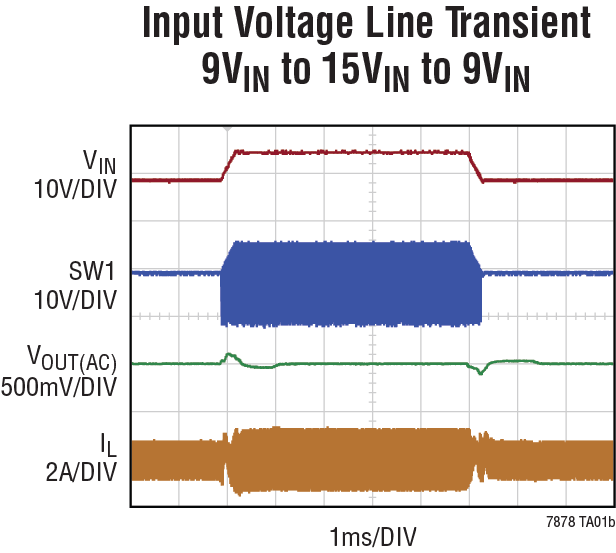

The evaluation circuit EVAL-LTC7878-BZ features the LTC^®7878: a 70V parallelable buck-boost controller with inductor DCR current sensing. The LTC7878 is a four-switch buck-boost switching regulator designed to operate above, below, or equal to the output voltage safely and easily. The constant-frequency, peak-current mode architecture allows phase-lockable switching frequency up to 600kHz. A programmable input or output current loop regulates the average input or output current loop, making it suitable for battery charging applications. Additionally, with a wide 5V to 70V input and output range and seamless, low-noise transition between operating regions, the LTC7878 is ideal for industrial and telecom systems.

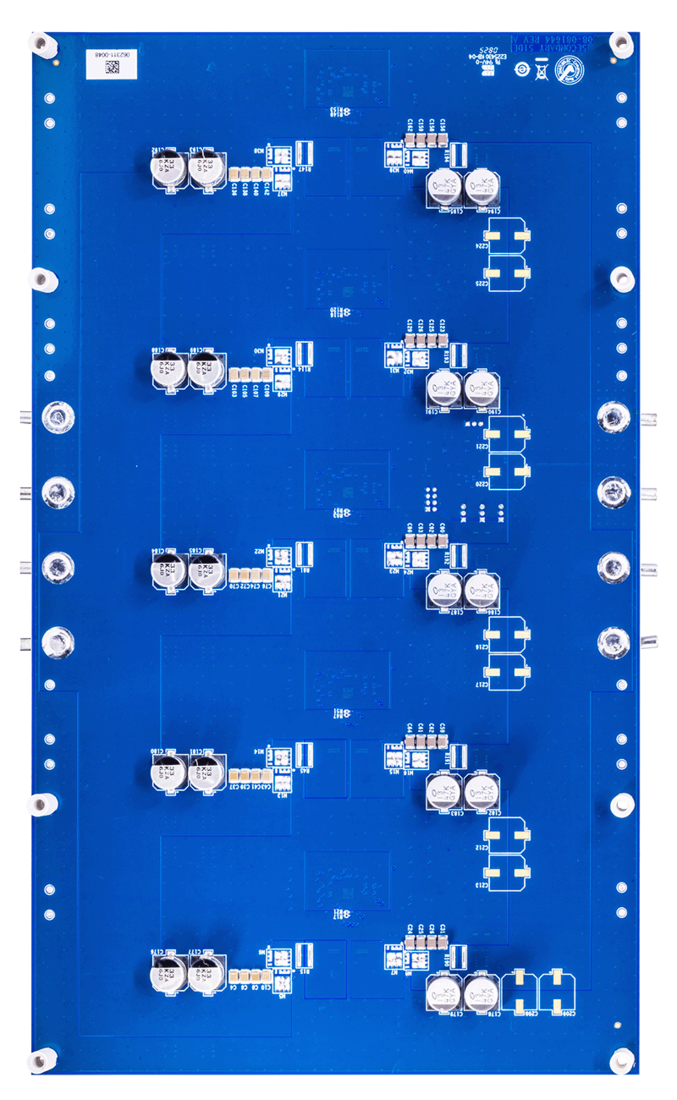

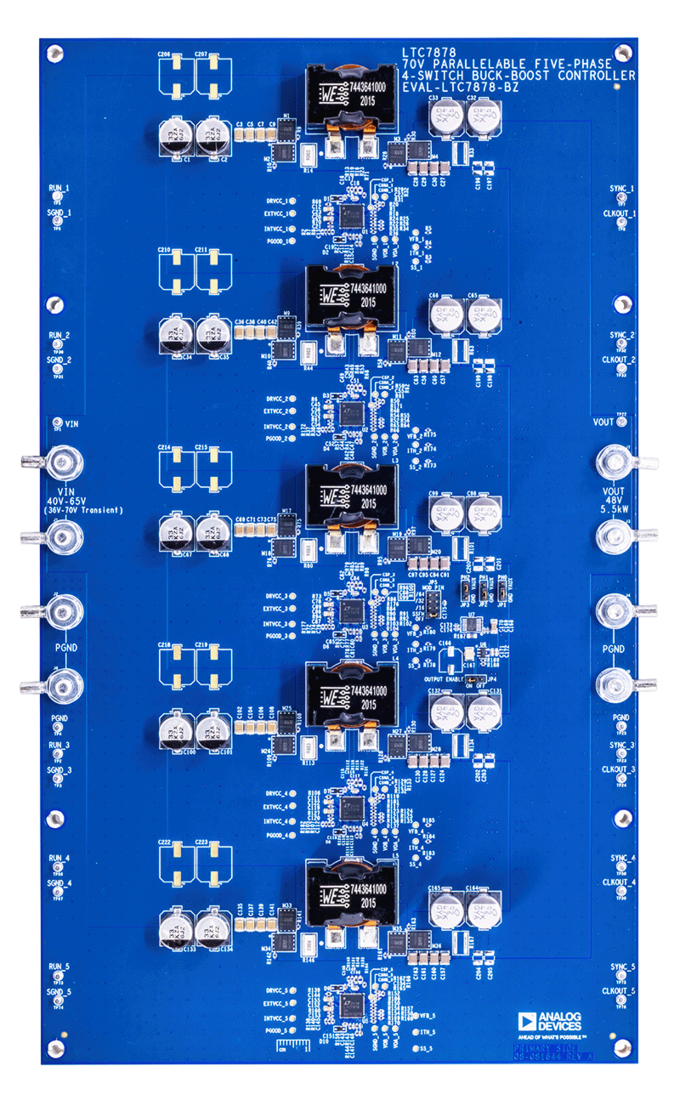

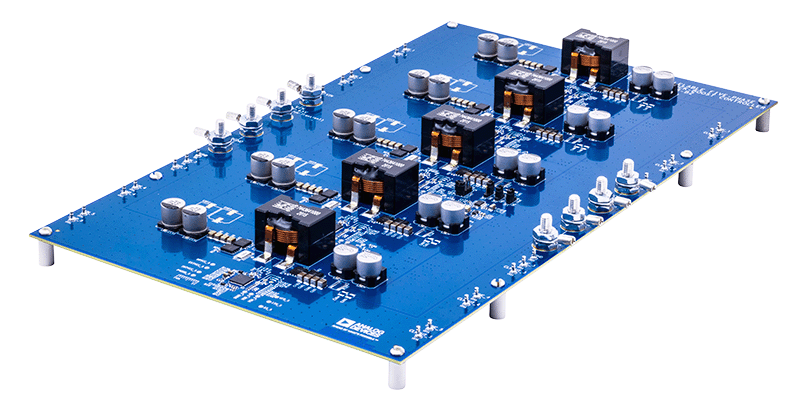

The EVAL-LTC7878-BZ operates from a 36V to 65V input voltage range and generates an output of 48V and at least a 5.5kW output power. The board features five LTC7878’s in parallel to achieve very high power. The parallel operation is set to a switching frequency of 150kHz, which results in an efficient circuit. The adjacent outputs are phase shifted by 72° offset to interleave the switching while still providing great current sharing.

The LTC7878 has a precision voltage reference that can generate an output voltage with a 1% tolerance over the full operating conditions. The converter achieves over 98% efficiency with a 5.5kW output power at full operating V_IN.

This board can be easily modified to regulate output voltages from 1V to 70V. Its multiphase/multi-ICs parallel operation feature allows for simple alterations for higher power.

The EVAL-LTC7878-BZ provides a high-performance, cost-effective solution for generating a 48V output. The LTC7878 data sheet gives a complete description of this part, its operation, and applications information. The data sheet must be read in conjunction with this user guide for EVAL-LTC7878-BZ.

该评估板已停产且不再推荐使用。替代板为EVAL-LTC7878-AZ。

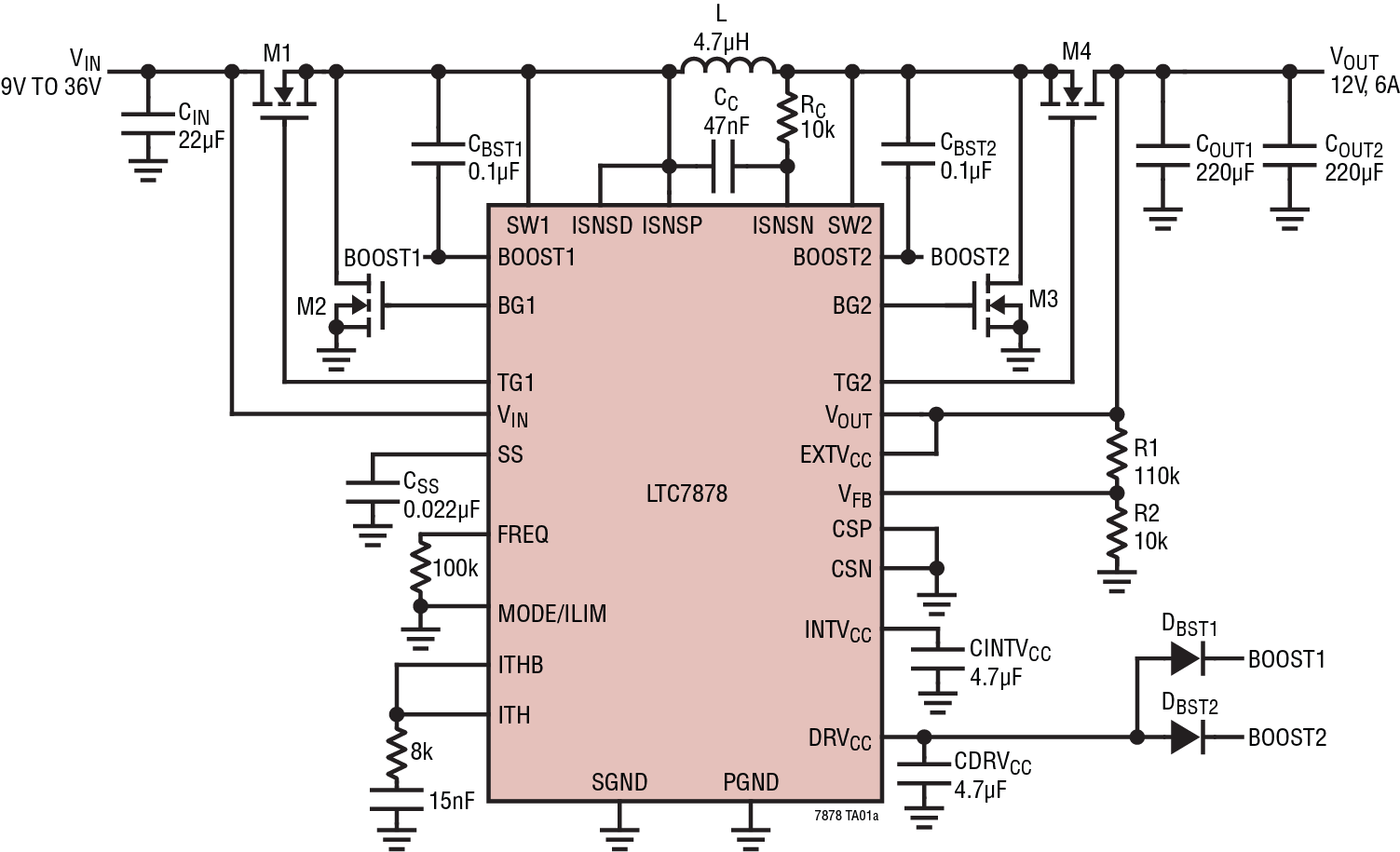

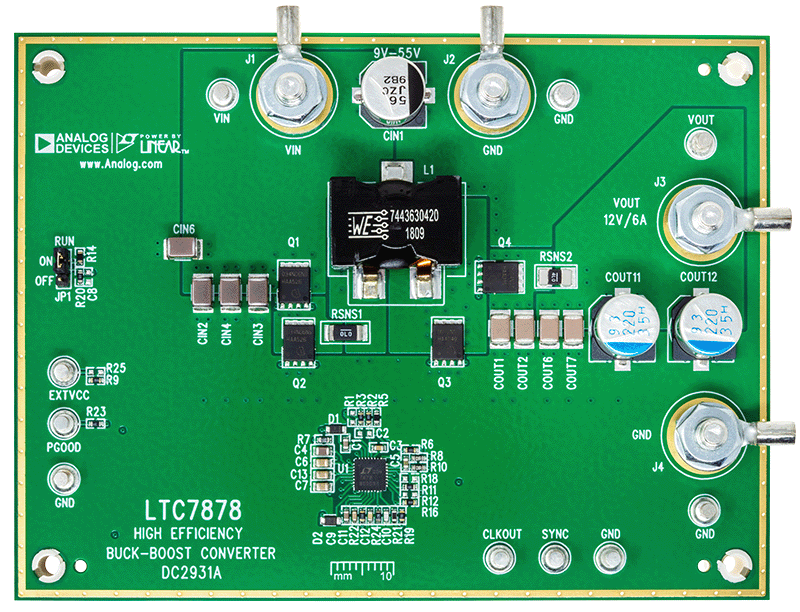

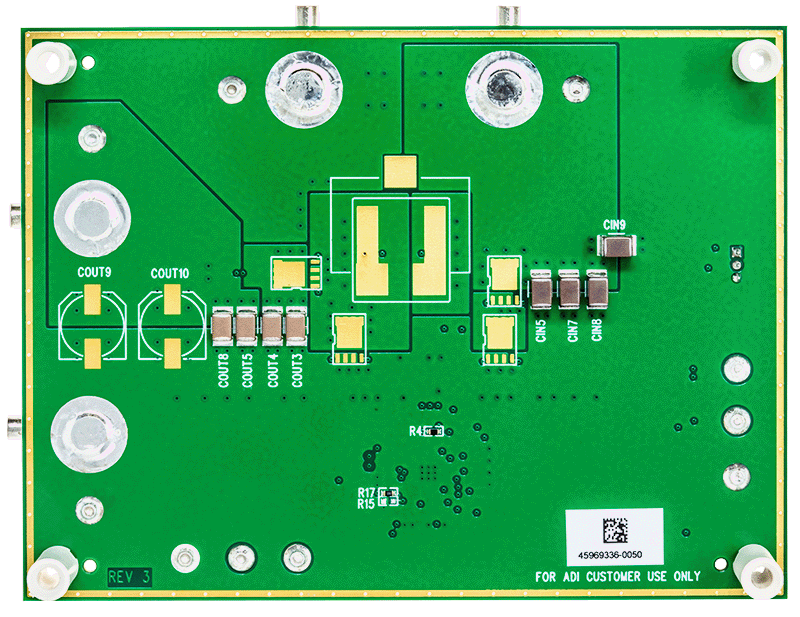

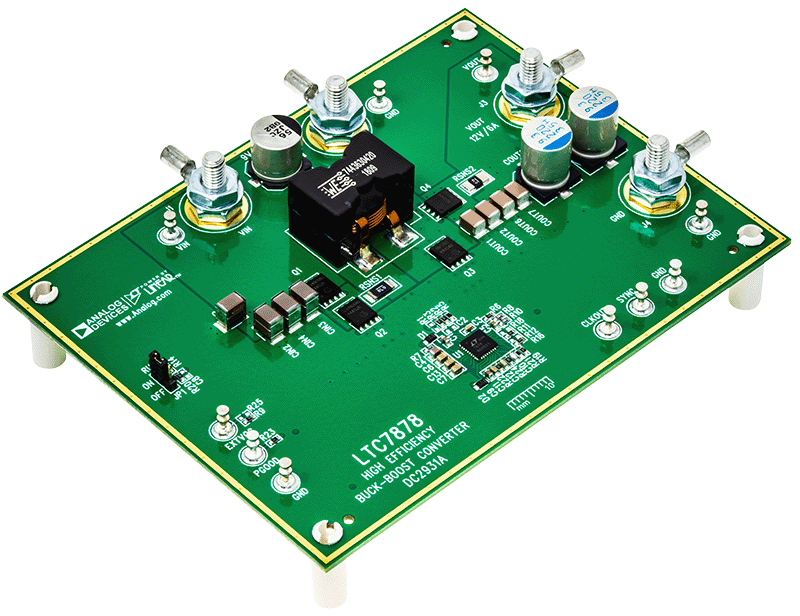

演示电路 2931A 是一款采用 LTC7878 的升降压稳压器。DC2931A 的工作输入电压范围为 9V 至 55V，可产生 12V、6A 的输出。LTC7878 具有精密的基准电压源，可以在整个工作条件下产生具有 1％ 容差的输出电压。工作开关频率为 260kHz，使得电路小巧而高效。该转换器在 6A 负载下的效率超过 97％。可轻松地修改该演示电路，以便在 1V 至 70V 的范围内调节不同的输出电压。

DC2931A 可提供经济高效的解决方案来生成 12V 输出。LTC7878 数据手册提供了该器件、其运行和应用信息的完整说明。请将数据手册和本演示手册结合在一起阅读。

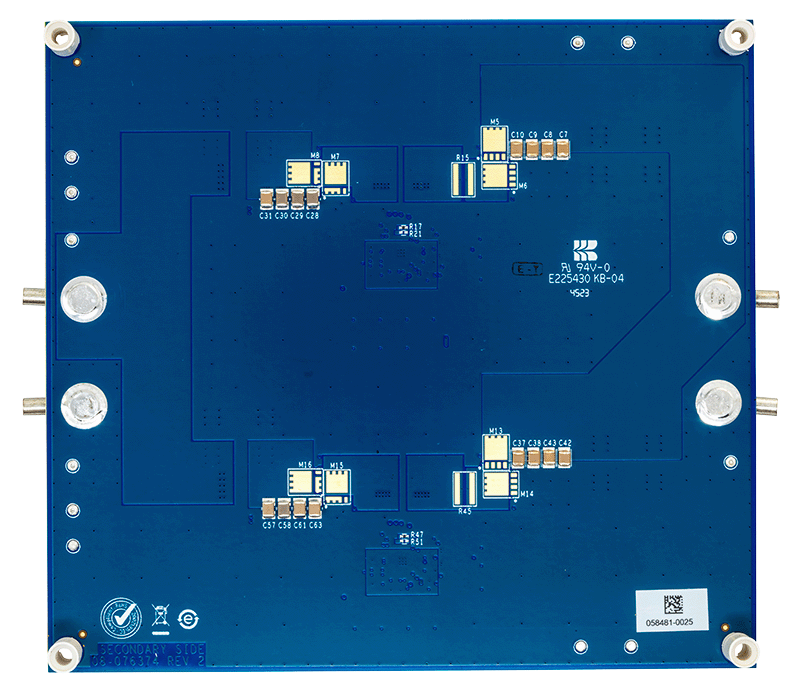

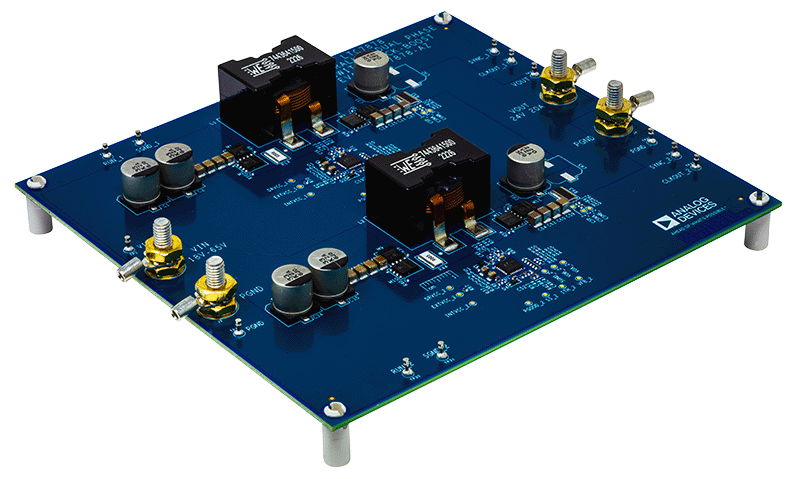

评估电路 EVAL-LTC7878-AZ 采用 LTC®7878：具有电感器 DCR 电流检测功能的 70V 并行降压-升压控制器。LTC7878 是一款四开关降压-升压开关稳压器，可安全轻松地在高于、低于或等于输出电压的情况下工作。恒定频率峰值电流模式架构允许高达 600kHz 的锁相开关频率。可编程的输入或输出电流环路可调节平均输入或输出电流，使其适合电池充电应用。此外，LTC7878 具有 5V 至 70V 的宽输入和输出范围，并支持在工作区域之间的无缝低噪声过渡，是适用于工业和电信系统的理想选择。

EVAL-LTC7878-AZ 在 18V 至 65V 输入电压范围内工作，可产生 24V 输出和至少 20A 负载。该控制器板采用两个并联 LTC7878，可实现高功率。并行操作的开关频率设置为 100kHz，从而形成高效的电路。两个相位均设置 180° 偏移，从而交错开关，同时仍提供良好的均流。

LTC7878 具有精密的基准电压源，可以在整个工作条件下产生具有 1％ 容差的输出电压。该转换器在 20A 负载和全工作 V_IN 下可实现超过 98% 的效率。

该控制器板可轻松修改，以便在 1V 至 70V 的范围内调节输出电压。它具有多相/多 IC 并行操作功能，以便为高功率应用进行修改。

EVAL-LTC7878-AZ 可提供经济高效的解决方案来生成 24V 输出。LTC7878 数据手册提供了该器件、其运行和应用信息的完整说明。该数据手册必须与 EVAL-LTC7878-AZ 的本用户指南一起阅读。下面提供了此电路板的设计文件：www.analog.com。
