ADN4663
製造中差動ドライバ、高速、デュアル、3V・CMOS、LVDS
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$1.01
製品の詳細
- 出力ピンの±15kV・ESD保護
- スイッチング・レート:600Mbps(300MHz)
- フロー・スルー・ピン配置によりPCBレイアウトを簡素化
- 差動スキュー:300ps(typ)
- 最大差動スキュー:700ps
- 最大伝搬遅延:1.5ns
- 電源電圧:3.3V
- ±355mV差動シグナリング
- 低消費電力23mW(typ)
- 既存5 V LVDSレシーバと互換
- TIA/EIA-644 LVDS規格に準拠
- 工業用動作温度範囲:-40℃~+85℃

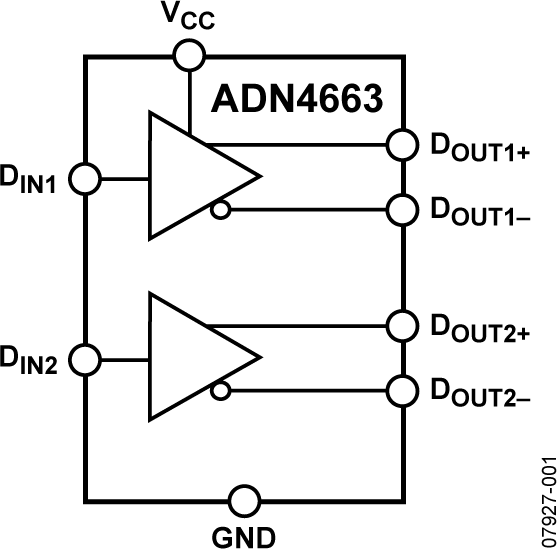

ADN4663は、デュアルのCMOS、低電圧差動シグナリング(LVDS)ライン・ドライバであり、600Mbps(300MHz)を超えるデータ・レートと超低消費電力を提供します。この製品はフロー・スルー・ピン配置を採用しているため、PCBレイアウトおよび入力信号と出力信号の分離が容易となっています。
このデバイスは低電圧TTL/CMOSロジック信号を入力して、これらの信号をツイストペア・ケーブルのような伝送媒体を駆動できる±3.1mAの差動電流出力に変換します。伝送される信号は、受信端での終端抵抗間で標準的に±355mVの差動電圧を作ります、これはライン・レシーバによってTTL/CMOSのロジックレベルに変換され戻されることになります。
ADN4663とこれと対になるLVDSレシーバの組み合わせは、高速なポイントtoポイント・データ伝送に対する新しいソリューションを提供し、ECL(エミッター・カップルド・ロジック)またはPECL(ポジティブ・エミッター・カップルド・ロジック)に対する低消費電力の置き換えを提供します。
アプリケーション
- バック・プレーン・データ伝送
- ケーブル・データ伝送
- クロック分配
ドキュメント
データシート 1
ユーザ・ガイド 2
アプリケーション・ノート 3
ビデオ 3
リファレンス設計 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADN4663BRZ | 8-Lead SOIC | ||
ADN4663BRZ-REEL7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
ADN4663BRZ | 製造中 | |
ADN4663BRZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
ADN4663 IBIS Model 1

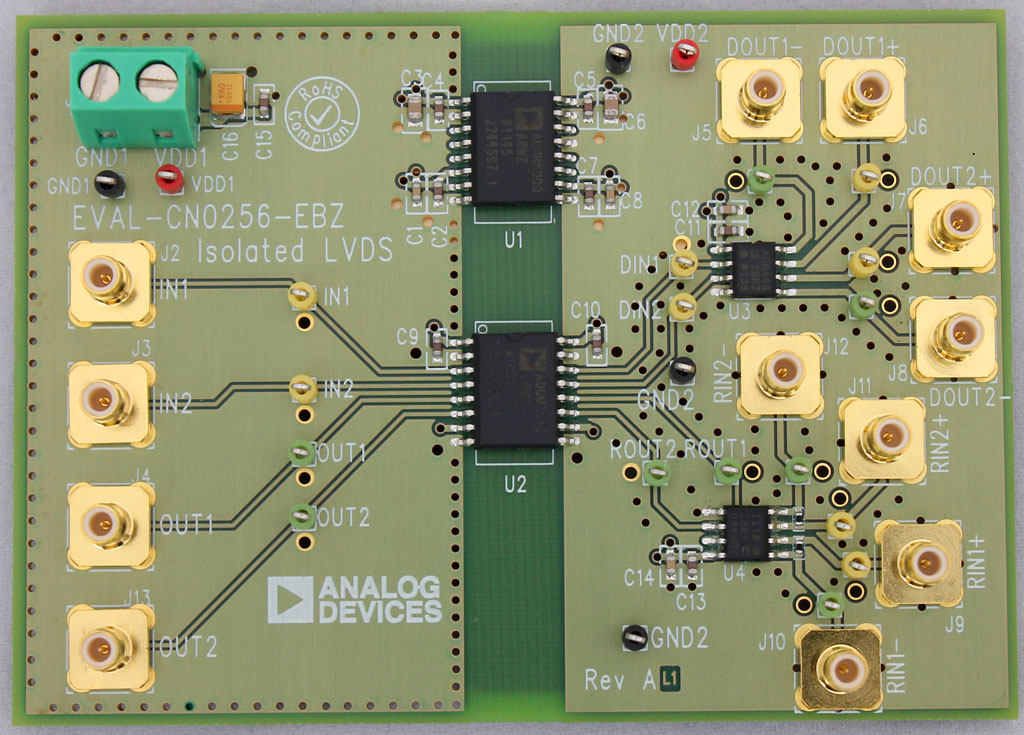

評価用キット
