ADN4664
製造中差動ライン・レシーバ、デュアル、CMOS/LVDS、3V
- 製品モデル
- 2
- 1Ku当たりの価格
- 最低価格:$0.88
Viewing:
製品の詳細
- 出力ピンの±15kV・ESD保護
- スイッチング・レート:400Mbps(200MHz)
- フロー・スルー・ピン配置によりPCBレイアウトを簡素化
- チャンネル間スキュー:100ps(typ)
- 最大伝搬遅延:2.5ns
- 電源電圧:3.3V
- パワーダウン時は高インピーダンス出力
- 低消費電力な設計3mW(typ)@無負荷時
- 既存の5 V LVDSドライバと互換
- 310mV(typ)の小振幅差動信号レベルに対応
- オープン入力、短絡入力、終端入力のフェイルセーフをサポート
- 0V~100mVのスレッショールド領域

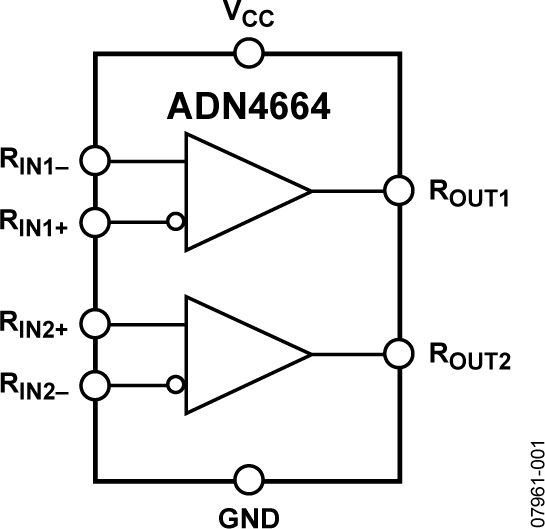

ADN4664は、デュアルのCMOS、低電圧差動シグナリング(LVDS)ライン・レシーバであり、400Mbps(200MHz)を超えるデータ・レートと超低消費電力を提供します。この製品はフロー・スルー・ピン配置を採用しているため、PCBレイアウトおよび入力信号と出力信号の分離が容易となっています。このデバイスは低電圧(310mV typ)差動入力信号を入力して、シングルエンドの3 V・TTL/CMOSロジックレベルに変換します。
ADN4664とこれと対になるLVDSドライバADN4663の組み合わせは、高速なポイントtoポイントのデータ伝送に対する新しいソリューションを提供し、ECL(エミッター・カップルド・ロジック)またはPECL(ポジティブ・エミッター・カップルド・ロジック)に対する低消費電力の置き換えを提供します。
アプリケーション
- ポイントtoポイントのデータ送信
- マルチドロップ・バス
- クロック分配ネットワーク
- バックプレーン・レシーバ
ドキュメント
データシート 1
ユーザ・ガイド 2
アプリケーション・ノート 3
ビデオ 2
リファレンス設計 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADN4664BRZ | 8-Lead SOIC | ||
ADN4664BRZ-REEL7 | 8-Lead SOIC |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
11 23, 2010 - 10_0004 Halogen Free Material Change for SOIC Narrow Body Products Assembled at Amkor |
||
ADN4664BRZ | 製造中 | |
ADN4664BRZ-REEL7 | 製造中 |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
ADN4664 IBIS Model 1
評価用キット
リファレンス・デザイン
