ADN8834

新規設計に推奨

熱電クーラー（TEC）コントローラ、1.5A、超小型

データシート (Rev. C) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 特許済みの高効率シングル・インダクタ構成
  • TECコントローラ用低RDSON MOSFETを内蔵
  • TECの電圧と電流動作のモニタ機能
  • 外付け検出用抵抗は不要
  • TEC過熱用と冷却用に別々の電流制限設定
  • 設定可能な最大TEC電圧
  • PWMドライバのスイッチング周波数：2.0MHz
  • 外部同期
  • ゼロ・ドリフト、レールtoレール・チョッパアンプを2個内蔵
  • NTCあるいはRTD熱センサに対応
  • ±1％精度の2.50Vリファレンス出力
  • 温度ロック・インジケータ
  • 25ボール 2.5 mm × 2.5 mm WLCSP、または24ピン 4 mm × 4 mm LFCSPパッケージを採用
  • 車載アプリケーション用AEC-Q100認定
ADN8834
熱電クーラー（TEC）コントローラ、1.5A、超小型

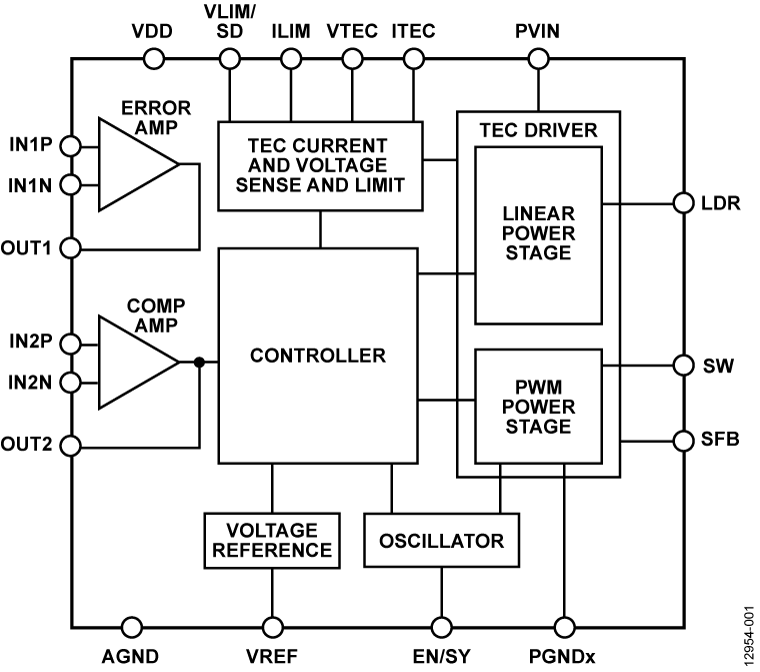

ADN8834 Functional Block Diagram ADN8834 Pin Configuration ADN8834 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADN8834
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
EVAL-ADN8834

ADN8834 Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Full featured evaluation boards for the ADN8834
  • Complete TEC controller with integrated 1.5A TEC driver
  • Operating voltage range: VIN = 2.7V to 5.5V
  • TEC voltage and current operation monitoring
  • Independent TEC heating and cooling current limit settings
  • Programmable maximum TEC voltage
  • External synchronization from 1.85 MHz to 3.25 MHz
  • Input for NTC thermistor connection
  • Output for TEC module wires
  • 2.5V reference out
  • Disable jumper
  • 40mm × 25 mm WLCSP board size
  • 45mm × 25 mm LFCSP board size

製品詳細

The ADN8834CB-EVALZ and ADN8834CP-EVALZ are configurable evaluation boards designed to work with various TEC modules and thermistors. The ADN8834 on the evaluation board delivers and controls bidirectional current through TEC using two pairs of the complimentary integrated MOSFETs in an H-bridge configuration.


The TEC cooling and heating current limits set to 1.5 A and the maximum TEC voltage is programmed to be 3V respectively using two on-board resistor dividers. The temperature set-point circuit is optimized to work with 10 kΩ NTC thermistor. The PID compensation network components are present onboard and can be replaced by soldering different value components to match the temperature control loop characteristic with the thermal load for achieving the required response time and temperature stability. The cooling and heating TEC current limits and maximum TEC voltage setting can be modified also by changing values of the corresponding components.


In addition, the board can be plugged into the ADN8833/34 Base board that has adjustable components for tunable analog thermal PID, the temperature set point, maximum TEC current and TEC voltage limits.
EVAL-ADN8834
ADN8834 Evaluation Board

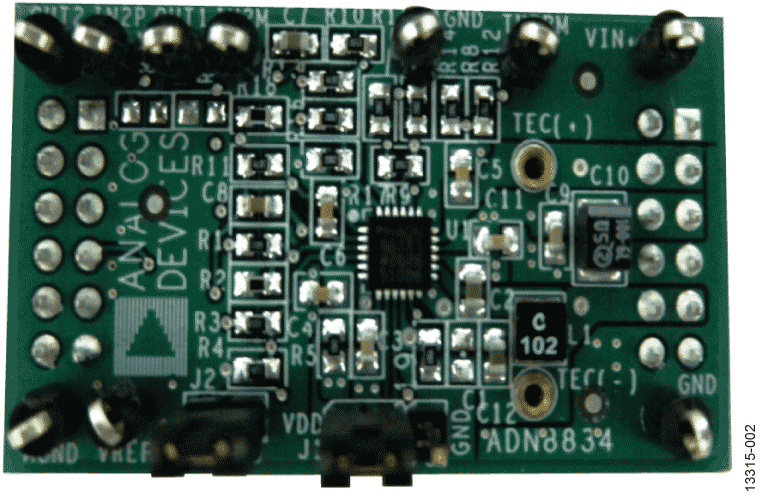

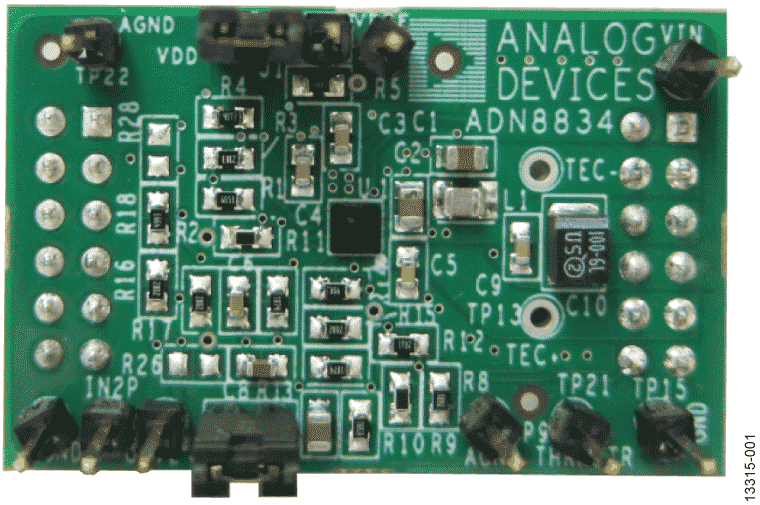

ADN8834CB-EVALZ Image ADN8834CP-EVALZ Image
