ADP2323

• 回路図、レイアウト、部品表、ガーバー・ファイル、HDL、Linux^®ドライバ、IIOオシロスコープ、VisualANALOGを含む
• FMC互換のフォーム・ファクタ
• FMCコネクタから給電
• 完全同期機能を備えた、ADC用チャンネル1つとDAC用チャンネル1つを装備

AD-FMCOMMS1-EBZは、新世代の高速データ・コンバータをご紹介するために設計された、高速アナログ・モジュールです。AD-FMCOMMS1-EBZは、FPGAベースの計算集中型無線アプリケーションに幅広く対応するアナログ・フロントエンドを提供します。

AD-FMCOMMS1-EBZは、調査／研究／産業／防衛アプリケーションに幅広く対応する、アナログ・フロントエンド用ハードウェア・プラットフォームです。AD-FMCOMMS1-EBZは、400MHz～4GHzのRFアプリケーションに対応します。モジュールは幅広い周波数に合わせてソフトウェアからカスタマイズ可能で、ハードウェアを変更することなく、GPSまたはIEEE 1588との同期、MIMO構成のためのオプションを提供します。

Xilinx ZYNQ^®ソフトウェア無線キットと組み合わせると、AD-FMCOMMS1-EBZはベースバンドからRFまでの物理層で、多彩なワイヤレス通信機能を提供できるようになります。最大4GBのフラッシュ・ストレージ容量、512MBのRAM、ギガビット・イーサネット・インターフェース（ベース・プラットフォームにより異なる）、AD-FMCOMMS1-EBZ用Linuxイメージなど、必要なものが全て揃っているため、簡単に使い始められます。このプラットフォームは、多くのアプリケーションやデータのストリーミングに対応できるだけの十分な柔軟性と、伝送されたRFデータを分析するための標準的なウェブ・インターフェースを提供します。

アプリケーション

• 電子テスト／計測用装置
• 汎用ソフトウェア無線
• レーダー・システム
• 超広帯域衛星レシーバー
• ポイントtoポイント通信システム

• Input voltage: 4.5 V to 20 V
• ±1% output voltage accuracy
• Integrated 90 mΩ typical on-resistance high-side MOSFET
• Flexible output configuration
  Dual output: 3 A/3 A
  Parallel single output: 6 A
• Programmable switching frequency: 250 kHz to 1.2 MHz
• External synchronization input with programmable phase shift, or internal clock output
• Selectable PWM or PFM mode operation
• Adjustable current limit for small inductor
• External compensation and soft start
• Startup into precharged output

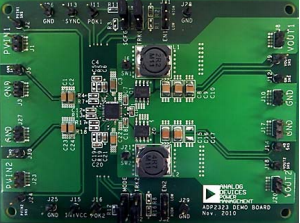

The ADP2323 evaluation board is a complete, dual, 3 A step-down regulator solution that allows users to evaluate the performance of the ADP2323 with a near ideal printed circuit board (PCB) layout.

The two pulse-width modulation (PWM) channels can be configured to deliver dual, 3 A outputs or a parallel-to-single, 6 A output. The switching frequency can be programmed between 250 kHz and 1.2 MHz, or it can be synchronized to an external clock with a programmed 60°, 90°, or 120° phase shift, which provides the possibility for a stackable multiphase power solution.

The outputs of the ADP2323 evaluation board are preset to 1.2 V and 3.3 V for Channel 1 and Channel 2, respectively. With the PWM mode selected, the switching frequency is set to 500 kHz. Different output voltage settings and configurations can be achieved by changing appropriate passive components or jumper settings. The ambient temperature operating range is −40°C to +85°C.

Full details on the ADP2323 dual regulator are provided in the ADP2323 data sheet, available from Analog Devices, Inc., which should be consulted in conjunction with this user guide.

• Two Complete Radios
  • 2-Tx, 2-Rx, 2-Observation
• Multiple Power Options
  • Wall Connected, Power over Ethernet, Battery
• Built in IMU and GPS for tracking
• Fully configurable and customizable software
