LT8672

新規設計に推奨

逆入力保護回路内蔵のアクティブ整流器コントローラ

データシート (Rev. E)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • オートモーティブ・アプリケーション向けのAEC-Q100に適合
  • –40Vまでの逆入力保護
  • ショットキー・ダイオードと比較して向上した性能
    • 消費電力を90%以上低減
    • 電圧降下を20mVに低減
  • 超高速過渡応答
    • 最大50kHzの6VP-Pを整流
    • 最大100kHzの2VP-Pを整流
  • 広い動作電圧範囲：3V～42V
  • 動作時の低自己消費電流：20µA
  • 低シャットダウン電流：3.5µA
  • 正確な1.21Vイネーブル・ピン閾値
  • 小型10ピンMSOPパッケージ、10ピン3mm × 2mm DFNパッケージ、3mm × 2mmサイドウェッタブルDFNパッケージ
LT8672
逆入力保護回路内蔵のアクティブ整流器コントローラ

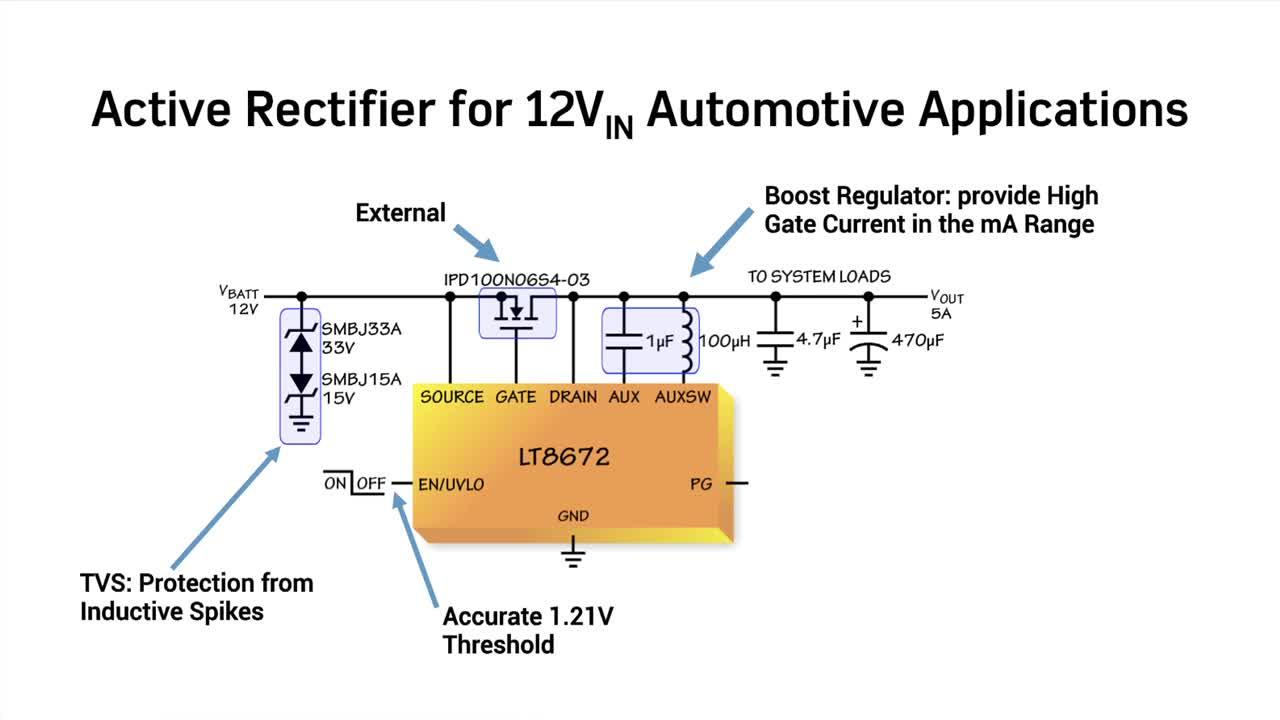

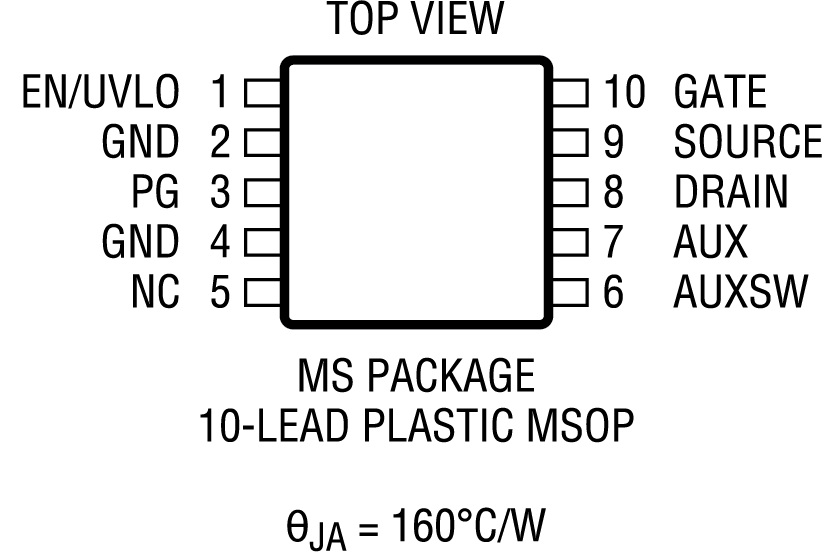

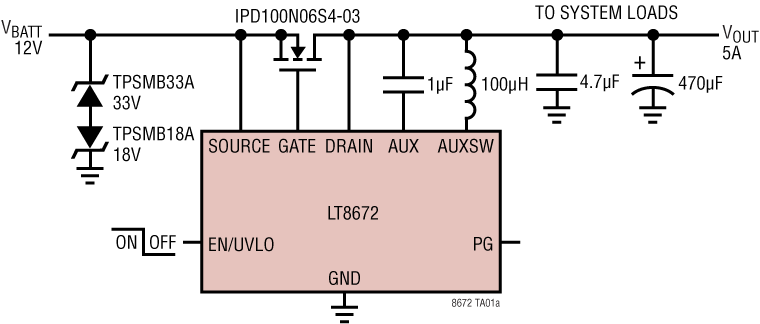

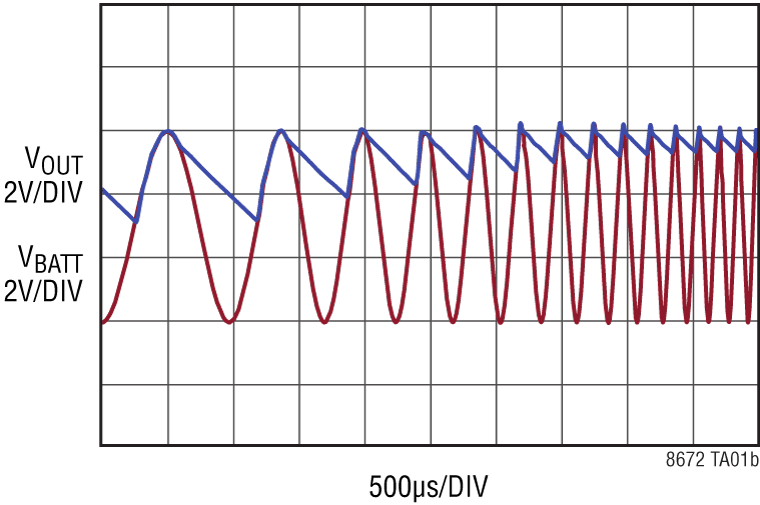

LT8672 Application Circuit LT8672 Pin Configuration LT8672 Pin Configuration LT8672 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

デザイン・ノート 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 2

下記製品はLTspiceで使用することが出来ます。:

  • LT8672
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
DC2548A

LT8672EMSデモ・ボード | VIN = –15V～35V、最大5Aの出力

今すぐ購入 詳細を表示

製品詳細

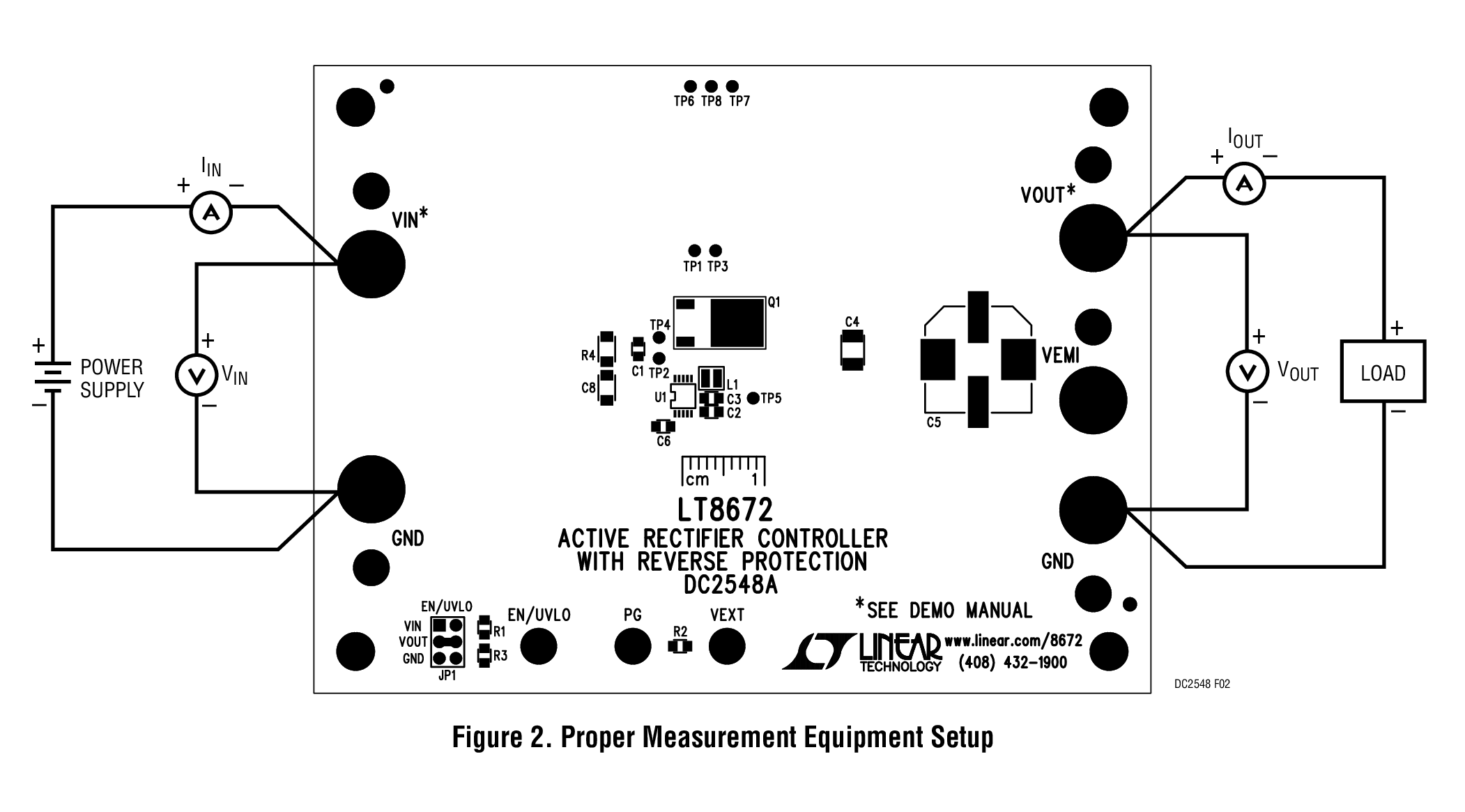

デモ回路2548Aは、LT8672を搭載した逆流防止機能付きのアクティブ整流器です。このデモ・ボードは5Aの負荷電流となるように設計されています。LT8672の入力電圧範囲は–40V～+42Vです。ボードでは、ICを入力での過電圧スパイクから保護するために2つのクランプ・ダイオード、D1とD2が使用されています。そのため、アプリケーションのDC入力電圧範囲は–15V～+35Vに制限されています。
DC2548A
LT8672EMSデモ・ボード | VIN = –15V～35V、最大5Aの出力

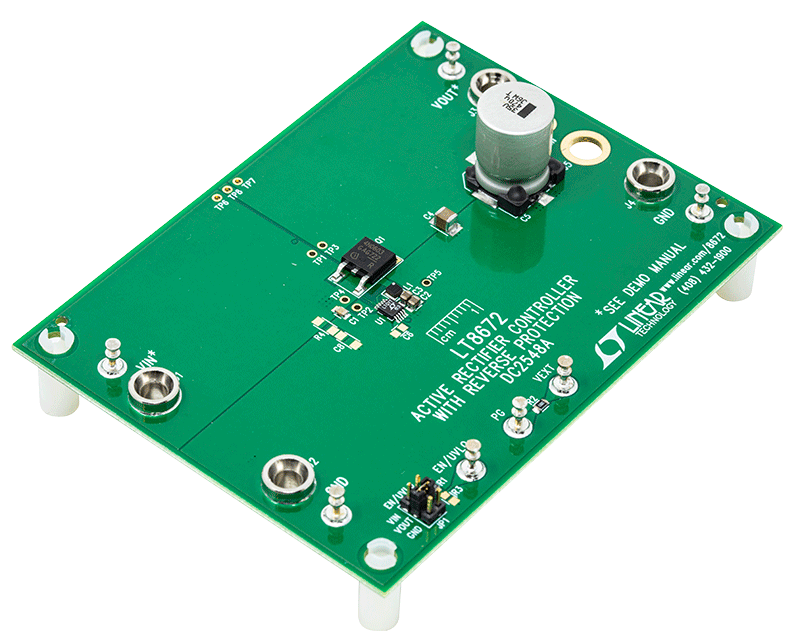

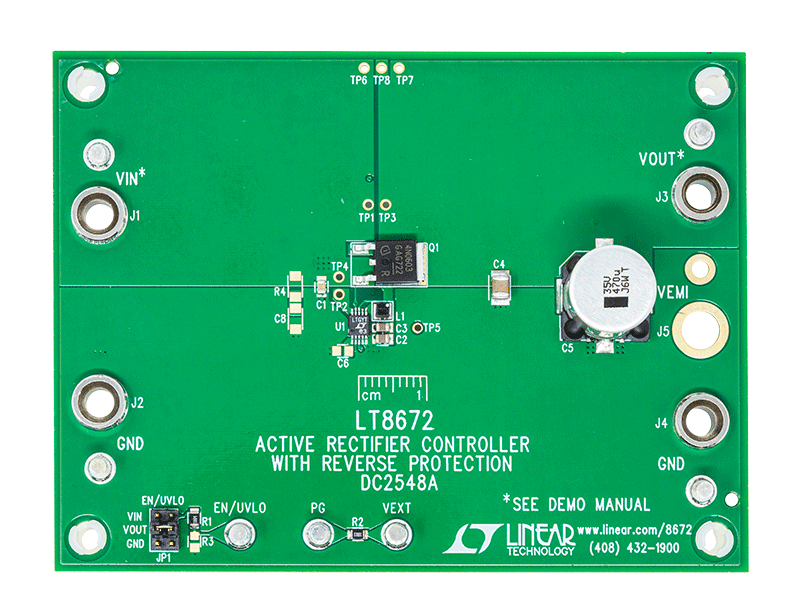

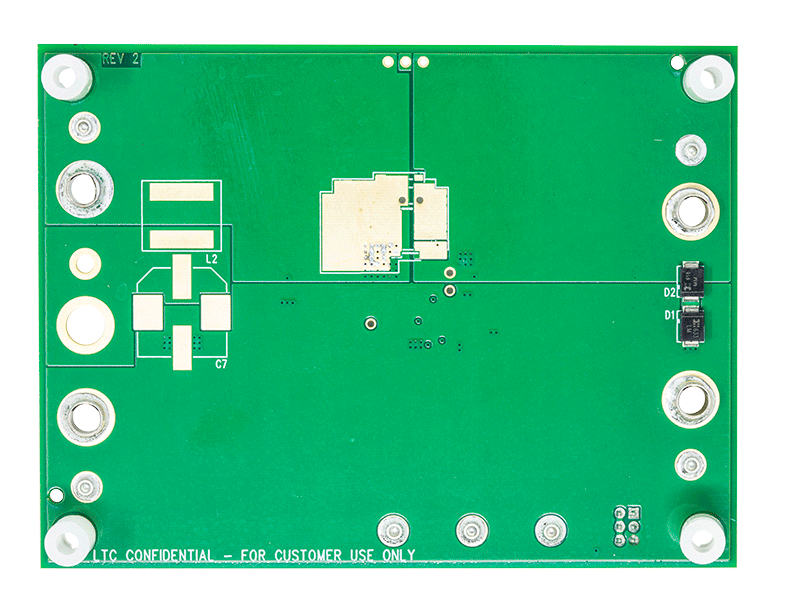

DC2548A Evaluation Board DC2548A Evaluation Board - Top View DC2548A Evaluation Board - Bottom View DC2548A

リファレンス・デザイン

Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Bottom View
Knightrider Zynq Ultrascale +MPSOC Power Tree
Knightrider Zynq Ultrascale+ MPSOC Circuits from the Lab®

Automotive ASIL-D Compliant Power Delivery Board

詳細なリファレンス・デザインを表示

機能と利点

Xilinx Zynq® UltraScale+™ devices are the industry’s only cost-optimized FPGAs based on an advanced, production-proven 16nm architecture for best-in-class performance/watt.

Analog Devices, Inc. supports ASIL-D compliant automotive power delivery solutions for the Xilinx Zynq UltraScale+ MPSOC. The Knightrider board demonstrates the best-in-class power management supporting ASIL-D compliant solutions for functional safety.

Monolithic solutions are used to power Xilinx FPGA and/or SoC rails as well as other system rails. These regulators are highly integrated discrete solutions optimized for cost, efficiency and foot print.

ADI provides supporting documentation including power schematics, layout, LTpowerPlanner® and applicable LTpowerPlay® configuration files to enable you to validate the power solution for your application seamlessly.

For a complete list power designs and use cases, please contact your local FAE.

Key Power for full management devices are used as follows:

  • LT8672
  • LTC4365
  • MAX20410
  • MAX20478
  • MAX20438
  • LTC3307
  • MAX25229
  • MAX17510
Knightrider Zynq Ultrascale+ MPSOC
Automotive ASIL-D Compliant Power Delivery Board
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Top View
Knightrider Zynq Ultrascale +MPSOC Automotive Power Delivery Board​ - Bottom View
Knightrider Zynq Ultrascale +MPSOC Power Tree
