54V, 140A DC/DC μModule Regulator with PMBus Interface

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • High Efficiency at High Frequency
    • Up to 93.8% Efficiency at 813kHz, 54VIN to 3.3VOUT
  • PMBus-Compliant I2C Serial Interface
    • Monitor Voltage, Current, Temperature and Faults
    • Internal EEPROM Fault Log Record
    • Digitally Programmable Control Loop Program Voltage, Current Limits, Soft-Start/Soft- Stop, Frequency Synchronization and Phasing, Power-Good, Warnings, and Faults
  • Wide Input Voltage Range: 45V to 65V
  • Output Voltage Range: 0.5V to 3.6V
  • Optimized for 45V to 65VIN to 3.3VOUT
  • ±0.5% Maximum DC Output Error with Differential Remote Voltage Sense
  • ±3% Current Readback Accuracy
  • Parallel and Current Share Multiple μModule ICs
  • 22mm × 24mm × 22mm Surface-Mounted Package
LTP8802A-1B
54V, 140A DC/DC μModule Regulator with PMBus Interface

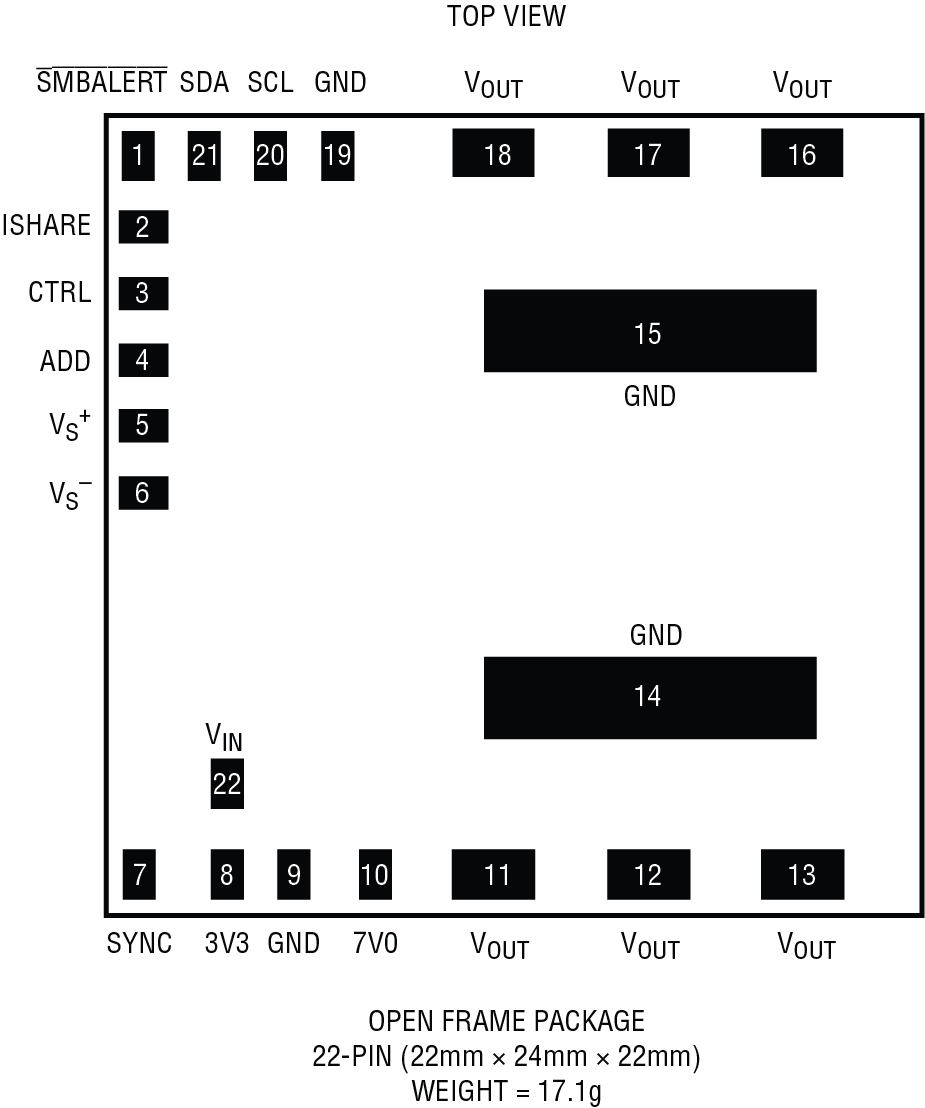

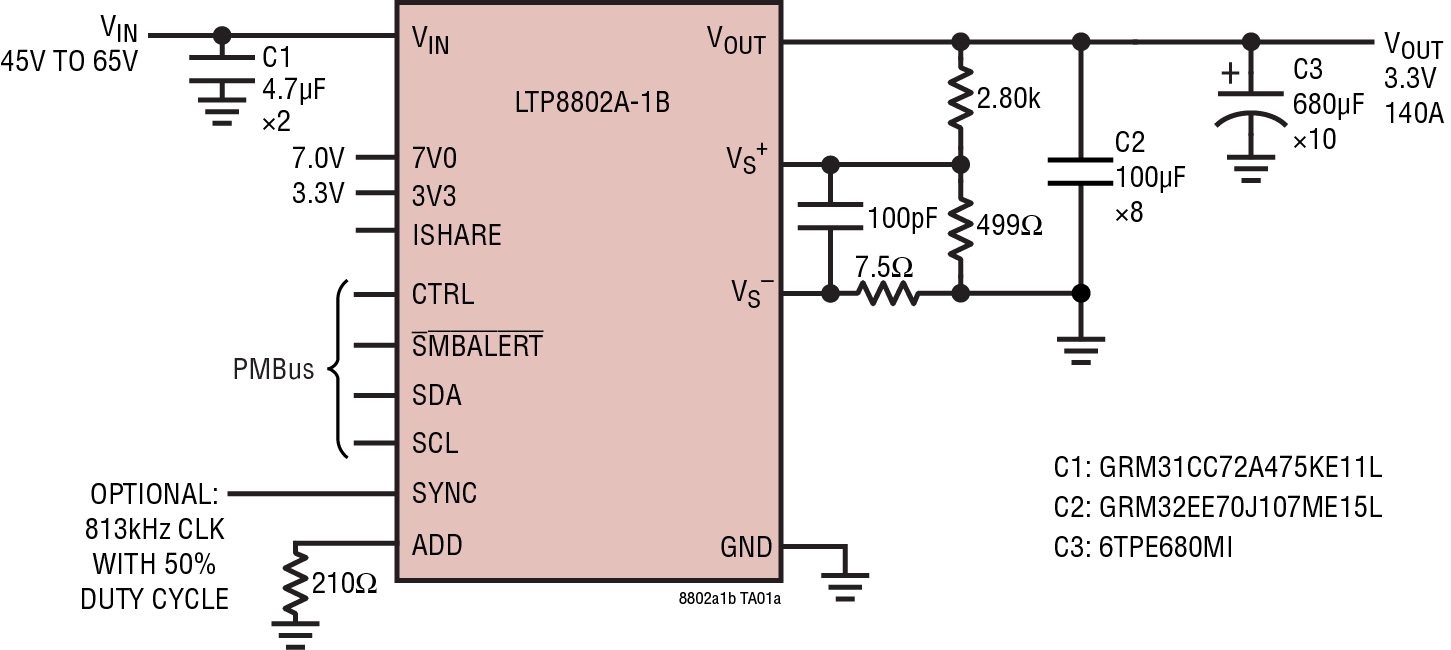

LTP8802A-B Typical Application LTP8802A-B Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTpowerPlay®

LTpowerPlay® は、旧リニアテクノロジーのデジタル・パワー・マネージメント（PSM）製品をサポートする強力なWindowsベースの開発環境です。

ツールを開く

評価用キット

eval board
schematic 1
schematic 2
schematic 3
DC3190B-F

LTP8802A-1B | PMBusインターフェースを備えた、54V入力、大電流DC/DC電源μModule

今すぐ購入 詳細を表示

製品詳細

デモ回路3190B-Fは大電流、高密度、高効率のオープンフレームμModule®レギュレータで、入力範囲は45V～65Vです。DC3190B-Fデモ・ボードには、デジタル・パワー・システム・マネージメント（PSM）によって54V配電アーキテクチャからマイクロプロセッサに3.3Vの電圧を供給するLTP8802A-1B μModuleレギュレータが搭載されています。DC3190B-Fデモ・ボードの最大出力電流は140Aです。詳細については、LTP8802A-1Bのデータシートを参照してください。

DC3190B-Fは、デフォルト設定まで電力を供給し、シリアル・バス通信を必要とせずに設定抵抗に基づいて電力を生成します。これにより、DC/DCコンバータを簡単に評価できます。DC3190B-Fの幅広いパワー・システム・マネージメント機能を十分に調べるには、グラフィカル・ユーザ・インターフェース（GUI）ソフトウェアLTpowerPlay®をPCにダウンロードし、アナログ・デバイセズのI2C/SMBus/PMBusドングルDC1613A を使用してボードに接続します。LTpowerPlayを使用すると、部品をオンザフライで再設定したり、設定をEEPROMに保存したり、電圧、電流、温度、故障ステータスの遠隔測定を表示したりできます。

LTpowerPlay GUIのダウンロード

このソフトウェアはLTpowerPlayからダウンロードできます。

LTpowerPlayの詳細と手順については、LTP8802A-1Bクイック・スタート・ガイドでLTpowerPlay GUIを参照してください。
DC3190B-F
LTP8802A-1B | PMBusインターフェースを備えた、54V入力、大電流DC/DC電源μModule

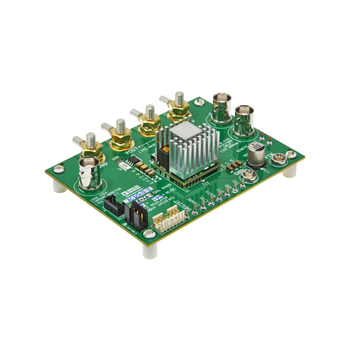

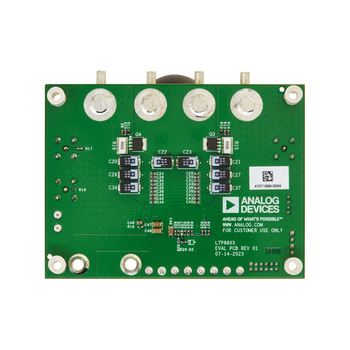

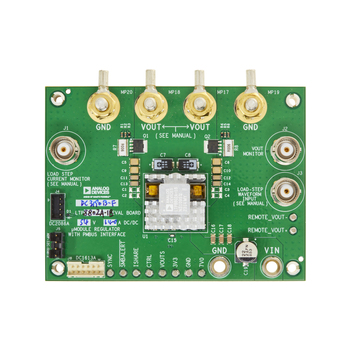

DC3190B-F Angle evaluation board DC3190B-F Top evaluation board DC3190B-F Bottom evaluation board
