MAX9295D

製造中

GMSL1互換性を備えたGMSL2デュアルCSI-2シリアライザ

データシート (Rev. 6)

製品セレクション・テーブル

製品モデル: 4
1Ku当たりの価格: 価格は未定

Viewing:

製品の詳細

デュアル4レーンMIPI CSI-2 v1.3ポート
- MIPI D-PHY v1.2（80Mbps）
- レーンあたり2.5Gbps
- 4チャンネルCSI-2仮想チャンネルのサポート
- RAW8/10/12/14/16/20、RGB565/666/888、YUV8/10ビットの各データ・タイプのサポート
- GMSL2モードのCSI-2入力は、ビデオのタイミングと解像度が異なるカメラからデータを受信可能
- CSI-2 ECCおよびチェックサム・エラーの検出とフラグ通知
- CSI-2レーンの再割り当てと極性反転
3/6Gbpsの選択可能なGMSL2または下位互換性のあるGMSL1モード
- GMSL2デシリアライザをGMSL1モードで使用した場合、最大4.5Gbpsで動作
- 小型のパワーオーバーケーブル（PoC）フィルタに適した187.5Mbpsの逆方向リンク
- 順方向および逆方向チャンネルのPRBS（シリアル・リンクのビット・エラー・レート（BER）テスト用）
- 連続リンクマージン診断のための逆方向チャンネル・アイオープニング・モニタ
- 逆方向チャンネルのアダプティブ・イコライゼーションにより、複数のインライン・コネクタを備えた15mを超える同軸ケーブルの使用が可能
- クロス・ポイント・スイッチが、任意のデシリアライザ出力順序に入力を再マッピング

ASILに関連した機能安全特性（GMSL2）
- ASIL B準拠
- サイドチャンネル・データ（I²C、UART、SPI、GPIO）の16ビット巡回冗長検査（CRC）保護とエラー検出時の再送信
- （オプション）ビデオライン・データの32ビットCRC保護
- ビデオ・ウォーターマークの挿入と検出
デバイス構成と周辺機器との通信のための同時サイド・チャンネル
- GMSL2：I²C/UART、デュアル・パススルーI²C/UART、SPI、GPIO、レジスタプログラマブルGPIO
- GMSL1：I²C/UART、トンネル型GPI-GPOおよびCNTLリンク、レジスタプログラマブルGPIO
- ハードウェアにより選択可能な4つのデバイス・アドレス
3つの内部電源電圧モニタと3つの外部電源電圧モニタ
50Ω同軸ケーブルまたは100Ω STP
スペクトラム拡散によるEMI低減を設定可能
露出パッドとウェッタブル・フランクを備えた7mm x 7mm TQFNパッケージ
動作温度：-40°C～+105°C
AEC-Q100 Grade 2

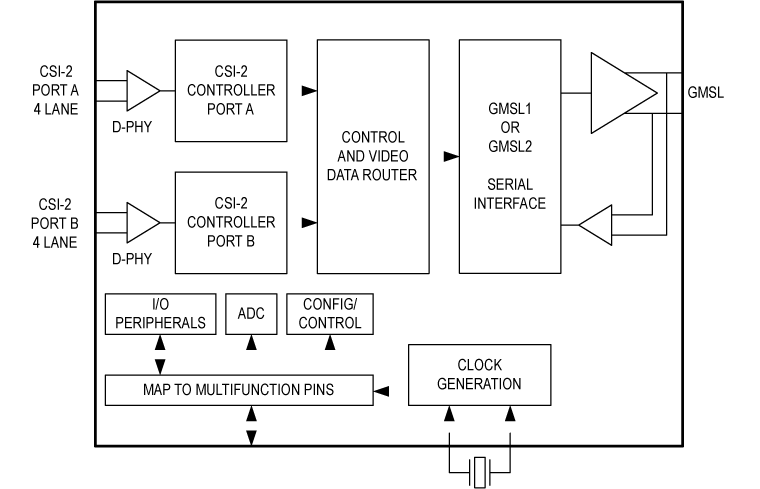

MAX9295Dは、コントロールチャンネル・データを送受信しながら、シングルポートまたはデュアルポートのMIPI CSI-2データ・ストリームをGMSL2™またはGMSL1™に変換することで、長さ15mを超えるケーブルで順方向ビデオ・データと双方向制御データの全二重単線伝送を可能にします。GMSL2モードでは、順方向では3Gbpsまたは6Gbps、逆方向では187.5Mbpsの固定レートでデバイスが動作します。GMSL1モードでは、MAX9295Dを、第1世代の3.12Gbpsまたは1.5Gbps GMSL1デシリアライザと組み合わせて使用するか、GMSL1モードに設定されたGMSL2デシリアライザと組み合わせて最大4.5Gbpsで動作させることができます。動作は-40°C～+105°Cの車載温度範囲で仕様規定されており、このデバイスはAEC-Q100 Grade 2認定を受けています。ケーブルは同軸またはシールド・ツイスト・ペア（STP）にすることができます。

表1. 最大ケーブル長と減衰量の関係（代表値）
	3.2mm Ø 50Ω同軸、発泡誘電体	2.7mm Ø 50Ω同軸、固体誘電体	100Ωシールドツイスト・ペア、AWG26
3GHzでの減衰量（代表値、室温）	0.9dB/m	1.6dB/m	1.8dB/m
3GHzでの減衰量（最大値、経年値、+105°C）	1.1dB/m	2.0dB/m	2.2dB/m
GMSL順方向/逆方向データレート	+105°Cでの最大ケーブル長（代表値）
3Gbps/187.5Mbps	20m	10m	11m
6Gbps/187.5Mbps	15m	9m	8m

アプリケーション

共配置されるセンサー
ステレオ・カメラ
サイド・ミラー
レーダー
LiDAR

製品モデル: 4
1Ku当たりの価格: 価格は未定

ドキュメント

データシート 2

MAX9295D: GMSL2 Dual CSI-2 Serializer with GMSL1 Compatibility Data Sheet (Rev.6) 04/04/2024
- Errata for MAX9295D (Rev.1)

MAX9295D: GMSL1 との互換性を備えたGMSL2 デュアルCSI-2 シリアライザデータシート (Rev.6) 04/04/2024
- Errata for MAX9295D (Rev.1)

ユーザ・ガイド 4

GMSL2 Channel Specification User Guide (Rev.1) 10/17/2023

GMSL2 General User Guide (Rev.1) 08/14/2024

Public GMSL2 Hardware Design and Validation Guide (Rev.2) 04/03/2024

MAX9295D User Guide (Rev.0) 04/09/2024

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
MAX9295DGTM/V+	48-LFCSP-7X7X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX9295DGTM/V+T	48-LFCSP-7X7X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX9295DGTM/VY+	48-LFCSP_SS-7X7X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys
MAX9295DGTM/VY+T	48-LFCSP_SS-7X7X0.75	Material Declaration Reliablity Data	Ultra Librarian SamacSys

製品モデル	製品ライフサイクル	PCN

4 10, 2020 - 1950 ASSEMBLY
		pcn_1950
MAX9295DGTM/V+	製造中
MAX9295DGTM/V+T	製造中

これは最新改訂バージョンのデータシートです。

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
スイッチング・レギュレータ＆コントローラ 4
MAX20049	新規設計に推奨	柔軟な、小型クワッド電源、2.2MHz、500mAバックコンバータおよびデュアルLDO内蔵、車載カメラモジュール用
MAX25249	新規設計に推奨	4出力ミニPMIC、カメラアプリケーション用
MAX25250	新規設計に推奨	4出力ミニPMIC、カメラ・アプリケーション用
MAX25252	新規設計に推奨	次世代カメラ・センサー向けの正確な温度監視機能を備えた5出力ASIL BパワーマネジメントIC

評価用キット

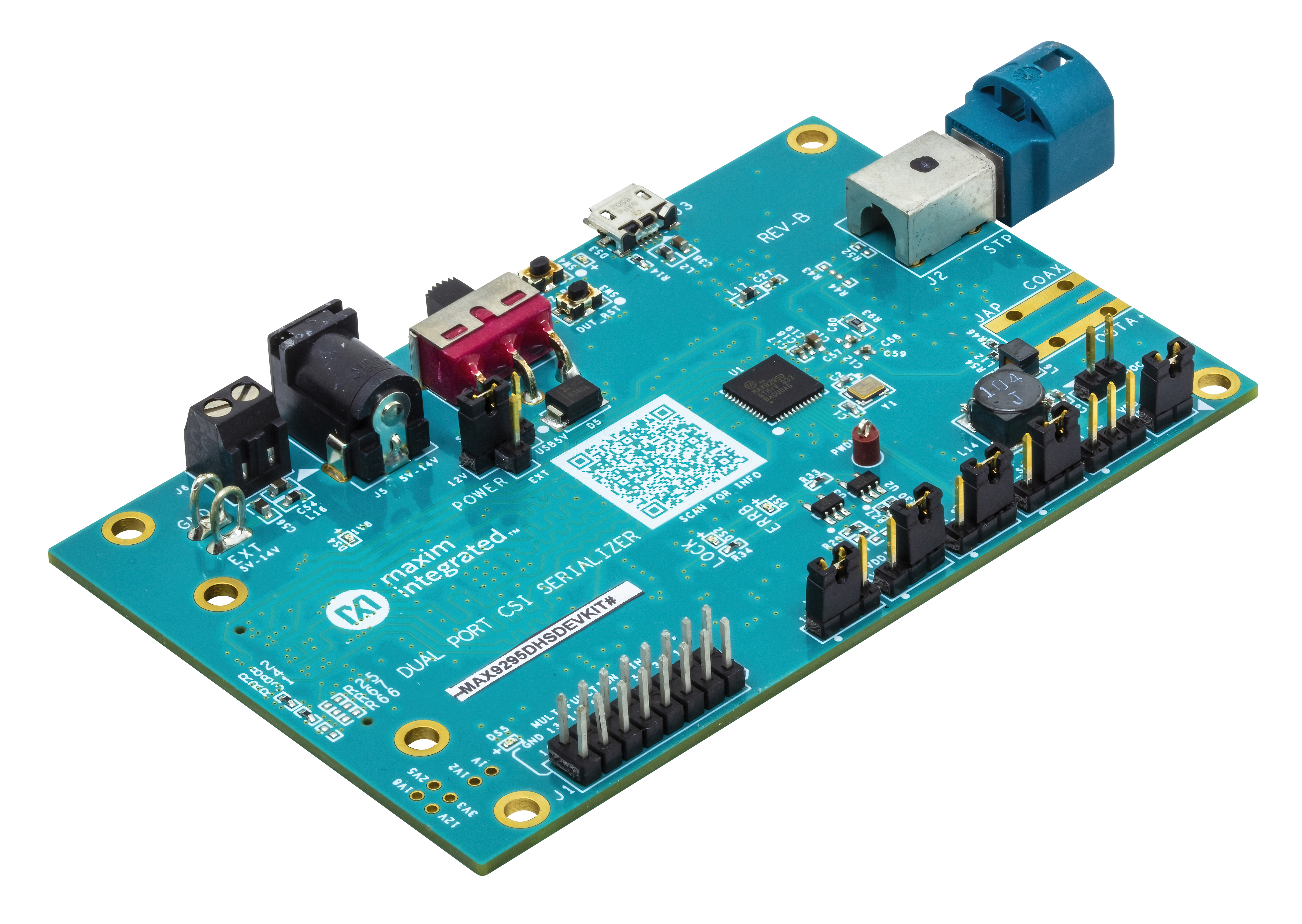

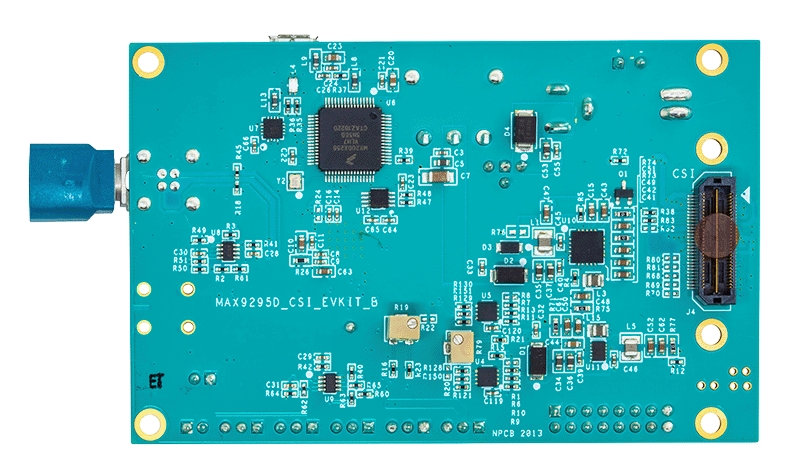

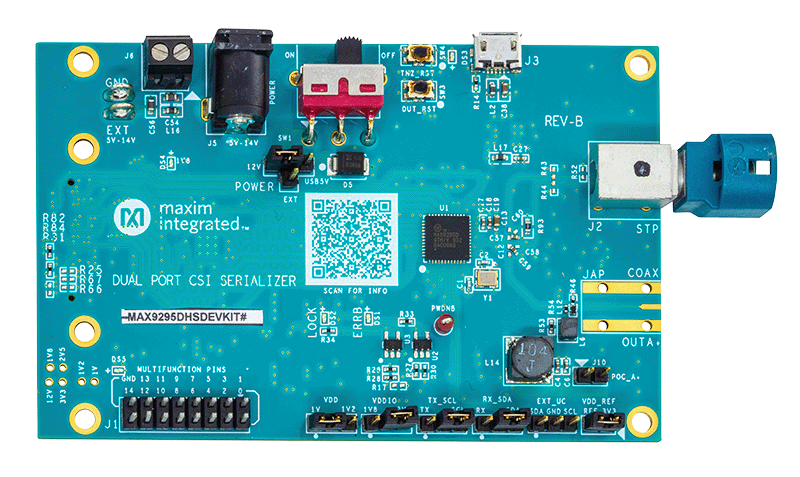

MAX9295D Coax/HSD Evaluation Kit
