ADSP-SC598

推荐新设计使用

高达 1 GHz 的双核 SHARC+ DSP，集成 Arm® Cortex®-A55

产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

SHARC+ Core 基础设施

  • 800 MHz（最大值）或 1 GHz（最大值）内核时钟频率
  • 两个 640KB 片内 1 级 (L1) SRAM 存储器（具有奇偶校验功能）可增强低延迟性能
  • 32 位、40 位和 64 位浮点支持
  • 32 位固定点
  • 对字节、短字、字、长字寻址

Arm 内核基础架构

  • 1.2 GHz Arm Cortex-A55（具有 Neon/FPU）
  • 32 kB/32 kB L1 指令/数据缓存
  • 256 kB L2 缓存

存储器

  • 2048 KB 片内 2 级 (L2) SRAM，具有 ECC 保护功能 - 在许多用例中无需外部存储器
  • 3 级 (L3) 接口已针对低系统功耗进行优化，可为 DDR3（支持以 1.35 V 工作的 DDR3L 套件）提供 16 位接口

16 位 DDR/DDR3L 存储器控制器

  • 针对 DDR3L 的 1.35V 支持

高级硬件加速器

  • 增强的 FIR/IIR 加速引擎以内核时钟频率运行，以增加处理能力
  • 具有 OTP 的安全加密引擎

强大的直接存储访问系统

创新型数字音频接口 (DAI) 包括：

  • 8 个全 SPORT 接口（提供 TDM 和 I2S 模式）
  • 2 个 S/PDIF Rx/Tx、8 个 ASRC 对
  • 8 个精密时钟发生器
  • 2 个四通道 PDM 麦克风输入
  • 40 个缓冲区

其他外设连接/接口

  • 1 个 eMSI (SDIO/eMMC)
  • 2 个四通道 SPI、1 个八通道 SPI
  • MLB 3 引脚/6 引脚
  • 6 个 I2C、3 个 UART
  • 2 个链路端口
  • 16 个通用定时器、1 个通用计数器
  • 3 个监控定时器
  • ePPI
  • USB 2.0 HS OTG 控制器
  • 10/100 EMAC
  • 带 AVB 的 10/100/1000 EMAC 和 1588
  • 2 个 CAN FD
  • 8 通道 12 位管理 ADC
  • 135 个 GPIO 引脚、40 个 DAI 引脚
  • 热传感器

封装

  • 17mm x 17mm（0.8mm 间距）400 焊球 CSP_BGA

其他特性

  • 安全和保护
    • 加密硬件加速器
    • 快速安全引导，支持 IP 保护
  • 增强的 FIR 和 IIR 加速器，运行频率高达 1 GHz
  • 通过 AEC-Q100 汽车应用认证
ADSP-SC598
高达 1 GHz 的双核 SHARC+ DSP，集成 Arm® Cortex®-A55
ADSP-SC595/SC596/SC598 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

应用笔记 13

处理器手册 2

集成电路异常 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

中间件 1

工具及仿真模型

热模型 1

BSDL 模型文件 1

IBIS 模型 1

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-MELODY-9

EVAL-MELODY-9 Evaluation Board

立即购买 更多内容

特性和优点

  • HDMI input and output with HDCP 2.1 technology support
  • Audio decoding and processing using the ADSP-21593 on the EV-21593-SOM
  • Differential line level analog audio output
These boards contain an integrated circuit that requires the recipient to be a licensee of HDCP technology. Please contact your local sales office for more information.

产品详情

The EVAL-MELODY-9 board is a platform that allows users to evaluate Analog Devices, Inc., products intended for decoding high quality, digital audio signals.

The EVAL-MELODY-9 board includes a Blackfin® ADSP-BF524 processor for system control and connectors to attach the EV-21593-SOM with the ADSP-21593, which is a SHARC+® single core, high performance, digital signal processor (DSP) for audio decoding. The evaluation board also includes the ADV7672 High- Definition Multimedia Interface (HDMI®) transceiver with High-bandwidth Digital Content Protection (HDCP) 1.4/2.2/2.3 technology. To order the EVAL-MELODY-9 board, the user must be licensed for the HDCP 2.3 technology.

Full specifications for the ADSP-21593 are listed in the ADSP-21593 data sheet. Full specifications for the ADSP-BF524 are listed in the ADSP-BF524 data sheet. Consult the data sheets in conjunction with this user guide when using the EVAL-MELODY- 9 board.

These boards contain an integrated circuit that requires the recipient to be a licensee of HDCP technology. Please contact your local sales office for more information.

eval board
schematic 4
schematic 5
schematic 6
EV-SC598-SOM

系统化模块(SOM)板用于评估ADSP-SC596/8 SHARC+®音频处理器

立即购买 更多内容

特性和优点

  • 集成Arm® Cortex®-A55的ADSP-SC598双核SHARC+音频处理器
  • 4Gb DDR3 (933 MHz)
  • 512 Mb四通道SPI闪存
  • 8 GB eMMC
  • 基于LT元件的电源解决方案
  • FTDI USB转UART
  • USB 3.0功率传输
  • 调试接口(JTAG)
  • SOM接口连接器
  • CCES套件许可证

产品详情

EV-SC598-SOM可对 ADSP-SC59x系列 (ADSP-SC596/ADSP-SC59) SHARC音频处理器进行设计评估和快速原型制作。它提供了易于使用的即插即用型参考设计，具有扩展能力，能够在发布处理器之前与定制硬件接口。将EV-SC598-SOM板插入 EV-SOMCRR-EZKIT 载波板时，构成的EZ-KIT®评估系统可用于快速轻松地评估处理器内核和系统外设/接口。

EV-SC598-SOM可对各种应用进行快速原型制作，包括沉浸式3D音效和个人音频区(PAZ)、汽车主动降噪和路噪降噪(ANC/RNC)、基于语音的用户界面和车内通信(ICC)、发动机声音合成(ESS)和电动车辆警告音响系统(EVWSS/AVAS)。其他应用包括专业音频和条形音箱/家庭AVR（带3D对象和多声道音频）以及增强会议系统。ADI提供几个软件模块（例如，AEC/NR、麦克风波束形成、音调调整、谐波发生器、波播放器等）以及可获得许可的完整软件解决方案，用户可借助这些产品开发/评估其音频和语音处理应用程序。ADI还提供对ADI SHARC处理器系列获得许可的第三方环绕声解决方案。更多信息请访问 ADI软件解决方案 页面。

EV-SC598-SOM模块利用 CrossCore® Embedded Studio (CCES)开发工具，有助于开发人员加快产品上市。该开发环境有助于先进应用代码开发和调试，例如：

  • 创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序
  • 在应用程序中加载、运行、步进、停止和设置断点
  • 读写数据和程序内存
  • 读写内核和外设寄存器

eval board
schematic 7
schematic 8
schematic 9
ADZS-ICE-1500

USB-Based JTAG Emulator for SHARC+ and SHARC-FX Processors

立即购买 更多内容

特性和优点

  • JTAG support for multi-core SHARC+ and SHARC-FX with ARM
  • Plug-n-Play, USB 2.0 compliant
  • USB bus-powered device
  • Windows® 10 compatible
  • Multiple processor I/O voltage support: 1.8V and 3.3V
  • Multiprocessor support
  • JTAG clock operation of 5 MHz
  • Multi-colored LED for enhanced status indication
  • Software controlled target reset to support remote debug

产品详情

The Analog Devices ICE-1500 emulator facilitates the creation, test, and debug of advanced applications on Analog Devices Processors and DSPs. Working in tandem with the CrossCore® Embedded Studio development environment, this emulator provides state-of-the-art support for Analog Devices' SHARC processors with optional integrated Arm cores (ADSP-SC5xx/215xx and beyond).
EVAL-MELODY-9
EVAL-MELODY-9 Evaluation Board

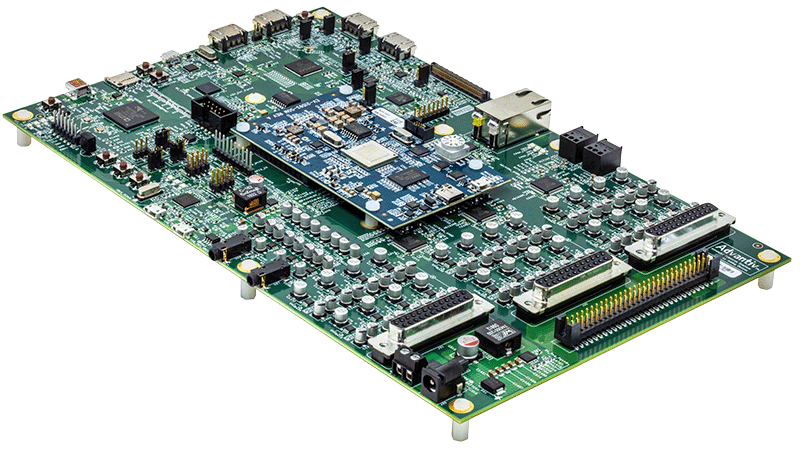

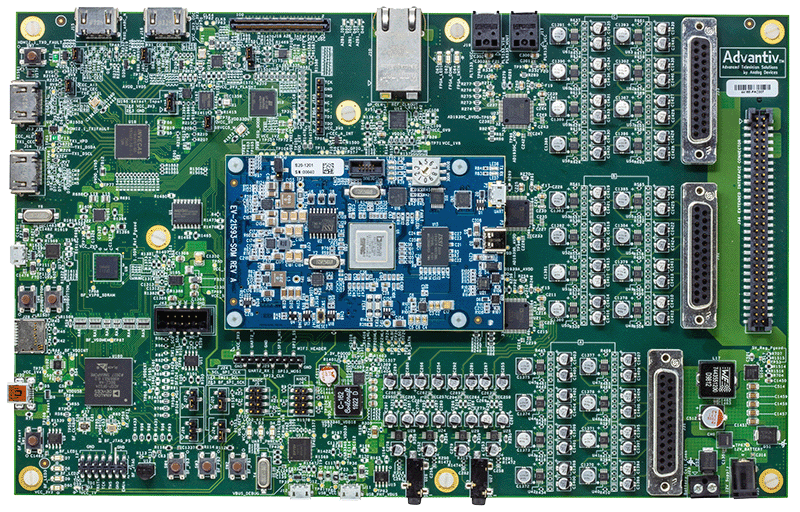

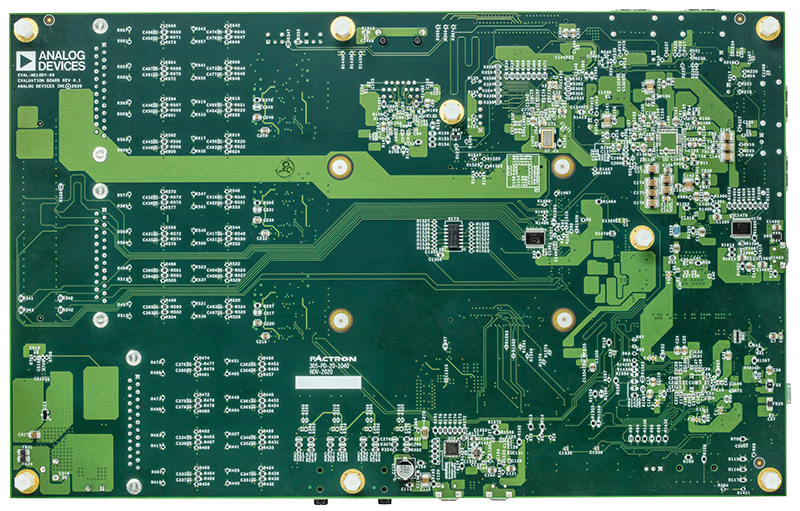

EVAL-MELODY-9 Angle View EVAL-MELODY-9 Top EVAL-MELODY-9 Bottom View
EV-SC598-SOM
系统化模块(SOM)板用于评估ADSP-SC596/8 SHARC+®音频处理器
EV-SC598-SOM Evaluation Board EV-SC598-SOM Evaluation Board - Top View EV-SC598-SOM Evaluation Board - Bottom View
ADZS-ICE-1500
USB-Based JTAG Emulator for SHARC+ and SHARC-FX Processors
ADZS-ICE-1500 Board Photo Angle View ADZS-ICE-1500 Board Photo Top View ADZS-ICE-1500 Board Photo Bottom View
