ADP151

製造中

超低ノイズ、200mA、CMOSリニア電圧レギュレータ

データシート (Rev. J)
製品セレクション・テーブル
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 超低ノイズ：9μV（実効値）
  • ノイズ・バイパス・コンデンサは不要
  • 1μFのセラミック入出力コンデンサによる安定動作
  • 最大出力電流：200mA
  • 入力電圧範囲：2.2V～5.5V
  • 低静止電流
    • IGND = 10μA（IOUT = 0μA）
    • IGND = 265μA（IOUT = 200mA）
  • 低シャットダウン電流：<1μA
  • 低ドロップアウト電圧：IOUT = 200mAで135mV
  • 初期精度：±1%
  • 電源ライン、負荷、温度に対する初期精度：±2.5%
  • 固定出力電圧モデルの16のオプション：1.1V～3.3V
  • 10kHzで70dBのPSRR性能
  • 電流制限と熱過負荷保護
  • 論理制御が有効
  • EN入力にプルダウン抵抗を内蔵
  • 5ピンTSOTパッケージ
  • 6ピンLFCSPパッケージ
  • 4ボール、0.4mmピッチWLCSP
  • AEC-Q100、オートモーティブ・アプリケーション向けの性能を評価済み
ADP151-EPは防衛および航空宇宙アプリケーションに対応します（AQEC規格）
  • ダウンロード：ADP151-EPデータシート（pdf）
  • 防衛温度範囲（−55°C～+125°C）
  • コントロールされた製造ベースライン
  • 組み立て／テスト工場は1箇所に限定
  • 製造工場は1箇所に限定
  • 製品の変更通知機能を強化
  • 要求に応じて品質評価データを入手可能
  • V62/12666 DSCC図面番号
ADP151
超低ノイズ、200mA、CMOSリニア電圧レギュレータ

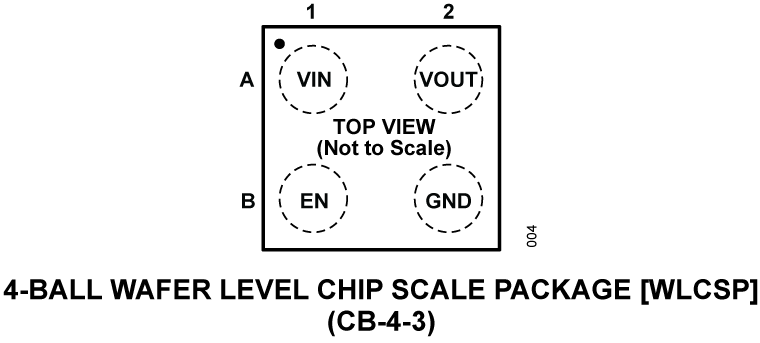

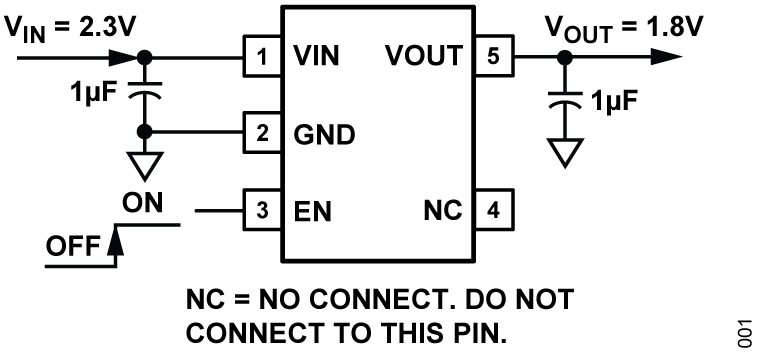

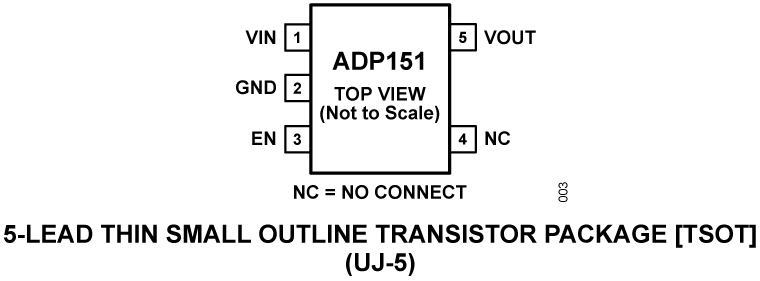

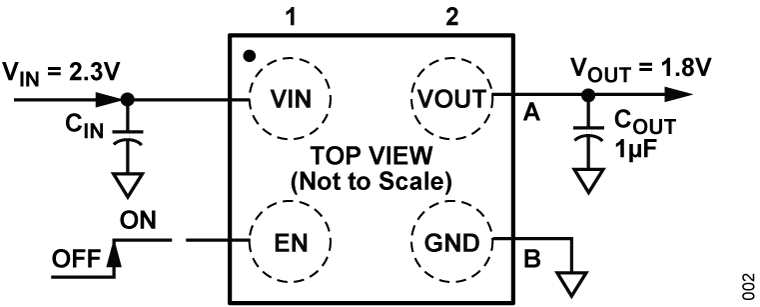

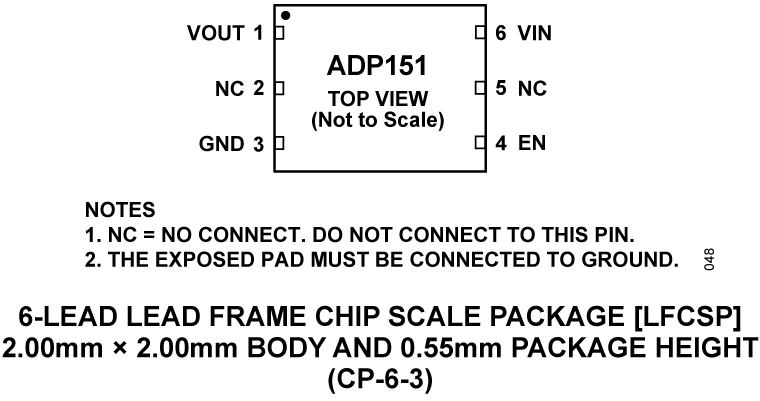

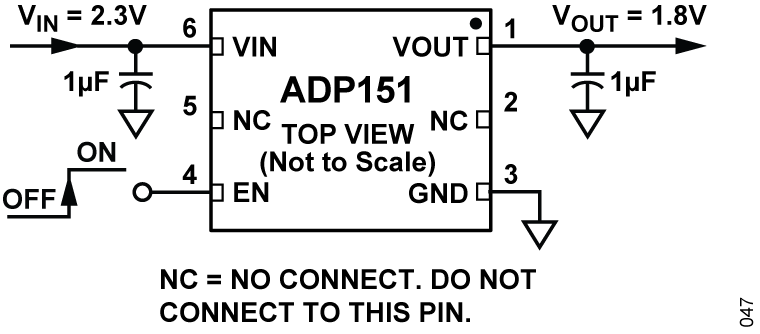

ADP151 Pin Configuration ADP151 Pin Configuration ADP151 Pin Configuration ADP151 Application Circuit ADP151 Application Circuit ADP151 Application Circuit
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 4

ユーザ・ガイド 2

アプリケーション・ノート 2

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADM7160
新規設計に推奨 リニア・レギュレータ、200 mA、超低ノイズ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • ADP151-1.1
  • ADP151-1.2
  • ADP151-1.5
  • ADP151-1.8
  • ADP151-2.5
  • ADP151-2.6
  • ADP151-2.75
  • ADP151-2.8
  • ADP151-2.85
  • ADP151-3.0
  • ADP151-3.3
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
AD-FMCOMMS1-EBZ

ワイヤレス通信用FPGAメザニン・カード

今すぐ購入 詳細を表示

機能と利点

  • 回路図、レイアウト、部品表、ガーバー・ファイル、HDL、Linux®ドライバ、IIOオシロスコープ、VisualANALOGを含む
  • FMC互換のフォーム・ファクタ
  • FMCコネクタから給電
  • 完全同期機能を備えた、ADC用チャンネル1つとDAC用チャンネル1つを装備

製品詳細

このボードの注文受付は終了しています。

AD-FMCOMMS1-EBZは、新世代の高速データ・コンバータをご紹介するために設計された、高速アナログ・モジュールです。AD-FMCOMMS1-EBZは、FPGAベースの計算集中型無線アプリケーションに幅広く対応するアナログ・フロントエンドを提供します。

AD-FMCOMMS1-EBZは、調査／研究／産業／防衛アプリケーションに幅広く対応する、アナログ・フロントエンド用ハードウェア・プラットフォームです。AD-FMCOMMS1-EBZは、400MHz～4GHzのRFアプリケーションに対応します。モジュールは幅広い周波数に合わせてソフトウェアからカスタマイズ可能で、ハードウェアを変更することなく、GPSまたはIEEE 1588との同期、MIMO構成のためのオプションを提供します。

Xilinx ZYNQ®ソフトウェア無線キットと組み合わせると、AD-FMCOMMS1-EBZはベースバンドからRFまでの物理層で、多彩なワイヤレス通信機能を提供できるようになります。最大4GBのフラッシュ・ストレージ容量、512MBのRAM、ギガビット・イーサネット・インターフェース（ベース・プラットフォームにより異なる）、AD-FMCOMMS1-EBZ用Linuxイメージなど、必要なものが全て揃っているため、簡単に使い始められます。このプラットフォームは、多くのアプリケーションやデータのストリーミングに対応できるだけの十分な柔軟性と、伝送されたRFデータを分析するための標準的なウェブ・インターフェースを提供します。

アプリケーション

  • 電子テスト／計測用装置
  • 汎用ソフトウェア無線
  • レーダー・システム
  • 超広帯域衛星レシーバー
  • ポイントtoポイント通信システム

eval board
schematic 2
EVAL-ADP151

ADP151評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 組み立てと試験が完了した評価用ボード、キットごとに2つ
  • キットごとにフルセットのIC電圧オプション
  • 別々の帯電防止袋に入った各IC電圧オプションの3つのサンプル
  • すべてのIC電圧オプションを素早く評価できるキット
  • 製品ファミリごとに1つのキットの注文のみが必要

製品詳細

この製品は、特定の電圧または特定の機能での個別の評価用ボードとRedyKit&を備えています。RedyKitは、組み立てと試験の完了した2つの評価用ボードとICレギュレータ用のフルセット製品（電圧）オプションを提供することで、製品評価を簡素化します。すべてのICオプションは、各ジップトップ式帯電防止袋にアナログ・デバイセズの部品番号がはっきりと印刷された状態で仕分けされてキットに格納されています。

単電源、電圧計、電流計、負荷抵抗を用意するだけで、ラインと負荷のレギュレーション、ドロップアウト、グラウンド電流などの簡単なデバイス測定が可能です。

AD-FMCOMMS1-EBZ
ワイヤレス通信用FPGAメザニン・カード
AD-FMCOMMS1-EBZ Block Diagram
EVAL-ADP151
ADP151評価用ボード
eval-image-unavailable

リファレンス・デザイン

CN-0537 Block Diagram
CN-0537 Block Diagram
EVAL-CN0537-ARDZ - Angle View
EVAL-CN0537-ARDZ - Top View
CN0537 Circuits from the Lab®

UL-217煙検出器用モジュール（不要ソース除去機能付き）

詳細なリファレンス・デザインを表示

機能と利点

CN0537のリファレンス設計には、煙／火災検出アプリケーション開発を加速するよう設計された、データおよびソフトウェアが完備されています。

データ・パッケージ（EVAL-CNO537-DATA）は、独自のアルゴリズム開発を希望する方々向けに、UL-217認証取得機関で収集された、煙に関する広範なデータ・セット（1000+）を提供します。初期化、キャリブレーション、環境補償、データ前処理のための、CN0537ソース・コードを含んでいます（検出アルゴリズムを除く）。

アルゴリズム・パッケージ（EVAL-CN0537-ALGO）には、データ・パッケージのすべてに加えて、UL認証取得済みの煙検知アルゴリズムと、これに関連するアルゴリズム・プロジェクト・ファイルが含まれています。

使用製品

資料

設計および組み込みツール

ビデオ

  • lazy blur
    VIDEO · 2020-09-29 02:12
    CN0537: Smoke Detection Reference Design to Meet New Smoke Regulations
  • lazy blur
    VIDEO · 2020-12-07
    CN0537: UL-217 煙感知器 リファレンスデザイン データ 、 ソフトウェア 、 アルゴリズム
Block Diagram of the Translation Loop Synthesizer
Block Diagram of the Translation Loop Synthesizer
EVAL-CN0369-SDPZ PCB Photo
CN0369 Circuits from the Lab®

低位相ノイズのトランスレーション・フェーズ・ロック・ループ・シンセサイザ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 変換ループ・シンセサイザ
  • 5 GHz ～ 5.4 GHz の RF 出力
  • 低位相ノイズ
CN0190 Circuits from the Lab®

堅牢な、6 V ～14 V入力、多電圧、高効率、25Wユニバーサル電源モジュール ※Rev.０を翻訳したものです。新ver.は英語資料をご覧ください。

詳細なリファレンス・デザインを表示

機能と利点

  • 12種類の電源レールと出力電流
  • 過大電圧、過大電流の検出と保護
CN0308 Circuits from the Lab®

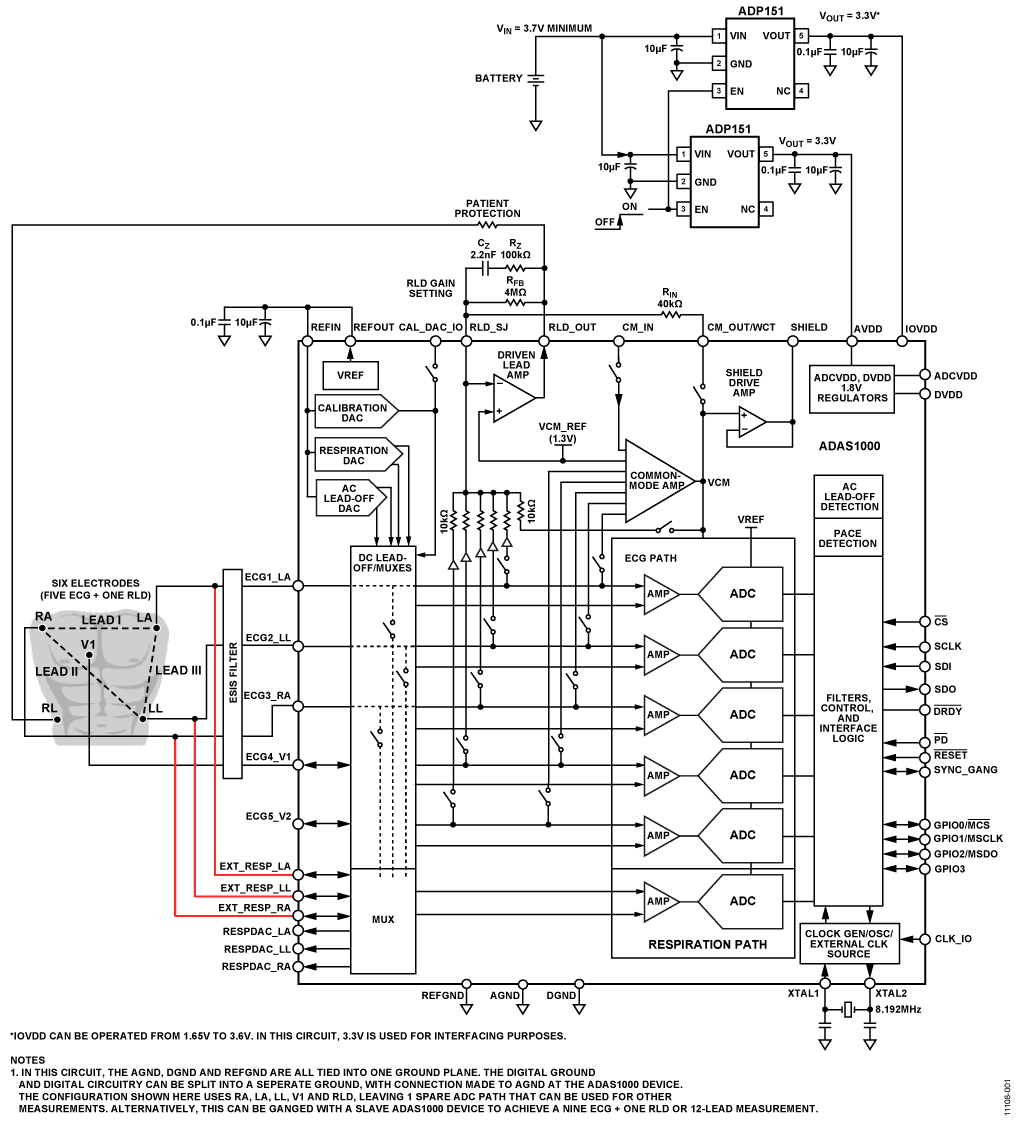

バッテリ駆動の患者モニタリング・アプリケーションにおける ECGフロントエンドへの電力供給 ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。
