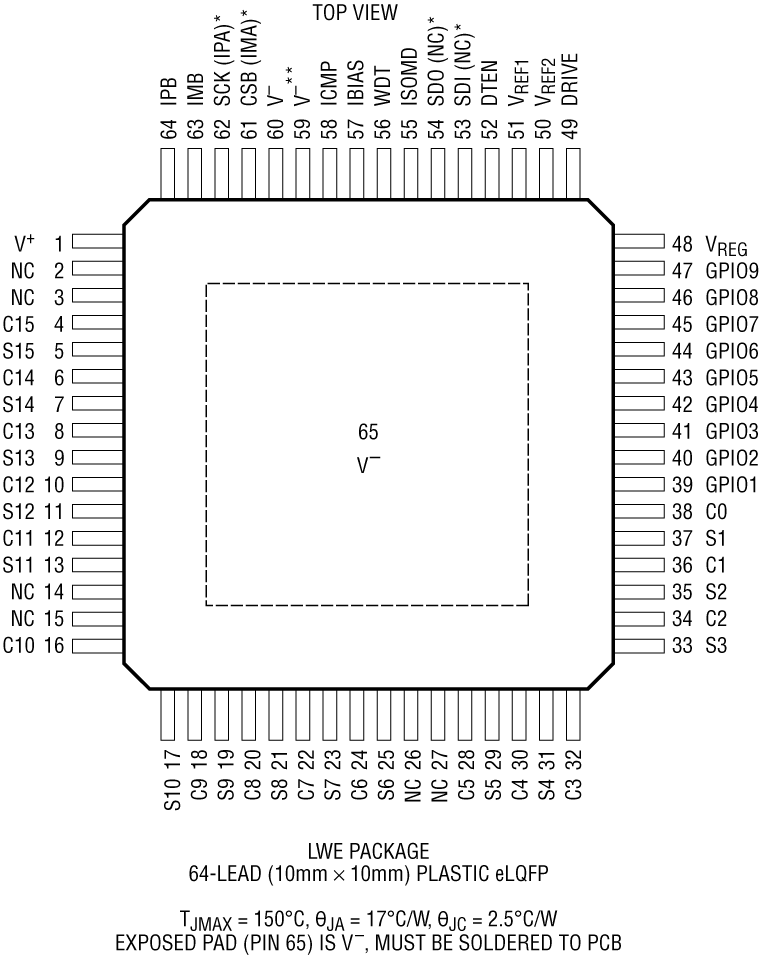

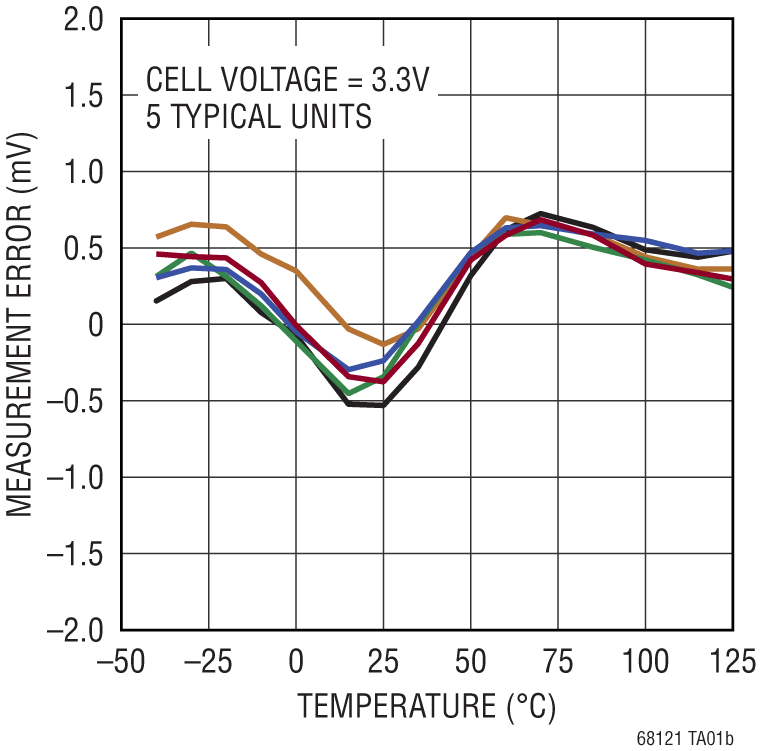

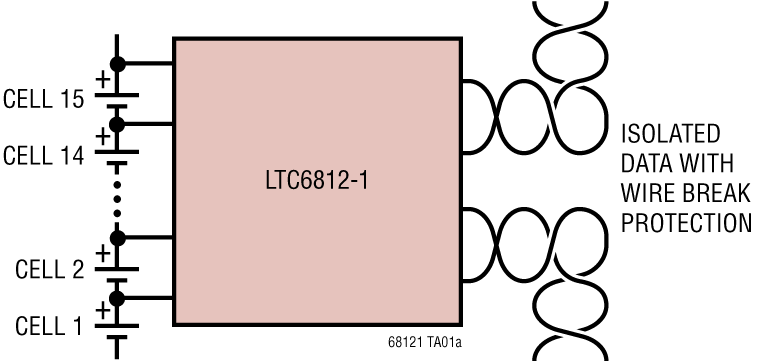

LTC6812-1

デモ回路2350Aは、最大15個のセルに対応するモニタLTC6812-1（DC2350A-Aの場合）、最大18個に対応するLTC6813-1（DC2350A-Bの場合）を搭載したマルチセル・バッテリ・スタック・モニタです。2線式分離シリアル・インターフェース（isoSPI）で複数のボードをリンクし、スタックの任意の数のセルを監視できます。また、このデモ回路には逆向きにできるisoSPIが使用されており、完全に冗長な通信パスを実現できます。

DC2350は、DC2026 Linduino^® Oneと直接接続することでPCと通信できます。DC2026でバッテリ・スタック・モニタのICを制御し、USBシリアル・ポート経由でデータを受信するには、「スケッチ」と呼ばれる適切なプログラムをロードする必要があります。DC2792/DC1941をDC2026に接続すると、完全に絶縁されたisoSPIインターフェースをDC2350に提供できます。

この評価用ボードは製造中止となっているため推奨されません。代替ボードはDC2792Bです。

デモ回路DC2792Aは、SPIシリアルとデュアルポートisoSPI間をつなぐアダプタで、マルチプレクスされたLTC6820 isoSPIトランシーバーのペアを使用します。このボードは、isoSPIバッテリ管理（BMS）デバイスを評価する場合に、DC1941の代わりに使用することができますが、利用可能な場合には、反転isoSPI機能を実行するための第2のisoSPIマスタとしても機能します。SPIインターフェースは、DC590またはDC2026のいずれかのUSBアダプタから、従来の14ピン・リボン・ケーブルを介して提供することも、Linduino「シールド」としてDC2026に直接取り付けることもできます。メインおよび補助の2つのisoSPIポートがあり、それぞれのアクティビティが青色のLEDで示されます。DC1941の代わりに使用する場合は、メイン・ポートを使用する必要があります。DC2792Aの電源は、ホスト・コンピュータのUSBポートから、USBシリアル変換アダプタを介して間接的に供給されます。

デモ回路DC2792Bは、SPIシリアルとデュアルポートisoSPI間をつなぐアダプタで、マルチプレクスされたLTC6820 isoSPIトランシーバーと小型isoSPIコネクタ（2接点DuraClik）のペアを使用します。このボードは、isoSPIバッテリ管理（BMS）デバイスを評価する際に、DC1941の機能を代替させることができますが、利用可能な場合には、反転isoSPI機能を実行する第2のisoSPIマスタとしても機能します。SPIインターフェースは、DC590またはDC2026のいずれかのUSBアダプタから、従来の14ピン・リボン・ケーブルを介して提供することも、LinduinoシールドとしてDC2026に直接取り付けることもできます。メインおよび補助の2つのisoSPIポートがあり、それぞれの動作状況が青色のLEDで示されます。DC1941または非反転型isoSPIネットワークに代えて使用する場合は必ず、MAINポートを使用します。DC2792Bの電源は、ホスト・コンピュータのUSBポートから、USBシリアル変換アダプタを介して間接的に供給されます。

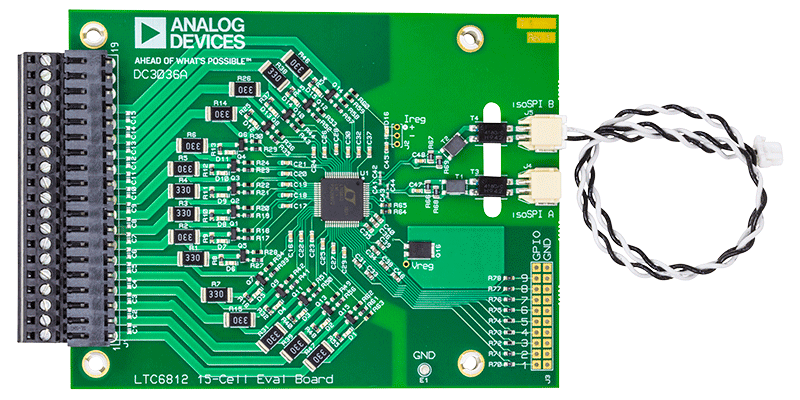

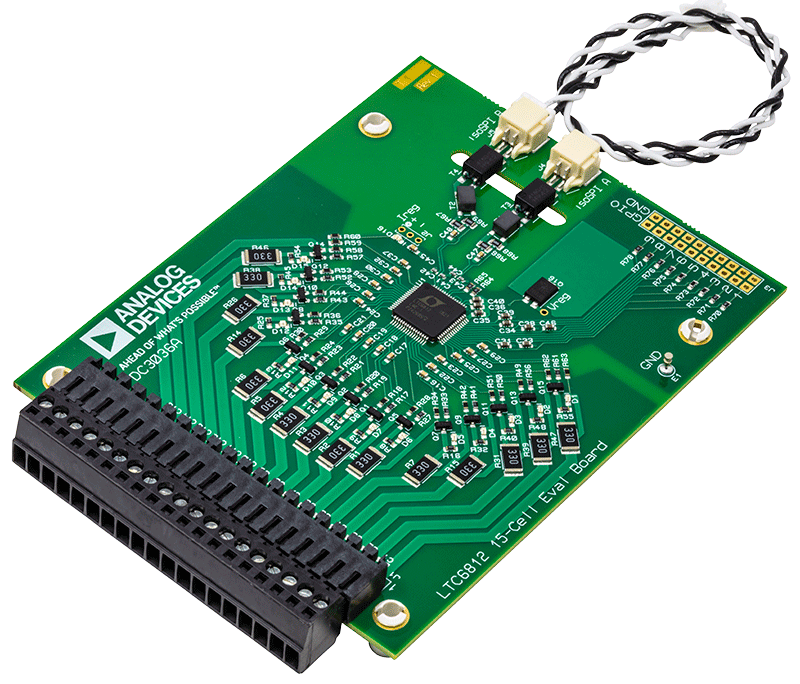

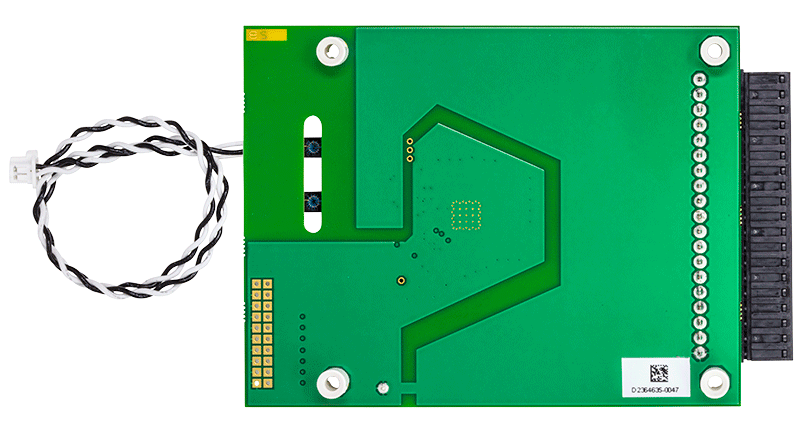

デモ用回路3036Aは、15チャンネル・バッテリスタック・モニタLTC6812-1を使用しています。2線式分離シリアル・インターフェース（isoSPI^™）で複数のボードをリンクし、スタックの多数のセルを監視できます。DC3036Aデモ用ボードには反転isoSPIが使用されており、冗長な通信パスを実現できます。PCB、部品、およびDuraClikコネクタは、低いEMI感度およびEMI放射向けに最適化されています。

DC3036Aは、DC2792Bデュアル・マスタisoSPIをDC2026 Linduino^® Oneと接続することでPCと通信できます。DC2026でバッテリ・スタック・モニタのICを制御し、USBシリアル・ポート経由でデータを受信するには、「スケッチ」と呼ばれる適切なプログラムをロードする必要があります。DC2026Cには、isoSPIに変換され、DC3036A isoSPIポート（J4またはJ5コネクタ）に接続できる標準SPIインターフェースが装備されています。DC2792B付属ボードには、可逆操作に対応するための2つのSPI-isoSPIチャンネルが装備されています。
