AD5760

量产

超稳定、16位、±0.5 LSB INL、电压输出DAC

数据手册 (Rev. F)

产品模型: 4

Viewing:

产品详情

真16位电压输出DAC，±0.5 LSB INL
输出噪声频谱密度：8 nV/√Hz
线性误差长期稳定性：0.00625 LSB
增益误差温度系数：±0.018 ppm/°C
输出电压建立时间：2.5 µs
中间电平毛刺脉冲：3.5 nV-s

集成式精密基准电压缓冲器
工作温度范围：−40℃至+125℃

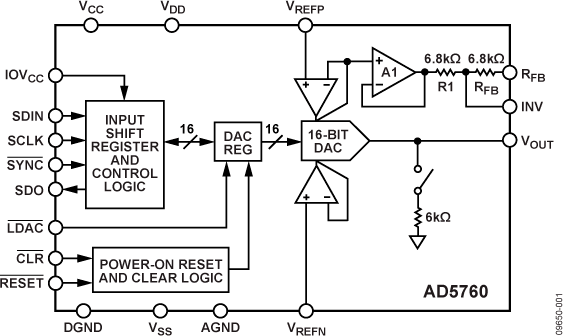

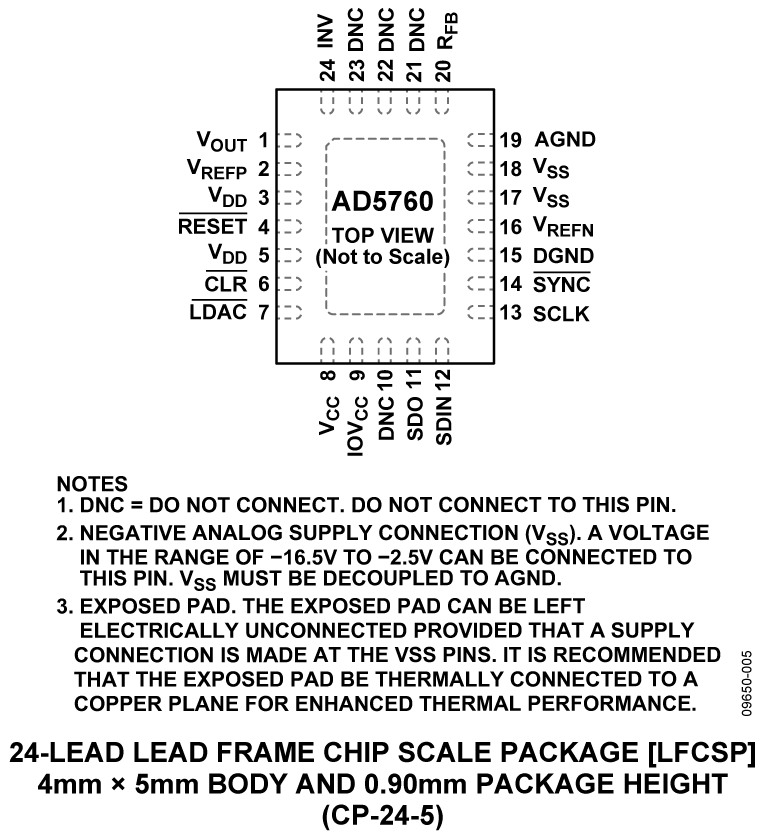

4 mm × 5 mm LFCSP封装
宽电源电压范围：最高达±16.5 V
35 MHz施密特触发数字接口
1.8 V兼容数字接口

参考资料

数据手册 1

AD5760: Ultra Stable, 16-Bit ±0.5 LSB INL, Voltage Output DAC Data Sheet (Rev.F) 11/28/2011

用户手册 2

UG-436: Evaluation Board for a 16-Bit Serial Input, Voltage Output DAC with Integrated Precision Reference Buffer Amplifiers 05/27/2013

AD5760/AD5780/AD5790 Quick Start Quide 04/24/2013

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5760ACPZ	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5760ACPZ-REEL7	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5760BCPZ	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5760BCPZ-REEL7	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 18, 2013 - 13_0159 AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
		PCN13_0159_Form Material_Report
AD5760ACPZ	量产
AD5760ACPZ-REEL7	量产
AD5760BCPZ	量产
AD5760BCPZ-REEL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 3

找不到您所需的软件或驱动?

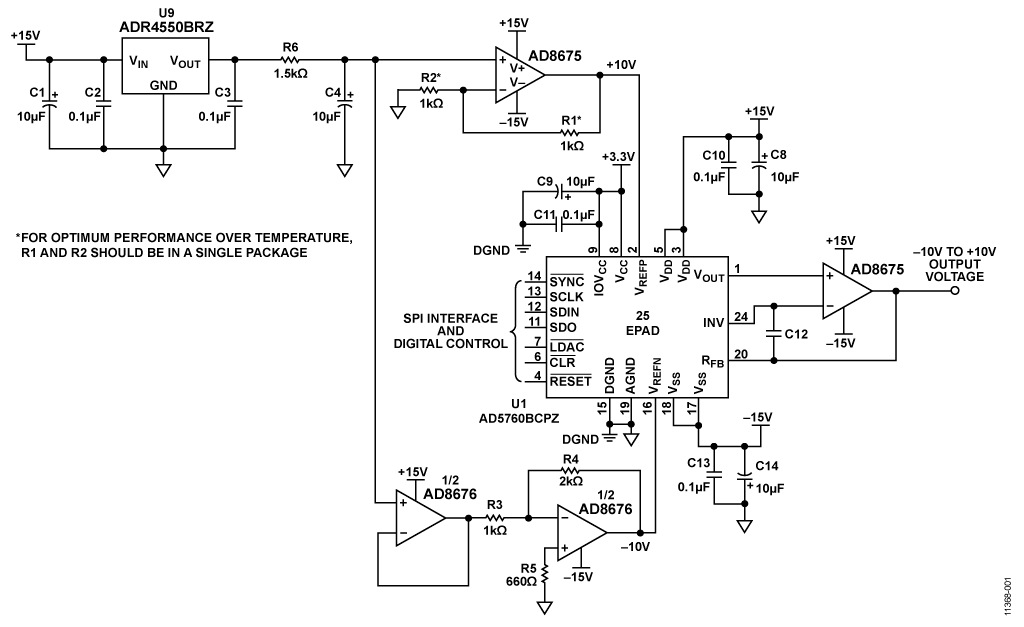

硬件生态系统

部分模型	产品周期	描述
Linear Regulators 1
LT3040	推荐新设计使用	20V、200mA、超低噪声、超高 PSRR 精准 DAC/基准缓冲器
基准电压源 1
ADR445	量产	超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力
运算放大器 3
ADA4898-1	量产	高电压、低噪声、低失真、单位增益稳定、高速、双通道、8引脚运算放大器
AD8675	量产	36 V、精密、2.8 nV/√Hz轨到轨输出运算放大器

ADA4004-1

量产

1.8 nV/√Hz、36 V精密运算放大器（单通道）

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

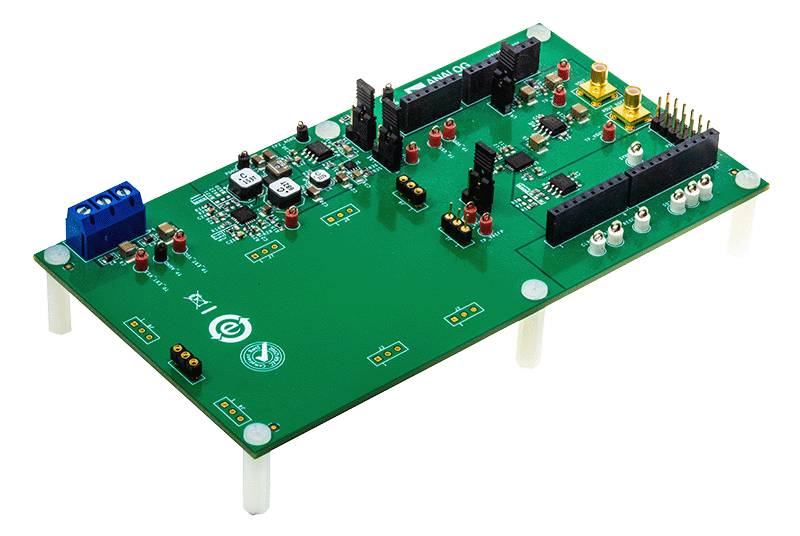

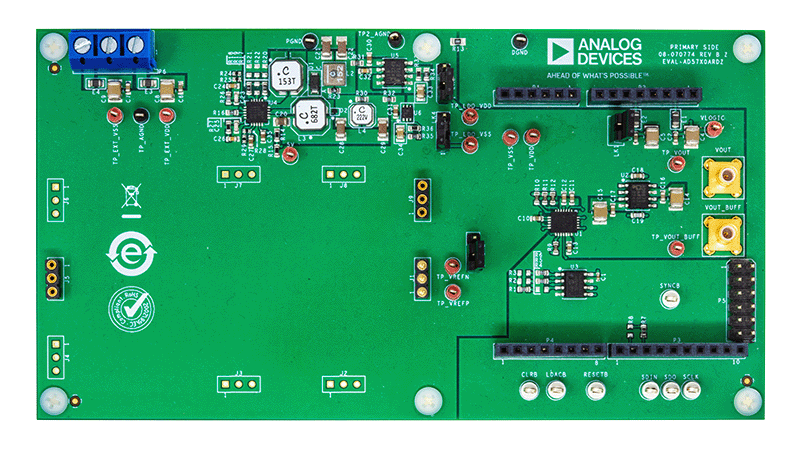

评估 AD5780 系统准备就绪、18 位、±1 LSB INL、电压输出 DAC

立即购买更多内容

特性和优点

适用于 AD5780 的功能完备的评估板。
ADP5070 电源解决方案，采用单 5 V 电源产生
AD5760 和 AD5790 的可用评估板
PC 控制配合 ADI 公司的控制板 EVALSDP-CK1Z (SDP-K1) 一起使用
多种连接选项

产品详情

EVAL-AD5780ARDZ 的操作用于评估在本用户指南中有详细介绍 AD5780 （18 位）、双极电压输出数模转换器 (DAC)。

EVAL-AD5780ARDZ 有助于快速对 AD5780 电路进行原型设计，从而缩短设计时间。EVAL-AD5780ARDZ 提供板上 −14V 和 +14V 双电源。评估板还利用了输出电压为 +10 V 和 −-10 V 的外部参考板。

EVAL-AD5780ARDZ 通过系统演示平台 (SDP-K1) 控制器板与 PC 的 USB 端口连接。ACE 软件可在 EVAL-AD5780ARDZ 产品页面下载。该软件使用户能够对 AD5780 进行编程。还提供外围模块接口 (PMOD) 连接，允许将不同的微控制器连接到 EVAL-AD5780ARDZ，而无需 SDP-K1 控制器板。请注意，当通过 PMOD 连接使用微控制器时，必须断开 SDP-K1 板，并且用户无法使用 ACE 软件。

有关 AD5780 的完整详细信息，请参阅 AD5780 数据手册，使用 EVAL-AD5780ARDZ 评估板时必须将该数据手册与本用户指南结合使用。

为了增加灵活性，AD5780 可以用 AD5760 或 AD5790 替代，但必须单独订购。

资料

EVAL-AD5780ARDZ Design Files
2024/8/2

UG-2209: Evaluating the AD5780 System Ready, 18-Bit, ±1 LSB INL, Voltage Output DAC (Rev.0)
2024/8/2

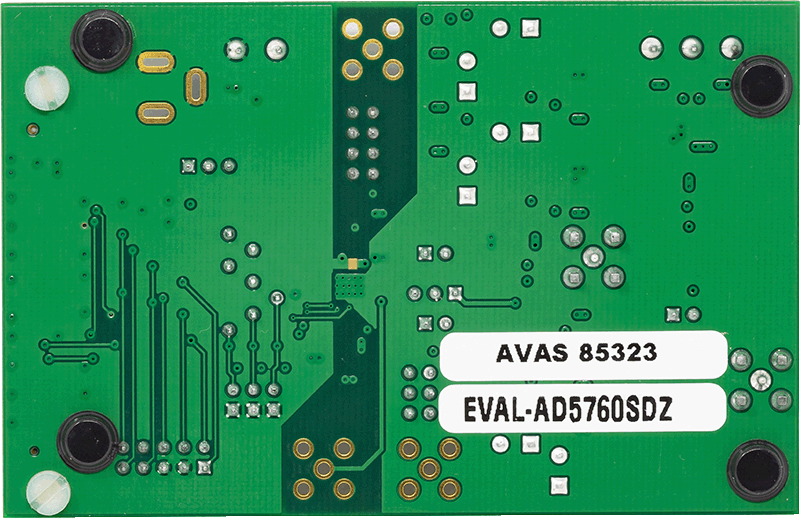

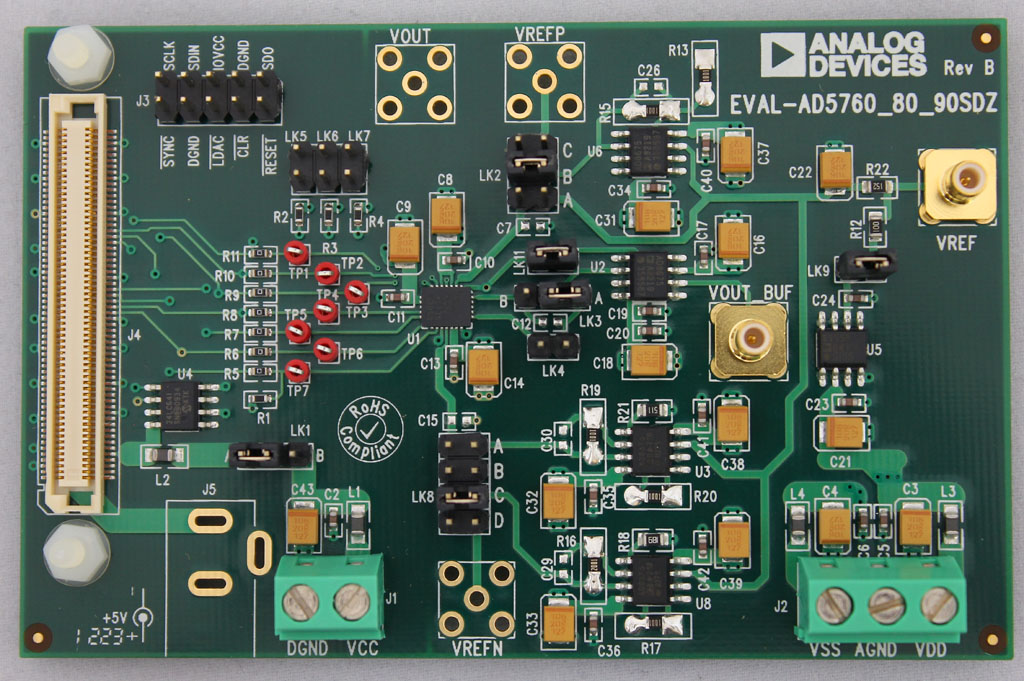

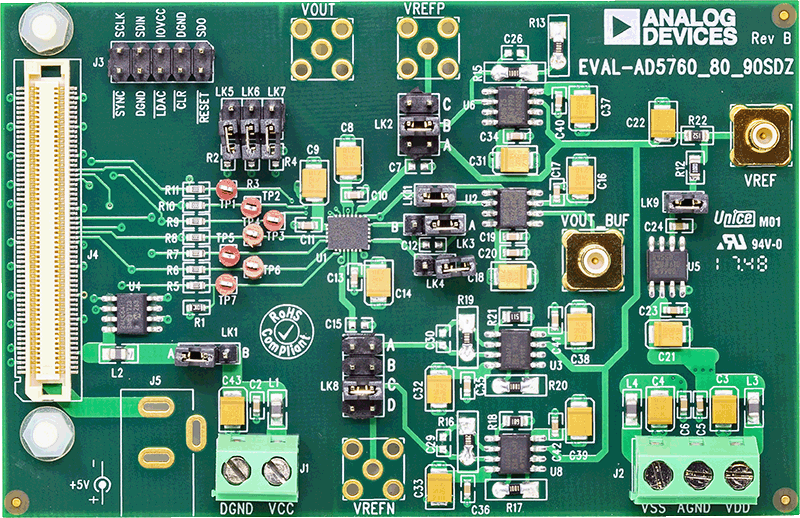

AD5760评估板

立即购买更多内容

产品详情

EVAL-AD5760是一款全功能评估板，专为用户轻松评估AD5760电压输出型16位数模转换器(DAC)的全部特性而设计。AD5760引脚可通过板载连接器，为外部连接提供访问。可通过两种方式控制该评估板：通过板载连接器(J3)控制，或通过系统演示平台(SDP)连接器(J4)控制。采用AD5760评估软件，SDP板允许通过Windows® XP（SP2及更高）或Vista（32位）计算机以USB端口对评估板进行控制。
