AD5780

量产

可供系统立即使用的18-BIT、±1 LSB INL电压输出DAC

数据手册 (Rev. F)

产品模型: 4

Viewing:

产品详情

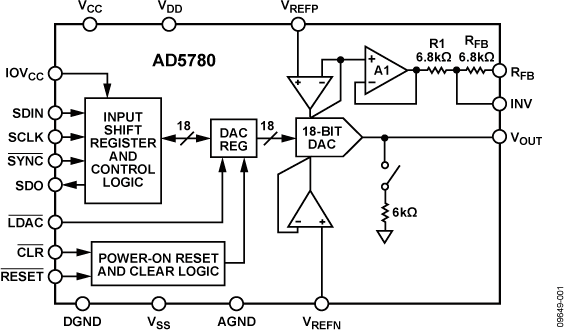

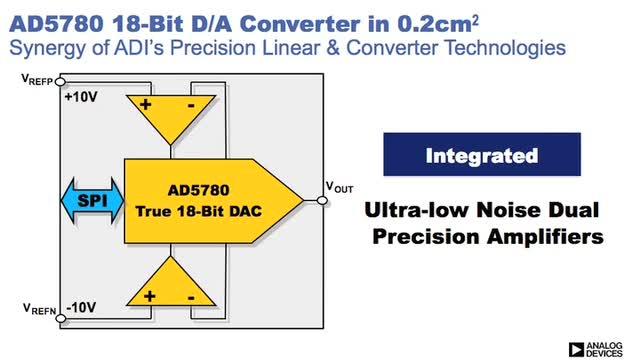

真18位电压输出DAC，±1 LSB INL
输出噪声频谱密度：8 nV/√Hz
线性误差长期稳定性：0.025 LSB
增益误差温度系数：±0.018 ppm/°C
输出电压建立时间：2.5 μs
中间电平毛刺脉冲：3.5 nV-s
1.8 V兼容数字接口

集成式精密基准电压缓冲器
工作温度范围：
−405°C至+1255°C
4mm × 5mm LFCSP封装
宽电源电压范围：最高达±16.5 V
35 MHz施密特触发数字接口

参考资料

数据手册 1

AD5780: System Ready, 18-Bit ±1 LSB INL, Voltage Output DAC Data Sheet (Rev.F) 11/28/2011

用户手册 3

UG-256: Evaluation Board for a 18-Bit Serial Input, Voltage Output DAC with Integrated Precision Reference Buffer Amplifiers 11/29/2011

AD5760/AD5780/AD5790 Quick Start Quide 04/24/2013

UG-2209: Evaluating the AD5780 System Ready, 18-Bit, ±1 LSB INL, Voltage Output DAC (Rev.0) 08/02/2024

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

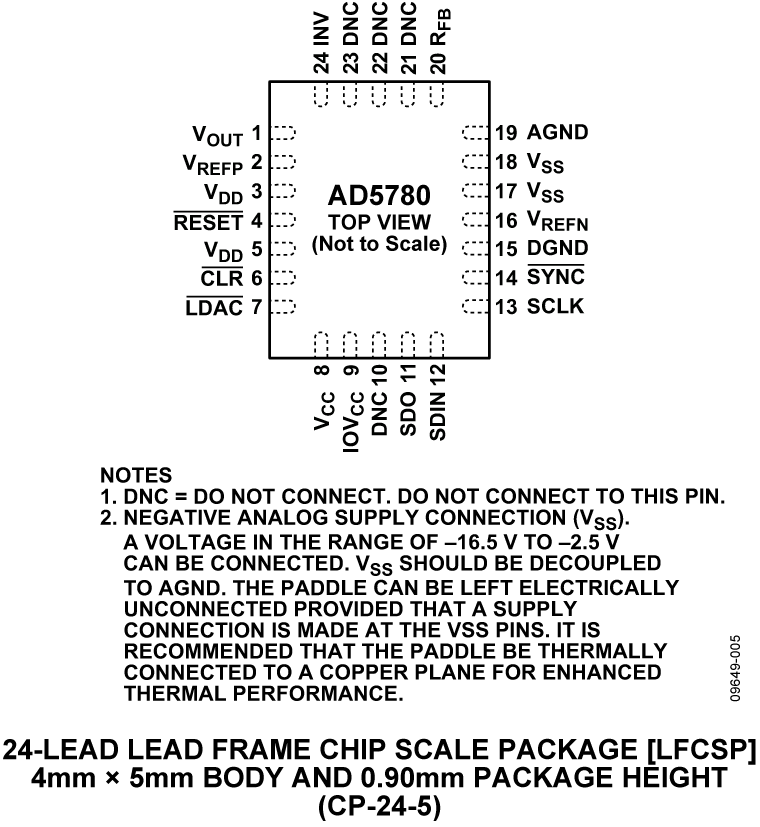

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
AD5780ACPZ	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5780ACPZ-REEL7	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5780BCPZ	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD5780BCPZ-REEL7	24-Lead LFCSP (4mm x 5mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 18, 2013 - 13_0159 AD5791/AD5791-EP/AD5781/AD5781-EP/AD5790/AD5780/AD5760 Datasheet Correction - Remove Daisy Chain Mode
		PCN13_0159_Form Material_Report
AD5780ACPZ	量产
AD5780ACPZ-REEL7	量产
AD5780BCPZ	量产
AD5780BCPZ-REEL7	量产

这是最新版本的数据手册

软件资源

器件驱动器 3

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
基准电压源 2
ADR445	量产	超低噪声、5.0V LDO XFET®基准电压源，具有吸电流和源电流能力
ADR4550	推荐新设计使用	超低噪声、高精度5.0V基准电压源
运算放大器 3
ADA4004-1	量产	1.8 nV/√Hz、36 V精密运算放大器（单通道）
AD8675	量产	36 V、精密、2.8 nV/√Hz轨到轨输出运算放大器

ADA4898-1

量产

高电压、低噪声、低失真、单位增益稳定、高速、双通道、8引脚运算放大器

工具及仿真模型

精密DAC误差预算工具

精密DAC误差预算工具是一种Web应用程序，用于计算精密DAC信号链的直流精度。它可显示整个信号链中的静态误差状况，以快速评估设计利弊。可计算由基准电压源、运算放大器和精密DAC引起的直流误差。

打开工具

评估套件

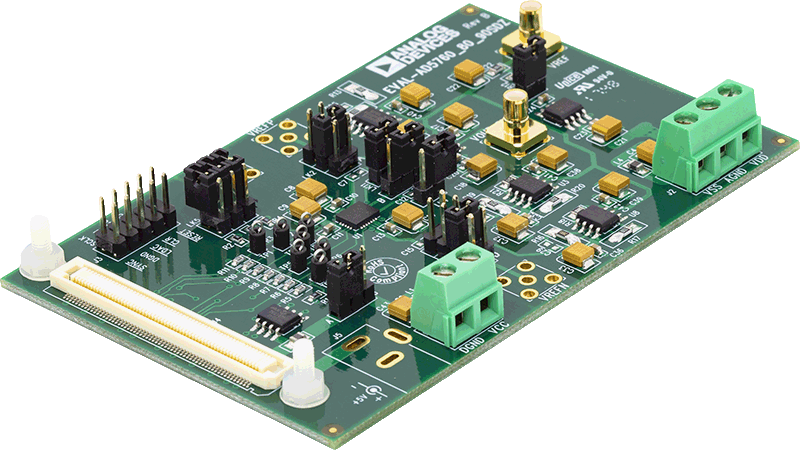

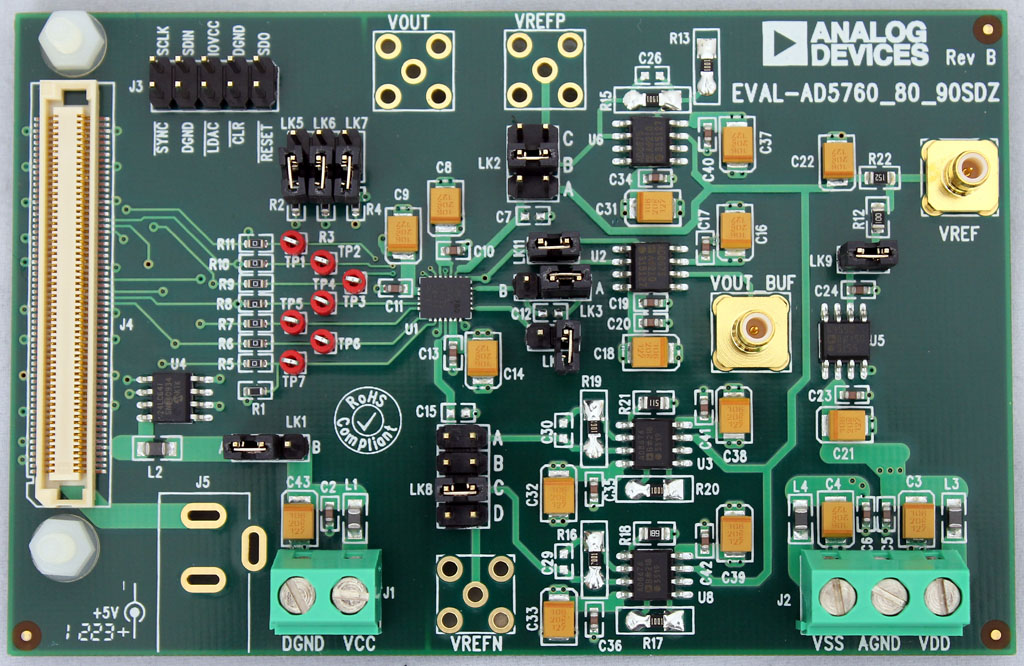

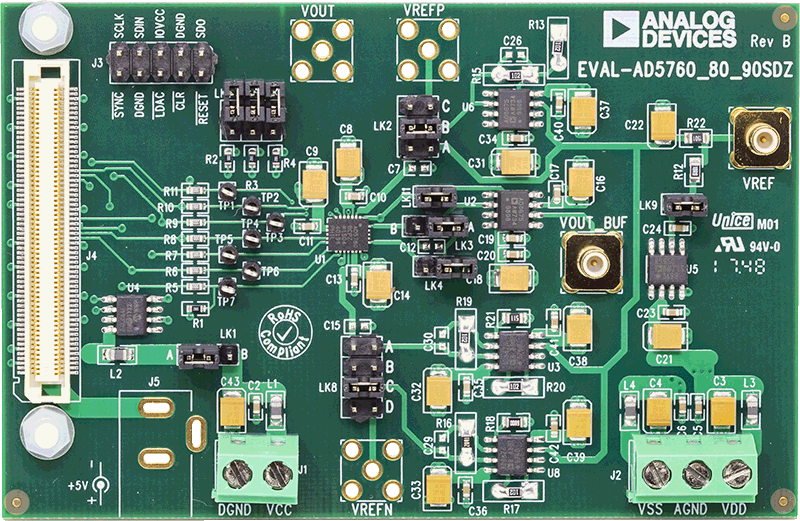

AD5780 评估板

立即购买更多内容

产品详情

这款针对AD5780的评估板含有SDP-B连接和软件，可通过SDP-B板控制AD5780。

SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板，请购买该产品以确保获得完整的评估设置。

资料

UG-256: Evaluation Board for a 18-Bit Serial Input, Voltage Output DAC with Integrated Precision Reference Buffer Amplifiers
2011/11/29

软件

AD5780 Evaluation Software
545368 kB

评估 AD5780 系统准备就绪、18 位、±1 LSB INL、电压输出 DAC

立即购买更多内容

特性和优点

适用于 AD5780 的功能完备的评估板。
ADP5070 电源解决方案，采用单 5 V 电源产生
AD5760 和 AD5790 的可用评估板
PC 控制配合 ADI 公司的控制板 EVALSDP-CK1Z (SDP-K1) 一起使用
多种连接选项

产品详情

EVAL-AD5780ARDZ 的操作用于评估在本用户指南中有详细介绍 AD5780 （18 位）、双极电压输出数模转换器 (DAC)。

EVAL-AD5780ARDZ 有助于快速对 AD5780 电路进行原型设计，从而缩短设计时间。EVAL-AD5780ARDZ 提供板上 −14V 和 +14V 双电源。评估板还利用了输出电压为 +10 V 和 −-10 V 的外部参考板。

EVAL-AD5780ARDZ 通过系统演示平台 (SDP-K1) 控制器板与 PC 的 USB 端口连接。ACE 软件可在 EVAL-AD5780ARDZ 产品页面下载。该软件使用户能够对 AD5780 进行编程。还提供外围模块接口 (PMOD) 连接，允许将不同的微控制器连接到 EVAL-AD5780ARDZ，而无需 SDP-K1 控制器板。请注意，当通过 PMOD 连接使用微控制器时，必须断开 SDP-K1 板，并且用户无法使用 ACE 软件。

有关 AD5780 的完整详细信息，请参阅 AD5780 数据手册，使用 EVAL-AD5780ARDZ 评估板时必须将该数据手册与本用户指南结合使用。

为了增加灵活性，AD5780 可以用 AD5760 或 AD5790 替代，但必须单独订购。
