ADSP-SC596

推荐新设计使用

1 GHz SHARC+ DSP，集成 Arm^® Cortex^®-A55

产品模型: 2

Viewing:

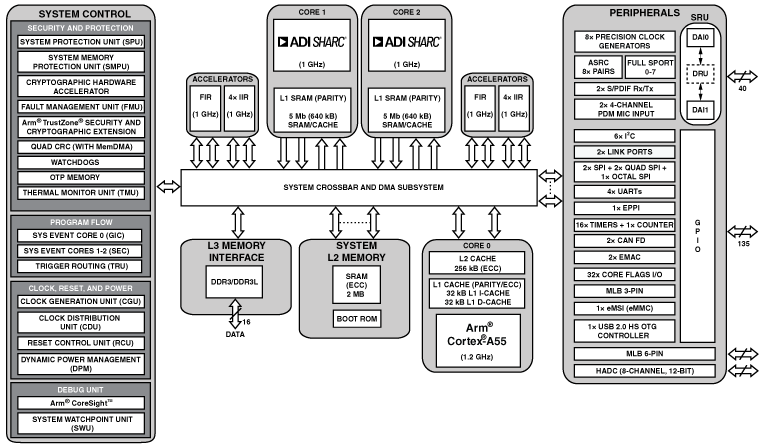

产品详情

SHARC+ Core 基础设施

1 GHz（最大值）内核时钟频率
640KB 片内 1 级 (L1) SRAM 存储器（具有奇偶校验功能）可增强低延迟性能
32 位、40 位和 64 位浮点支持
32 位固定点
对字节、短字、字、长字寻址

Arm 内核基础架构

1.2 GHz Arm Cortex-A55（具有 Neon/FPU）
32 kB/32 kB L1 指令/数据缓存
256 kB L2 缓存

存储器

2048 KB 片内 2 级 (L2) SRAM，具有 ECC 保护功能 - 在许多用例中无需外部存储器
3 级 (L3) 接口已针对低系统功耗进行优化，可为 DDR3（支持以 1.35 V 工作的 DDR3L 套件）提供 16 位接口

16 位 DDR/DDR3L 存储器控制器

针对 DDR3L 的 1.35V 支持

高级硬件加速器

增强的 FIR/IIR 加速引擎以内核时钟频率运行，以增加处理能力
具有 OTP 的安全加密引擎

强大的直接存储访问系统

创新型数字音频接口 (DAI) 包括：

8 个全 SPORT 接口（提供 TDM 和 I2S 模式）
2 个 S/PDIF Rx/Tx、8 个 ASRC 对
8 个精密时钟发生器
2 个四通道 PDM 麦克风输入
40 个缓冲区

其他外设连接/接口

1 个 eMSI (SDIO/eMMC)
2 个四通道 SPI、1 个八通道 SPI
MLB 3 引脚/6 引脚
6 个 I2C、3 个 UART
2 个链路端口
16 个通用定时器、1 个通用计数器
3 个监控定时器
ePPI
USB 2.0 HS OTG 控制器
10/100 EMAC
带 AVB 的 10/100/1000 EMAC 和 1588
2 个 CAN FD
8 通道 12 位管理 ADC
135 个 GPIO 引脚、40 个 DAI 引脚
热传感器

封装

17mm x 17mm（0.8mm 间距）400 焊球 CSP_BGA

其他特性

安全和保护
加密硬件加速器
快速安全引导，支持 IP 保护
增强的 FIR 和 IIR 加速器，运行频率高达 1 GHz
通过 AEC-Q100 汽车应用认证

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADSP-SC596BBPZ10	400-Ball BGA_ED (17mm x 17mm x 1.649mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
ADSP-SC596KBPZ10	400-Ball BGA_ED (17mm x 17mm x 1.649mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

软件资源

中间件 1

操作系统和中间件

找不到您所需的软件或驱动?

硬件生态系统

部分模型	产品周期	描述
Linear Regulators 1
ADP151	量产	超低噪声 200 mA CMOS 线性稳压器
监控电路和复位器IC 1
ADM6315	量产	具有开漏输出的微处理器监控电路，采用4引脚SOT-143封装
开关稳压器 4
LTC3310S LTC3310S-1 LTC3310 LTC3310-1		采用 3mm x 3mm LQFN 封装的 5V、10A 同步降压型 Silent Switcher 2
LTC3307A	推荐新设计使用	采用 2 mm x 2 mm LQFN 封装的 5 V、3 A 同步降压型 Silent Switcher

LT8636	推荐新设计使用	具有2.5µA静态电流的42V、5A/7A峰值同步降压型Silent Switcher
MAX77711	推荐新设计使用	10V输入、四相位、可配置、3A/相位、高效Buck转换器

工具及仿真模型

热模型 1

ADSP-SC596/SC598 Thermal Model

BSDL 模型文件 1

ADSP-SC596/SC598 BSDL File

IBIS 模型 1

ADSP-SC596/SC598 IBIS Model

评估套件

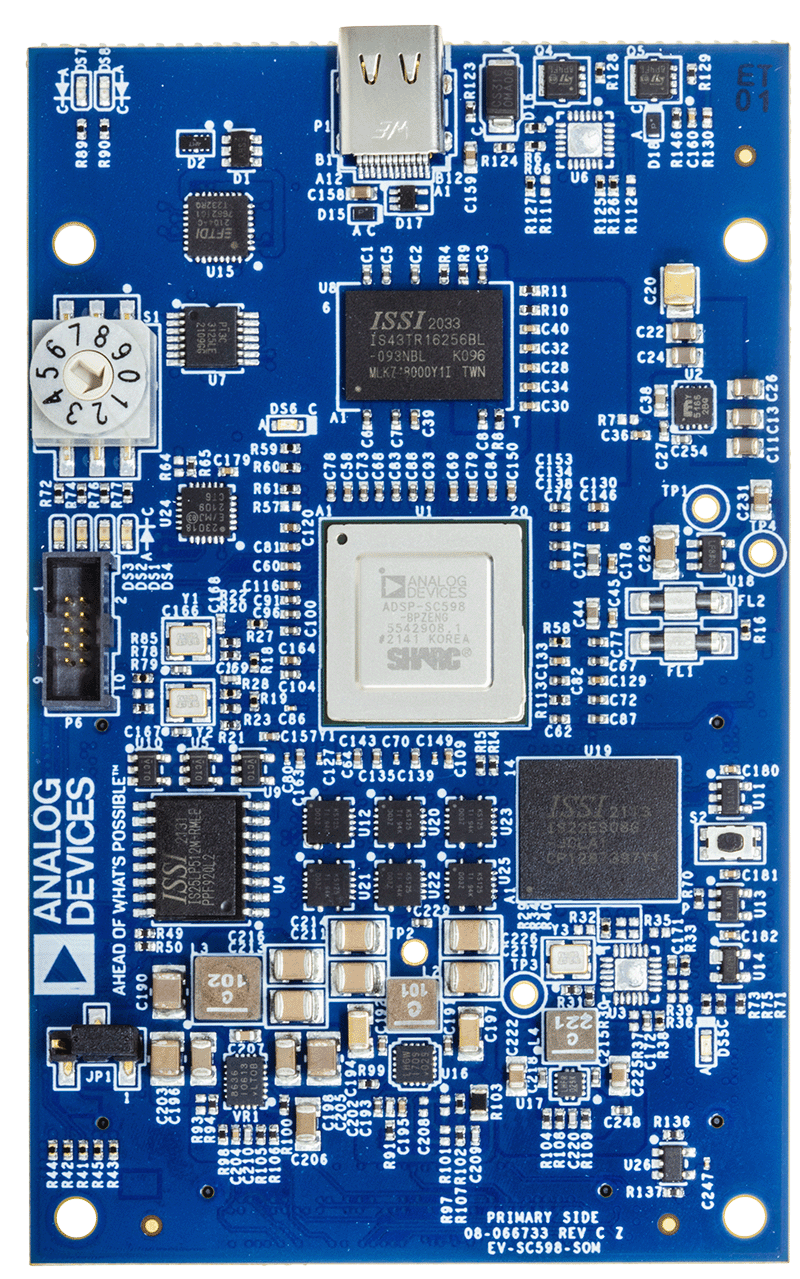

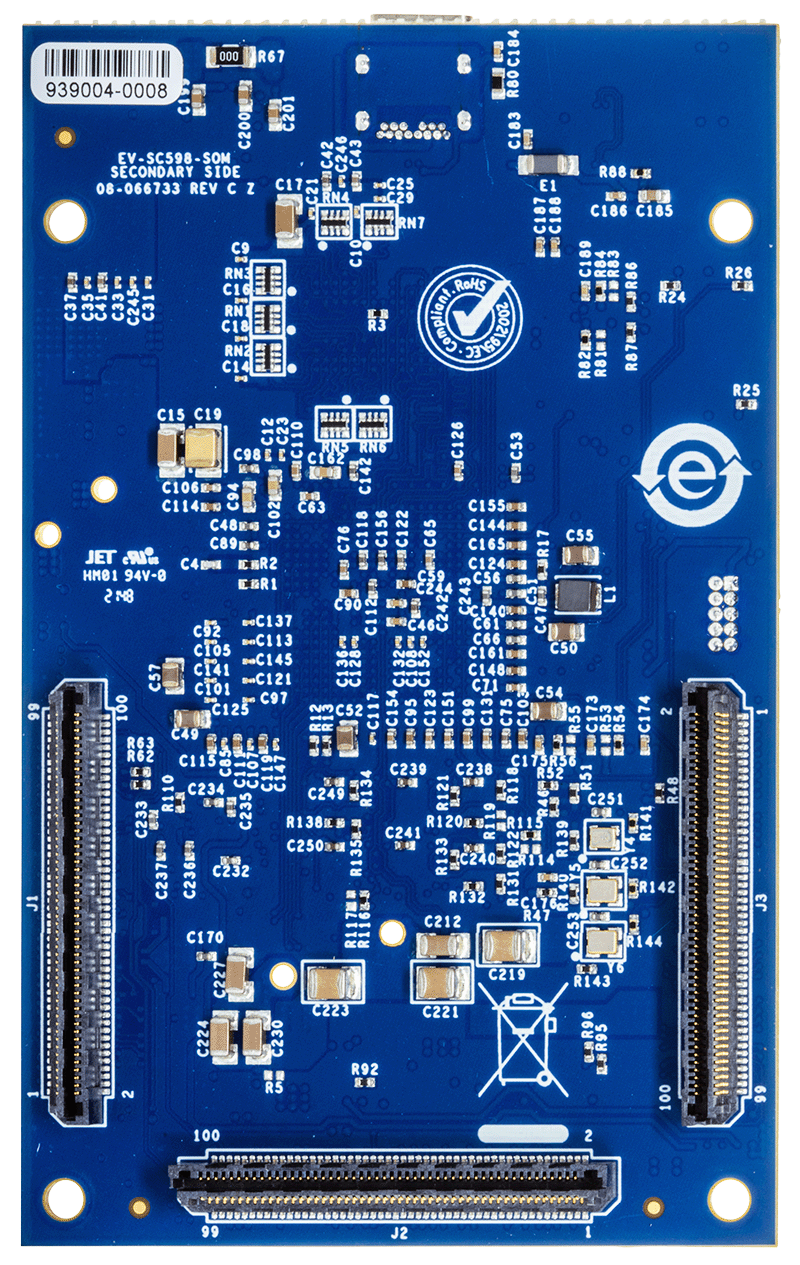

系统化模块(SOM)板用于评估ADSP-SC596/8 SHARC+®音频处理器

立即购买更多内容

特性和优点

集成Arm^® Cortex^®-A55的ADSP-SC598双核SHARC+音频处理器
4Gb DDR3 (933 MHz)
512 Mb四通道SPI闪存
8 GB eMMC
基于LT元件的电源解决方案
FTDI USB转UART
USB 3.0功率传输
调试接口(JTAG)
SOM接口连接器
CCES套件许可证

产品详情

EV-SC598-SOM可对 ADSP-SC59x系列 (ADSP-SC596/ADSP-SC59) SHARC音频处理器进行设计评估和快速原型制作。它提供了易于使用的即插即用型参考设计，具有扩展能力，能够在发布处理器之前与定制硬件接口。将EV-SC598-SOM板插入 EV-SOMCRR-EZKIT 载波板时，构成的EZ-KIT^®评估系统可用于快速轻松地评估处理器内核和系统外设/接口。

EV-SC598-SOM可对各种应用进行快速原型制作，包括沉浸式3D音效和个人音频区(PAZ)、汽车主动降噪和路噪降噪(ANC/RNC)、基于语音的用户界面和车内通信(ICC)、发动机声音合成(ESS)和电动车辆警告音响系统(EVWSS/AVAS)。其他应用包括专业音频和条形音箱/家庭AVR（带3D对象和多声道音频）以及增强会议系统。ADI提供几个软件模块（例如，AEC/NR、麦克风波束形成、音调调整、谐波发生器、波播放器等）以及可获得许可的完整软件解决方案，用户可借助这些产品开发/评估其音频和语音处理应用程序。ADI还提供对ADI SHARC处理器系列获得许可的第三方环绕声解决方案。更多信息请访问 ADI软件解决方案页面。

EV-SC598-SOM模块利用 CrossCore^® Embedded Studio (CCES)开发工具，有助于开发人员加快产品上市。该开发环境有助于先进应用代码开发和调试，例如：

创建、汇编、组装和链接采用C++、C和汇编语言编写的应用程序
在应用程序中加载、运行、步进、停止和设置断点
读写数据和程序内存
读写内核和外设寄存器

资料

EV-SC598-SOM Manual
2022/5/9

EV-SC598-SOM Bill of Materials
2022/5/9

EV-SC598-SOM Schematic
2022/5/9

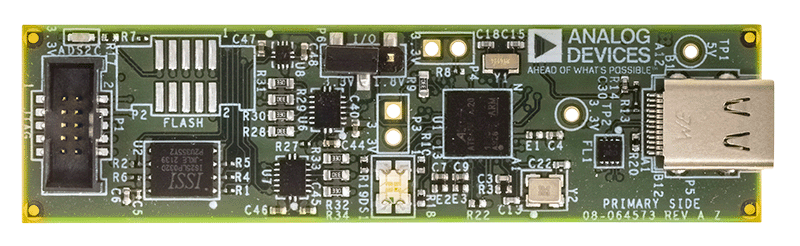

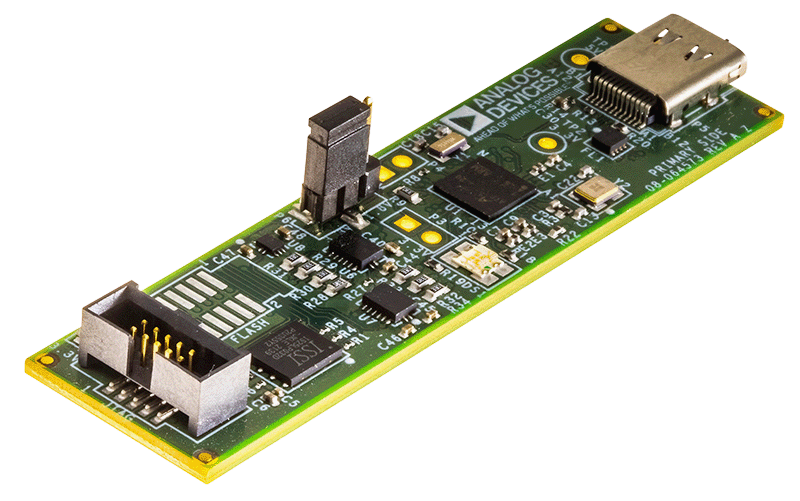

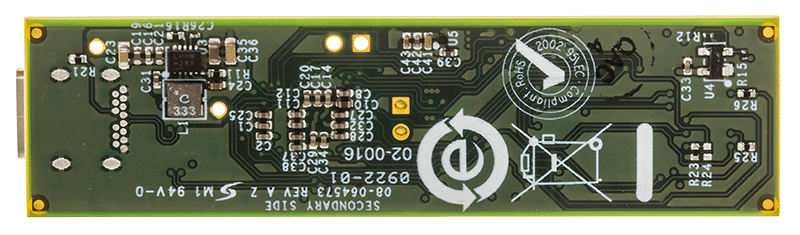

USB-Based JTAG Emulator for SHARC+ and SHARC-FX Processors

立即购买更多内容

特性和优点

JTAG support for multi-core SHARC+ and SHARC-FX with ARM
Plug-n-Play, USB 2.0 compliant
USB bus-powered device
Windows^® 10 compatible
Multiple processor I/O voltage support: 1.8V and 3.3V
Multiprocessor support
JTAG clock operation of 5 MHz
Multi-colored LED for enhanced status indication
Software controlled target reset to support remote debug

产品详情

The Analog Devices ICE-1500 emulator facilitates the creation, test, and debug of advanced applications on Analog Devices Processors and DSPs. Working in tandem with the CrossCore^® Embedded Studio development environment, this emulator provides state-of-the-art support for Analog Devices' SHARC processors with optional integrated Arm cores (ADSP-SC5xx/215xx and beyond).

资料

ADZS-ICE-1500 Emulator User's Guide (Rev.1.0)
2025/3/27
