AD-FMCOMMS1-EBZ 評価用ボード | アナログ・デバイセズ

製品概要

機能と利点
製品概要

機能と利点

回路図、レイアウト、部品表、ガーバー・ファイル、HDL、Linux^®ドライバ、IIOオシロスコープ、VisualANALOGを含む
FMC互換のフォーム・ファクタ
FMCコネクタから給電
完全同期機能を備えた、ADC用チャンネル1つとDAC用チャンネル1つを装備

製品概要

このボードの注文受付は終了しています。

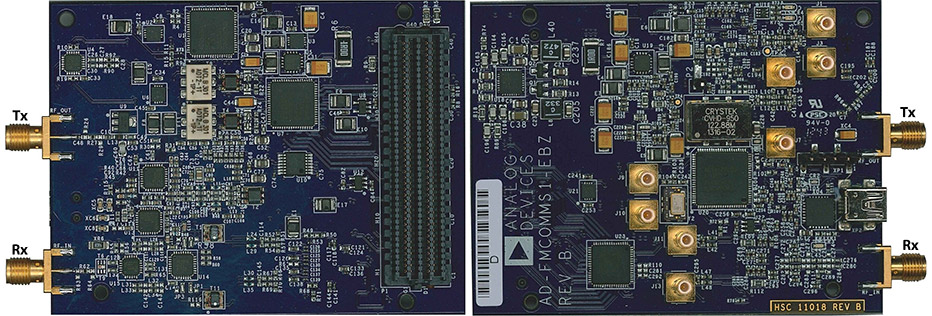

AD-FMCOMMS1-EBZは、新世代の高速データ・コンバータをご紹介するために設計された、高速アナログ・モジュールです。AD-FMCOMMS1-EBZは、FPGAベースの計算集中型無線アプリケーションに幅広く対応するアナログ・フロントエンドを提供します。

AD-FMCOMMS1-EBZは、調査／研究／産業／防衛アプリケーションに幅広く対応する、アナログ・フロントエンド用ハードウェア・プラットフォームです。AD-FMCOMMS1-EBZは、400MHz～4GHzのRFアプリケーションに対応します。モジュールは幅広い周波数に合わせてソフトウェアからカスタマイズ可能で、ハードウェアを変更することなく、GPSまたはIEEE 1588との同期、MIMO構成のためのオプションを提供します。

Xilinx ZYNQ^®ソフトウェア無線キットと組み合わせると、AD-FMCOMMS1-EBZはベースバンドからRFまでの物理層で、多彩なワイヤレス通信機能を提供できるようになります。最大4GBのフラッシュ・ストレージ容量、512MBのRAM、ギガビット・イーサネット・インターフェース（ベース・プラットフォームにより異なる）、AD-FMCOMMS1-EBZ用Linuxイメージなど、必要なものが全て揃っているため、簡単に使い始められます。このプラットフォームは、多くのアプリケーションやデータのストリーミングに対応できるだけの十分な柔軟性と、伝送されたRFデータを分析するための標準的なウェブ・インターフェースを提供します。

アプリケーション

電子テスト／計測用装置
汎用ソフトウェア無線
レーダー・システム
超広帯域衛星レシーバー
ポイントtoポイント通信システム

マーケット＆テクノロジー

対象となる製品

すべて表示

パッケージの内容

AD-FMCOMMS1-EBZボード
8GBのSDメモリ・カード

はじめに

AD-FMCOMMS1-EBZモジュールには、Linuxイメージを記録したSDカードが付属しています。使用するFPGAボードに適合するファイルを、SDフォルダからルートへ移動させるだけで、利用準備は完了です。この手順を実行すれば、FPGAボードへのSDカードからのブートが可能になり、AD-FMCOMMS1-EBZモジュールをLPC FMCスロットに挿入してボードをオンにし、使用できるようになります。

このボードは、TXチャンネル1つとRXチャンネル1つを備えているため、TXをRXにループして、IIOスコープ内の信号読み取りを開始するSMAケーブル1本さえあれば、他の機器がなくてもこのデモを開始できることが特長です。

当社のWikiページでは、このボードに関する全ての情報を確認できます。

http://wiki.analog.com/resources/eval/user-guides/ad-fmcomms1-ebz/quickstart
